ผิวผ่านการม้วนความเครียดการปรับระดับ Mill Line 4Hi 0.2-1.5 X 1300

ผิวผ่าน Rolling ความตึงเครียดการปรับระดับ Mill Line 4Hi ผิวผ่าน 0.2-1.5 x 1300

คําแนะนํา

• โรงบดกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ4Hi โรงงานเลื่อน, การลดความหนาของแผ่นโลหะเป็นเล็กน้อยกับความดันการม้วนน้อยกว่า.
• เครื่องขัดขัดหลายม้วน: เพื่อตอบสนองความต้องการในการแปรรูปต่อมา, วิธีการขัดขัดหลายแบบถูกใช้ในโรงงาน.เครื่องขัดขวางหลายม้วนถูกใช้อย่างแพร่หลายหลังจากที่ผ่านเครื่องขัดนี้แผ่นบางไม่ได้ยืดตัวเอง แต่เพียงเปลี่ยนคลื่นใหญ่เป็นคลื่นเล็ก ทําให้พื้นผิวของแผ่นเกือบราบสําหรับแผ่นที่มีความหนาต่ํากว่า 0.8 มิลลิเมตร เครื่องขัดขวางหลายม้วน ไม่ค่อยมีประสิทธิภาพเท่าไหร่

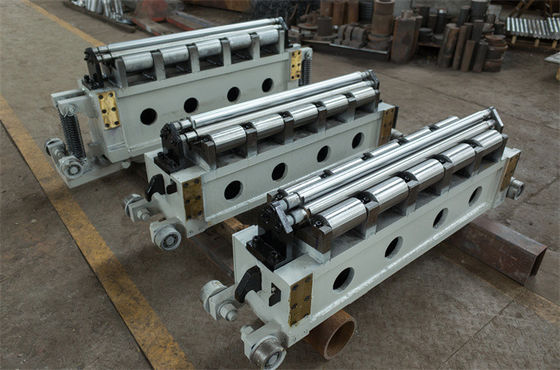

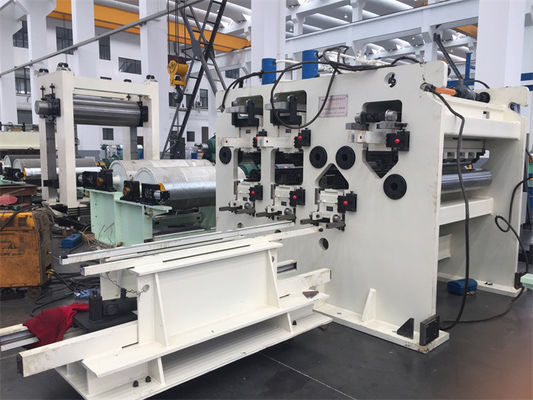

• เครื่องปรับความตึง (เครื่องปรับความตึง (stretching bending straightening machine)) สามารถสร้างการปรับปรุงด้านยาวและด้านข้ามของแผ่นบางในขณะเดียวกันส่งผลให้ความเรียบและคุณสมบัติของวัสดุของแผ่นบางดีขึ้นอย่างเต็มที่, ปรับปรุงเทคโนโลยีการขัดแผ่นบางอย่างมาก. เนื่องจากความเครียดการบิดที่เกิดจากการบิด, ความเครียดลดลงมาก.เพียง 1/3 ถึง 1/5 ของความเข้มข้นที่จําเป็นสําหรับการขยายความเรียบธรรมดาที่จําเป็นในการบรรลุผลการขยายความเรียบเดียวกันนอกจากนี้ ผลการขัดขวางก็ดีที่สุด

กระบวนการทํางาน:

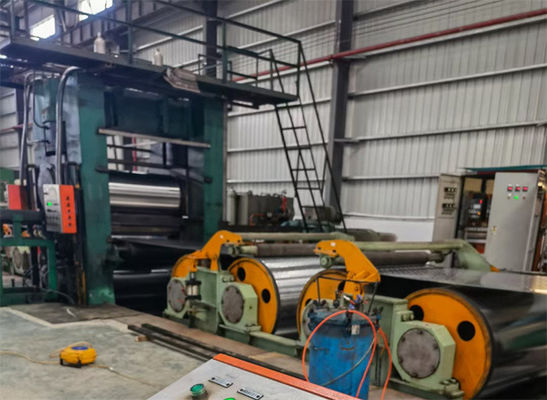

Coil loading → uncoiling → coil head & tail cutting → seam welding → tension S-roller → anti wrinkle roller →4 Hi Skin Pass Mill → anti wrinkle roller → thickness gauge →Tension Leveler→ tension S-roller → oiling → shearing → Recoiling → Coil unloading

ปริมาตร:

• วัสดุ: เหล็กคาร์บอนเรียบ
• ความแข็งแรงในการออกกําลัง σ S ≤ 350 MPa ความแข็งแรงในการดึง σ b ≤ 450 MPa
• รายละเอียดของวัสดุ:0.2?? 1.6 × 1300 มม.
• ความยาว:0.42.0% ((ชนิดแห้ง) 1.05.0% ((ชนิดชื้น)
• ความอดทนของแผ่นโค้ลแรนลัดเย็นแร่ตรงกับมาตรฐานแห่งชาติ
• รายละเอียดของวัสดุแผ่นโค้ล:
• กว้างขวางภายนอกของโค้ลสูงสุด:2100 มม กว้างขวางภายใน:Φ508 ((Φ610) มม
• น้ําหนักโค้ลสูงสุด:27t
• ผลิตภัณฑ์เสร็จ:
• กว้างภายในโค้ล:Φ508mm น้ําหนักโค้ลสูงสุด:15t
• ความแรงเคลื่อนที่สูงสุด:6000 KN
• ความดันผ่านผิว: 120 KN
• ความเร็วผ่านผิว: ≤200 m/min
• ความเร็วในการปลด/ลากกลับ: ≤ 200 m/min
• ความดันการปลด/การล่อกลับ: 30/40 KN
• ระยะการขยายกระดูกหมุนย้อน:Φ508?? Φ485mm ((Φ610?? Φ590mm)
• ความสูงของเส้นผ่านโรงงาน: 1000 มม.
• ทิศทางการให้อาหาร: ลูกค้าตัดสินใจ
• พลังงานติดตั้งทั้งหมด:DC 1240kW,AC 75kW
• พื้นที่โรงงาน: 21×11×5 m ((ความยาว, ความกว้างและความสูง)
• เพียงกระบวนการผ่านผิวหนังสูง อุปกรณ์อื่น ๆ ต่ํากว่า 2.5m ความสูง

ประกอบ:
