รายละเอียดสินค้า:
|
| ชื่อ: | สแตนเลส Sheet Servo Cut To Length Line สแตนเลสชีทเซอร์โว้ชตัดต่อความยาว | วัสดุ: | สแตนเลส 304, 316 |
|---|---|---|---|
| ความหนาของแผ่น: | 0.3-3mm | ความกว้างของแผ่น: | 500-1650 มม. |
| ความยาวแผ่น: | 500-6000มม | ความเร็วตัด: | 30 ชิ้น/นาที x 2m |
| รหัสคอยล์: | 508มม | น้ำหนักม้วน: | 20T |
| ความทนทานต่อความยาว: | +/-0.5มม | ความเรียบ: | 1 มม. / ตร.ม |
| รถยก: | สองเท่า | ตัด: | เซอร์โวไดรฟ์ |
| ตัวปรับระดับ: | 6 สูง | คลายคอยเลอร์: | เครื่องยนต์ไฮดรอลิก |
| เน้น: | ss เครื่องตัดเส้นยาว,เครื่องตัดแผ่นตามความยาว,เครื่องตัดเส้นความยาว 5000 มม |
||

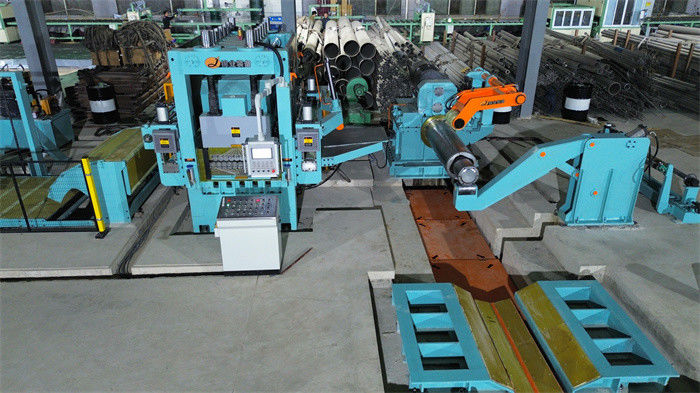

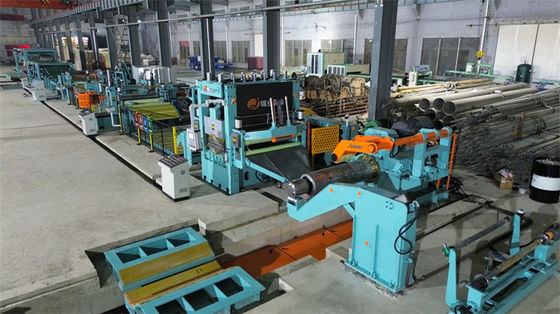

สแตนเลสแผ่นสแตนเลส servo ตัดไปตามความยาวเส้นกับ Edge Trimmer

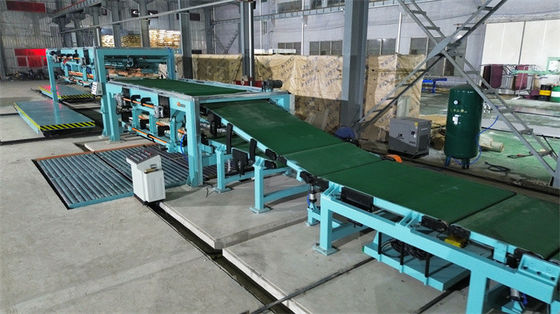

สายตัดความยาว servo cut เป็นสายการผลิตในการตัดสอยเหล็กเป็นความยาวหลังจาก uncoiling และ leveling ประกอบด้วย uncoiler,leveler, NC length feeder, high speed servo shear,กล่องสองชั้น, ฯลฯ. หลังจากปลดแผ่นเหล็กผ่านเครื่องปรับระดับสูง 6 เครื่องควบคุมเซ็นเซอร์ลุป เครื่องควบคุมความยาวเครื่องขนย้ายสายพานส่งแผ่นตัดไปยังเครื่องวางแผ่นแรก โต๊ะเลื่อยจะลดลงโดยอัตโนมัติเมื่อแผ่นบรรจุปริมาณที่กําหนดไว้ กดปุ่มบนแผ่นเพื่อเปลี่ยนแผ่นส่งไปยัง stacker สอง กดปุ่มเพื่อให้ตาราง scissor แรกต่ําลงสู่ด้านล่างจากนั้นตารางม้วนผลิตส่งแผ่นออกสู่ด้านการทํางานโดยวิธีนี้ การตัดสอยเหล็กหนึ่งเป็นต่อเนื่องโดยไม่หยุด
การประกอบ
| ไม่ ไม่ | การประกอบ | Qty |
| 1 | เครื่องเตรียมโค้ล | 1 คู่ |
| 2 | รถบรรทุกโค้ล | 1 ชุด |
| 4 | อุปกรณ์ปลดลวด + รอลเลอร์ลวดลวดลวด + เครื่องปั่นกระดาษ | 1 ชุด |
| 5 | เครื่องปรับระดับ 6H + เครื่องทําความสะอาดม้วนงาน | 1 ชุด |
| 6 | วงกลมม้วน Cascade1 | 1 ชุด |
| 7 | การนําทางด้าน | 1 ชุด |
| 8 | NC การให้อาหาร servo | |
| 9 | โฟมสองด้าน / เครื่องเลมเนอร์กระดาษไฟฟ้าสแตตติก | |
| 10 | เครื่องตัดเชือก | 1 ชุด |
| 11 | วงเข็มขัดขนส่ง + รถใบขยะ | 1 ชุด |
| 11 | เครื่องสต๊อปเกอร์คู่ | 1 ชุด |
| 12 | โต๊ะม้วนผลิต | 1 ชุด |
| 13 | ระบบไฮดรอลิก | 1 ชุด |
| 14 | ระบบปนูเมติก | 1 ชุด |
| 15 | ระบบควบคุมไฟฟ้า | 1 ชุด |
ปริมาตร
0.4-3 x 1600 การตัด servo เป็นเส้นความยาว
วัสดุเข้า:
| ไม่ ไม่ | รายการ | ปริมาตร |
| 1 | วัสดุ | สแตนเลส HR,CR,GI |
| เหล็กไร้ขัดเหล็กต่ํากว่า 1.5 มิลลิเมตร | ||
| 2 | ความหนาของแผ่นโค้ล | 0.4-3.0 มิลลิเมตร |
| 3 | ความกว้างของแผ่นโค้ล | 300-1600 มม. |
| 4 | กว้างนอกของโค้ล | ≤ Φ2000mm |
| 5 | กว้างภายในโค้ล | Φ508mm Φ610mm |
| 6 | น้ําหนักโค้ลสูงสุด | 25T |
| 7 | คุณสมบัติทางกล | เหล็กอ่อน |
| ความแข็งแรงของแรงผลักดัน σb≤350N/mm2 ความแข็งแรงในการดึง σs≤550N/mm2 | ||
| ความแข็งแรงของแรงผลักดัน σb≤510N/mm2 ความแข็งแรงในการดึง σs≤780N/mm2 |
ผลงานของเครื่อง:
| ไม่ ไม่ | รายการ | ปริมาตร | |
| 1 | ความยาวการตัด |
Stacker1, 300-3000 มิลลิเมตร/ stacker2, 400-6000 มม. |
|
| 2 | ความอดทนความยาวการตัด | L=2m≤±0.3mm(2.0mm) | |
| 3 | ความละเอียดความยาวด้านฉาก | L=2m≤±0.5mm(2.0mm) | |
| 4 | ความแม่นยําในการปรับระดับ | ≤±1.2mm/m2 | |
| 5 | ความสูงของกระดาน | รวมไม้หมอน 700 มิลลิเมตร สูงสุด 5T | |
| 6 | . การตัดบาร์ | ความหนา ≤1.0mm, ≤0.03mm | |
| มากกว่า 1.0 มิลลิเมตร ขนาดหนา ≤ 3% | |||
| 7 | ความแม่นยําในการสต็อป | ความเบี่ยงเบนระหว่างชั้น: ความกว้าง ≤1.0mm, ความยาว ≤1.5mm | |
| ความหันห่างในความสูงของ Stacking <3mm สําหรับความสูง 500mm | |||
| 8 | ความเร็วในการตัด | 0-60m/min | |
| ความยาวของแผ่น ((มม) | เวลาตัด ((pcs/min) | ||
| 1000 มม | 50 ชิ้น | ||
| ขนาด 2000mm | 30 ชิ้น | ||
| ขนาด 3000 มม | 20 ชิ้น | ||
| 4000 มม | 15 ชิ้น | ||
| 6000 มม. | 10 ชิ้น | ||
| 9 | พลังงานรวม | ประมาณ 240KW |
