ทองแดง สายทองแดง ร้อนเย็น Rolling Mills ความหนาจาก 20 มม ถึง 0.1 มม

โรงบดเหล็ก ทองแดง ทองแดงแผ่นแผ่น

สายทองแดง (ทองแดง)กระบวนการม้วน:

• จากการม้วนร้อนและม้วนเย็น, การม้วนร้อนจากบิลเล็ตลงถึงความหนาประมาณ 17 มิลลิเมตรโดย 2hi mill
• โรงงานผลิตทองแดงแบบหมุนเย็น จะเป็นโรงงานผลิตทองแดงแบบหมุนหยาบครั้งแรก ที่ผลิตแผ่น 3 มิลลิเมตรต่อ 4 มิลลิเมตร
• จาก 3 มิลลิเมตรไปประมาณ 1 มิลลิเมตรความหนาโดย 4hi เครื่องบดกลับ
• จากนั้นโรงงานเลื่อนละเอียดทําแผ่นทองแดงและแม้แต่แผ่นทองแดงโดย 4hi หรือ 6hi AGC โรงงานไฮดรอลิก

แผ่นทองแดง Reversible Cold Rolling Mill สามารถเป็น 4-Hi หรือ 6-Hi เพื่อทําผลการม้วนที่หยาบ, การม้วนละเอียดและการม้วนแผ่นทองแดง

เอาตัวอย่างการลดค่าเข้า 16 มิลลิเมตร เป็น 1.5 มิลลิเมตร:
16mm-10mm-7mm-5mm-4mm-3.6mm ((การเคลือบ)
4 มิลลิเมตร-2.4 มิลลิเมตร-1.7 มิลลิเมตร-1.5 มิลลิเมตร, รวม 8 ช่องผ่านการม้วน

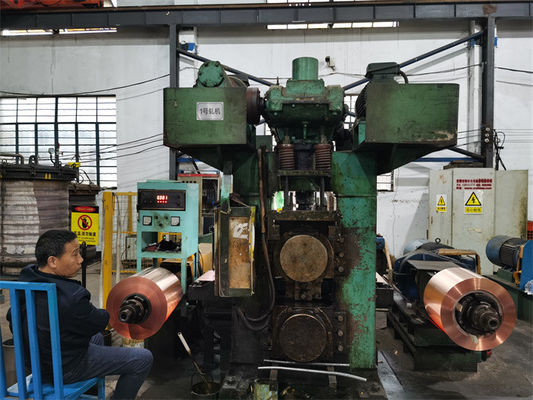

4Hi ไฮดรอลิก Reversible Cold Rolling Mill รายละเอียด

ประเภทแผ่นโค้ล:
ทองแดง (C110/C120/C122/C144)
ทองแดงเหลือง (C260/C268/C272)
สีแดงทองแดง (C230/C220/C210)
ทองแดง (C510/C511/C519/C521/C524)

สายลวดเข้า: 12 ′′ 16 × 250 ′′ 400 มม.
สายโค้ลออก: 0.8 1.5 × 250 400 มม.

การลดความหนาต่อการผ่าน: สูงสุด 40%δ
การลดความหนาเฉลี่ยต่อการผ่าน: 30%
การลดความหนาทั้งหมดต่อการม้วนหลังจากการผสมผสานครั้งเดียว: ≤ 90-95%δ
การลดความหนาในการผสมผสานระหว่าง: ~ 75%
ความแม่นยําในการควบคุมความเครียด: ≤5‰, ความแม่นยําในการควบคุมความหนา: ≤土0.005mm

สายลวดทองแดง:
กว้างขวางภายนอกสูงสุด:1200 mm
กว้างภายใน:สอยวัตถุดิบ: 500 มิลลิเมตร
น้ําหนักโค้ลสูงสุด:3t

ความแรงเคลื่อนที่สูงสุด:2500 KN
ทอร์คหมุน: 30 KN.m
ความเร็วการม้วน:สูงสุด 200 m/min
ความเร็วการลากกลับ:สูงสุด 220 m/min
พลังการลากกลับ: 30 KN


ทองแดง ((ทองแดง, ทองแดง) และเหล็กเหล็กสแตนบอล์ด แผ่น Strip ถูกใช้อย่างแพร่หลายในอุตสาหกรรมของอิเล็กทรอนิกส์, รถยนต์, ไฟฟ้า, เครื่องใช้ในบ้าน, เป็นต้นหมวกแบตเตอรี่, ปุ่ม, ปุ่มปิด, แบตเตอรี่ลิตยอน, เป็นต้น

ระบบดันลง AGC ไฮดรอลิกเพื่อกดความหนาของทองแดงลงไปใน 0.03 มิลลิเมตร, ความละเอียดสูง ความละเอียดสูงปฏิกิริยาของระบบควบคุมอัตโนมัติ AGC ไฮดรอลิกมีบทบาทสําคัญ:

ประกอบด้วย 2 กระบอกไฮดรอลิกสําหรับการกดลง ระบบไฮดรอลิกเซอร์โว ระบบ PLC เครื่องวัดความหนา เครื่องคอมพิวเตอร์อุตสาหกรรม ฯลฯ

ฟังก์ชัน:

1 กดลงด้วยมือหรือขึ้น

2 การควบคุมตําแหน่งหุบหัก

3 ติดตามการควบคุมปิด

4 การควบคุมปิดก่อนการตอบสนอง

5 การควบคุมวงจรปิดความดัน

6 ไฮดรอลิกซิลินเดอร์สองใน synchronization

7 กระบอกไฮดรอลิกสองกระบอกในการควบคุมความชัน

8 การควบคุมระยะหุบล้อ 0

9 การควบคุมการวัดความแข็งแรงของเครื่องบด

10 การควบคุมการชดเชยที่ไม่เป็นเส้นของการไหลเวลล์เซอร์โวล์ฟและการควบคุมส่วนลดลงของกล่องไฮดรอลิก

11 การเร่ง, การควบคุมการชดเชยความช้า

12 ระยะห่างและความหนาของม้วน ปรับด้วยมือ

13 การควบคุมความดันและความแตกต่างความดันในการป้องกันความอ้วน

14 การควบคุมการป้องกันความอ้วนของความแตกต่างหุ้ม roller

15 การควบคุมเปิด/ปิดเร็ว
