รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | เครื่องตัดสายอลูมิเนียมม้วน | วัสดุแผ่น: | อลูมิเนียม |
|---|---|---|---|
| ความกว้างของแผ่น: | 300-1600มม | ความหนาของแผ่น: | 0.15–1.5 มม |
| ความเร็วในการตัด: | 200ม./นาที | รหัสคอยล์: | 508 มม |
| คอยล์ OD: | 2000มม | น้ำหนักม้วน: | 10T |
| ความแม่นยำในการตัด: | +/-0.05มม | จำนวนการตัด: | 30แถบ; |
| อุตสาหกรรมที่ใช้: | พลังงานพลังงานและเหมืองแร่ การใช้ในบ้าน โรงแรม ขายปลีก เกษตรกรรม งานก่อสร้าง ร้านขายเสื้อผ้า ร้านอาห | จุดขายสําคัญ: | ความแม่นยำสูง ผลผลิตสูง ต้นทุนต่ำ และความเร็วสูง |
| บริการหลังการขาย: | การสนับสนุนออนไลน์ การติดตั้งภาคสนาม | บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, การบำรุงรักษาภาคสนาม |
| เน้น: | เครื่องตัดเส้นจากฟอยล์อัลลูมิเนียม เครื่องตัดเส้นจากอัลลูมิเนียม,Aluminum Coil Slitting Line Machine |
||
อลูมิเนียมโค้ล Al โฟลเล่ยด้านยาว เครื่องตัดสาย 0.15 -1.5 x 1600
อุปกรณ์ตัดยาวของอัลลูมิเนียม โฟลีย์อลูมิเนียม เป็นการออกแบบโดยเฉพาะเจาะจงสําหรับ การตัดยาว, การตัดยาว, และกระบวนการล่อของอัลลูมิเนียม โฟลีย์โดยเฉพาะการตัดสอยอลูมิเนียม O-state (Al2Q3)วัสดุอลูมิเนียมเบา นุ่มและนุ่ม มีความต้องการที่สูงมากสําหรับการตัดความแม่นยําและความแม่นยําการม้วนสะท้อนระดับความละเอียดของการผลิตอุปกรณ์
สายตัดทั้งหมดประกอบด้วยแพลตฟอร์มเก็บของ เครื่องถอดเคลื่อนไหว เครื่องเก็บของด้านหน้า เครื่องนําทางด้านเคลื่อนไหว เครื่องตัดแผ่น (มีเครื่องตัดคู่) เครื่องล่อขอบนอกระบบไม่. 2 การเก็บลูปเปอร์ การแยกล่วงหน้า สถานที่ความเครียด (แบบแผ่น + 2 รอลล์) เครื่องตัดลวดด้านหลัง เครื่องเลื่อนการวัด เครื่องแยกพิมพ์ เครื่องย้อนกลับ และรถบรรทุกในหมู่พวกเขา, ระดับการออกแบบโครงสร้างและการตั้งค่าของแต่ละชิ้นส่วนต้องบรรลุระดับความแม่นยําสูงเพื่อบรรลุความต้องการของการตัดแม่นยําความเร็วสูง
ลักษณะของอุปกรณ์:
1เส้นตัดนี้พิจารณาอย่างเต็มที่การปกป้องพื้นผิวของแผ่นโลหะ: บล็อคทรงลมลื่นของกลอง uncoiler ใช้ overlap serratedโรลเลอร์พรีสและโรลเลอร์การเปลี่ยนแปลงเป็นโรลเลอร์ยางที่ห่อ, และ recoiler เป็นการล่อแบบเรียบร้อย
2สะพานข้ามวงจรทางเข้าเป็นชนิดการยก, รวมถึงอุปกรณ์การให้อาหารทรงกลม, และการตรวจจับ ultrasonic ทําให้มีการเก็บวัสดุที่เพียงพอและยืดหยุ่น
3. การขยายและการหดตัวแบบไฮดรอลิกของม้าลาย uncoiler การตั้งกลางอัตโนมัติ การเบรกแบบปนูเมติก และการให้อาหารอย่างมีประสิทธิภาพเข้าสู่วงจรเก็บของ
4. สถานีนําทางด้านเคลื่อนไหวประกอบด้วยเครื่องรับวัสดุ, clamping, และ shearing ที่สามารถไม่เพียงแค่เชื่อมหัว uncoiling เพื่อบรรลุการให้อาหารวัสดุกับเครื่องตัดแผ่นแต่ยังตอบสนองการให้อาหารที่ทํางานในหลุมเก็บ.

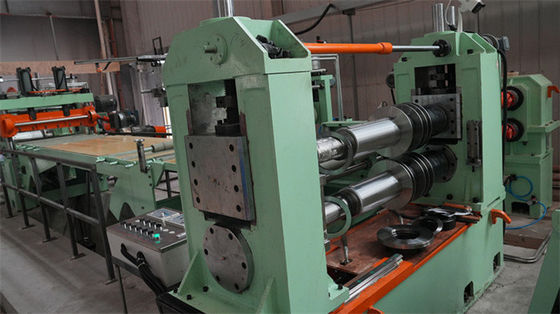

5การตัดทางยาว เครื่องตัด: ดิสก์บลัด การตัดคู่กันของแกนแกนด้านบนและด้านล่าง การกด servo ของแกนแกนด้านบนโดยเครื่องยกลูกกลม,อุปกรณ์ป้องกันการเคลื่อนไหวทางแกนและการกําจัดความสะอาดในการยกที่รับประกันความแม่นยํา โดยการเคลื่อนไหวทางแกนของใบมีดภายใน 0.005 มม.
6. เครื่องลวดขยะขอบออฟไลน์: ขยะขอบตกลงในหลุมอย่างอิสระและถูกดึงออกจากหลุมเพื่อรวบรวมเป็นม้วนมีแผ่นความดัน felted บนตารางการนําการเปลี่ยนแปลงเพื่อป้องกันหางจากตกในวงจร.
7. ระบบการแยกสาย: จัดตําแหน่งของสายแยกชิ้นส่วนของแผ่นตามขนาดของสาย, และให้แน่ใจว่าสายแยกอย่างเรียบร้อยผ่านการแยกสามครั้ง.
8. โต๊ะความเครียด นอกจากความเครียดแผ่น อุปกรณ์พร้อมกับความเครียดม้วนคู่ ความเครียดการควบคุม servo ความเครียดที่มั่นคงและปรับได้ด้วยความแม่นยําสูง
9. รอลเลอร์การปรับความเร็ว: กว้างของรอลเลอร์ค่อนข้างใหญ่ และมันได้รับการวัดความเร็วและการหมุนสตรีป เพื่อปรับตัวให้เหลี่ยมการล่อและความเร็วที่กําหนดความต้องการ
10กลไกแยกกด: คอลัมน์การนําไฮดรอลิกกดลงโดยตรง และแรงดันแบบเดียวกันเพิ่มขึ้นโดยเฉพาะอย่างเฉพาะอย่างยิ่ง

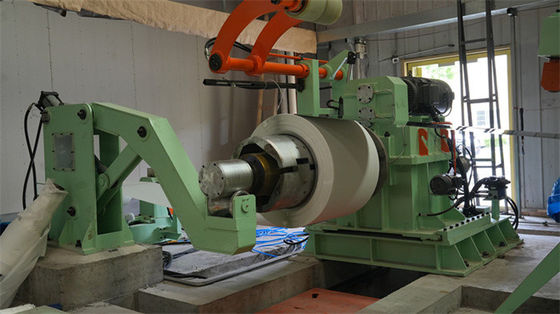

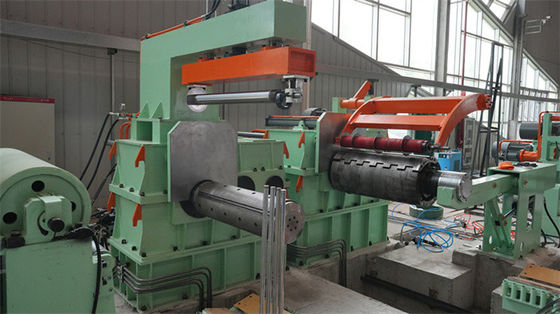

11. เครื่องยับยั้งกระดูกที่ไม่มีรอยต่อ: กลองที่ไม่มีรอยต่อที่มีช่องคานคู่, บล็อกขยายภายในเป็นกล่องบูรณาการ, มีความแข็งแรงที่ดีและความแม่นยําสูง; การควบคุมความเครียดคงที่ความถี่ที่เปลี่ยนแปลง
การประกอบและปารามิเตอร์:
| ไม่ ไม่ | การประกอบ | ปริมาตร |
| 1 | การให้อาหาร รถโค้ล | 10T |
| 2 | เครื่องปลดลวดสองมังกร | Φ508 มิลลิเมตร ความจุ 10 ตัน |
| 3 | เครื่องป้อนอาหาร | Φ200 มิลลิเมตร, 30KW |
| 4 | เครื่องตัดน้ํามัน | 1.5x 1600 |
| 5 | วงกลมหลุม1 | ความยาว 3000 มม. |
| 6 | การนําด้านและ Pres Roller | ความกว้าง 300-1600 มม. |
| 7 | เครื่องตัด | Φ180mm, 55KW |
| 8 | เครื่องปั่นขีดขีดขีดขีด และ Strips tails Press | ออฟไลน์ 7.5KW |
| 9 | เครื่องสะสมหลุม | ความยาว 3000 มิลลิเมตร ความลึก 6000 มิลลิเมตร |
| 10 | เครื่องแยกก่อน เครื่องยืด เครื่องปรับระดับ | การแยกสองครั้ง, ผ้าปูรู้สึกความตึงเครียด, คู่ยาง roller ความตึง |
| 11 | ReCoiler (มีแผ่นแยก, เครื่องผลัก) | Φ508mm, 55KW, 10T |
| 12 | สายโค้ลปล่อยรถ | 10T |
| 13 | ระบบไฮดรอลิก | วาล์ว Rexroth ปั๊ม Yuken |
| 14 | ระบบควบคุมไฟฟ้า | พาร์คเกอร์ DC drive, Siemens PLC และจอสัมผัส |
