รายละเอียดสินค้า:
|
| ชื่อ: | การเชื่อมท่อเหล็ก API สายการผลิตท่อน้ำมัน ERW | ป้อนข้อมูล: | แถบเหล็ก HR |
|---|---|---|---|
| เอาต์พุต: | ท่อ Φ89~Φ219 | ความเร็วในการผลิต: | 30ม./นาที |
| พื้นที่ดิน: | 200ม.x20ม | ช่างเชื่อม HF: | โซลิดสเตต800KW |
| ตัด: | เลื่อยตัดแมลงวัน | เครื่องมือ: | ลูกกลิ้ง Cr12, GCr15 |
| เทคโนโลยีการขึ้นรูป: | ลูกกลิ้งแนวนอน 7 + 5 | เพลาลูกกลิ้ง: | แนวนอน140mm |
| พลังงานทั้งหมด: | 2500KW | ความร้อนตะเข็บ: | การหลอม MF |
| เน้น: | สายการผลิตหลอดน้ํามัน ERW |
||

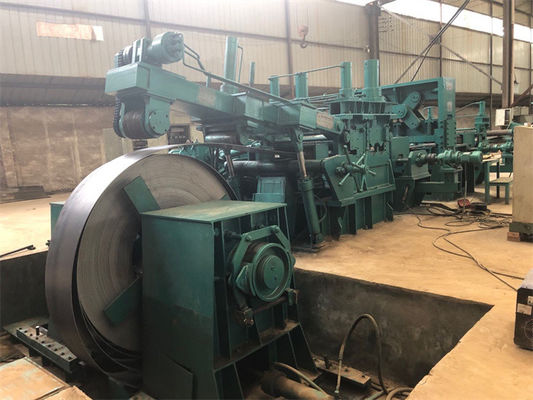

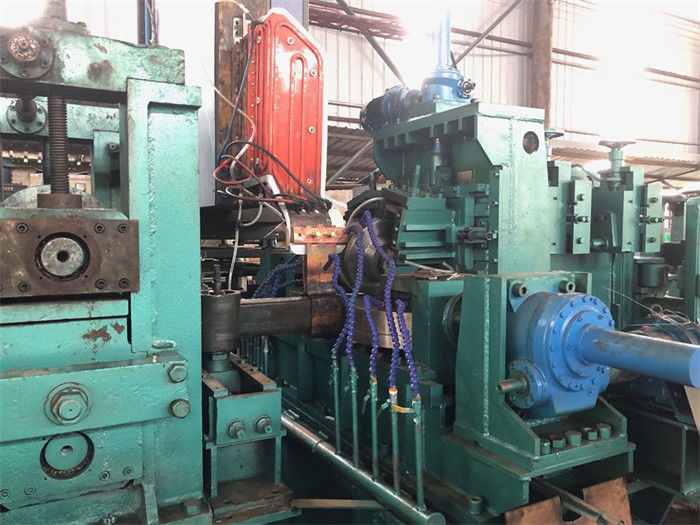

API การเชื่อมท่อเหล็ก สายการผลิตท่อน้ำมัน ERW (HG 219)
Uncoiling → Strip Straightening → Shear & welding table → แนวนอน การสะสมเกลียว → การตรวจจับข้อบกพร่อง → การขึ้นรูป → การเชื่อม HF → การลบคม (ภายนอกและภายใน) → การขัดเงา → การตรวจจับตะเข็บออนไลน์ → การหลอม MF → การระบายความร้อนด้วยอากาศ → การระบายความร้อนด้วยน้ำ → การปรับขนาด → การยืดท่อ → Fly การตัด→โต๊ะม้วน→การกัดปลาย→การทดสอบไฮโดรสแตติก→ผ่าน→ตรวจสอบ→การวัด→เครื่องหมายการทาสี→การบรรจุ
กรอบม้วนแนวนอน & กรอบม้วนแนวตั้ง:
ขั้นตอนการขึ้นรูป: 8 ชุดโครงม้วนแนวนอน 2 ตัวเป็นแบบหมุน
โครงม้วนแนวตั้ง 7 ชุด 5 ชุดเป็นแบบหมุน
ขั้นตอนการปรับขนาด: 4sets universal roll frame, 4sets vertical roll frames.
ขั้นตอนการยืดผม: หัวเติร์ก 2 ชุด 4 ม้วน
การแยกสายการผลิตท่อ HG219:
| วัตถุดิบ | |
| เหล็กกล้าคาร์บอนต่ำ เหล็กกล้าผสมต่ำ HR หรือ CR แรงดึง: σb≤600Mpa จุดคราก: σs≤315MPa 2.0-8.0 x 800 มม., ID508 มม. OD1800 มม., 12T |
|
| ท่อสำเร็จรูป | |
|
ขนาดท่อกลม:Φ89~Φ219mm* 2mm ~ 8mm 60×80มม.~240×160มม. * 2.5มม.~7.0มม. |
|
| พารามิเตอร์เครื่อง | |
|
Decoiler, การขยายตัวของไฮดรอลิก, เบรกลม, โหลด 12T เครื่องเปิดหัวคอยล์และเครื่องหนีบผมตรง: 30KW เลื่อยบินแรงเสียดทานร้อน 150KW การตัดแบบหมุนด้วยไฮดรอลิก การทดสอบอุทกสถิต: 5-20 วินาทีต่อชิ้น |
เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
