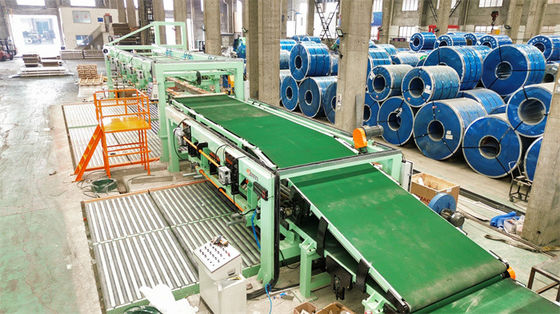

สแตนเลส Fly Shear ตัดเป็นเส้นยาว

สแตนเลส Fly Shear ตัดเป็นเส้นยาว
Basic Properties
country of origin
อู๋ซี ประเทศจีน
Brand Name
Jinye
PRODUCT MODEL
บิน (0.2-2) x 850
Trading Properties
MOQ
1 ชุด
Packing
40HC x 3
period for dispatch
120-180 วัน
payment method
T/T

Product Details

เน้น:

6Hiตัดเส้นยาว

,

SUS ตัดเส้นยาว

,

สายสแตนเลสตัดตามความยาว

Name: 6Hi Leveler Rotary Shear Fly Shear Cut To Long Line
Sheet Material: เหล็กกล้าไร้สนิม 304,, 316, โลหะผสมสังกะสี-นิเกิล
Sheet Thickness: 0.2-2มม
Sheet Width: 200-850มม
Coil ID: 508มม.,610มม
Coil OD: 1800 มม.
Coil Weight: 15t
Cutting Speed: 180 ชิ้นต่อนาที
Cutting Length: 200-3000มม
Cutting Style: เครื่องตัดโรตารี่
Leveler: 6hi เซอร์โวปรับ
Total Power: 300kW
Land Area: 30ม.x8ม
Stacker: รถยกซ้อนคู่
Product Brief
สายการผลิตตัดตามความยาวแบบโรตารีอัตโนมัติสำหรับสแตนเลส 0.3-3 X 1000 สายการผลิตตัดตามความยาวแบบ 6Hi Leveler Rotary Shear สำหรับสแตนเลส SUS 0.2 - 2 X 850 สายการผลิตตัดตามความยาวแบบ Rotary Shear Fly ซึ่งผลิตโดยบริษัทของเรา มีความเร็วสูงและแม่นยำสูง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการตัดแผ่นโลหะบางและแผ่นสั...
Product Description

สายการผลิตตัดตามความยาวแบบโรตารีอัตโนมัติสำหรับสแตนเลส 0.3-3 X 1000

สายการผลิตตัดตามความยาวแบบ 6Hi Leveler Rotary Shear สำหรับสแตนเลส SUS 0.2 - 2 X 850



สายการผลิตตัดตามความยาวแบบ Rotary Shear Fly ซึ่งผลิตโดยบริษัทของเรา มีความเร็วสูงและแม่นยำสูง โดยเฉพาะอย่างยิ่งเหมาะสำหรับการตัดแผ่นโลหะบางและแผ่นสั้น:

  • การตัดแบบ Fly เหมาะสำหรับการตัดขดลวดแผ่นบางที่มีความยาว (หลายพันเมตร)
  • ความถี่ในการตัดแบบ Fly สามารถสูงถึง 150 ครั้ง/นาที ความเร็วสาย 80 -100m/min
  • การตัดแผ่นสั้นหมายถึงการตัดต่อเนื่องความถี่สูง ผลิตภาพสูง
  • 6High leveler ความแม่นยำสูง, เครื่องเคลือบฟิล์ม, เครื่องซ้อนคู่ เป็นการจัดเรียงการผลิตสูง
  • สายการตัดแบบ Fly สำหรับ 0.3 -3.0mm x 1000mmW x 200 -3000mmL

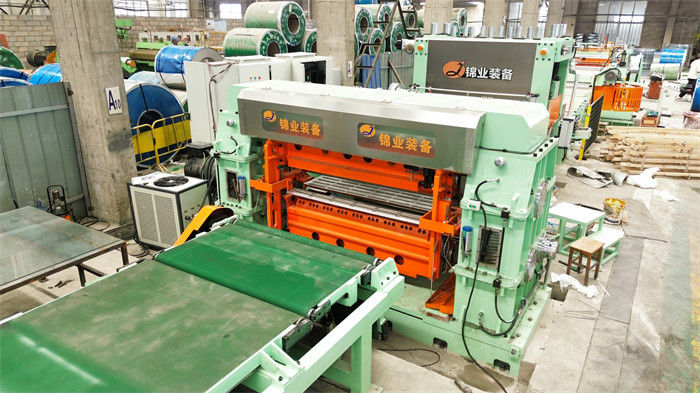

  • การปรับลูกกลิ้งปรับระดับทำได้โดยอัตโนมัติโดยใช้เซอร์โวกดลูกกลิ้งสำรอง

พารามิเตอร์:

วัตถุดิบและผลิตภัณฑ์สำเร็จรูป
วัตถุดิบ สแตนเลสรีดร้อน / เย็น
คุณสมบัติทางกล ความต้านทานแรงดึง σb≤800Mpa, σs≤550Mpa
ความหนา 0.2-2.0mm, 0.3-3.0mm
ความกว้าง 200mm-1000mm(สูงสุด)
ขดลวด O.D. ≤Φ1500,1800mm
ขดลวด I.D. Φ508mm (ขยายเป็น Φ610mm พร้อมปะเก็น)
น้ำหนักสูงสุด 10tons, 15tons, 20 tons
ความยาวแผ่น 200 - 3000mm
ความคลาดเคลื่อนของความยาว L 0 = 1M±0.3 mm (ความเร็วสม่ำเสมอ)
L 0 = 1 M±0.4 mm (การเร่งความเร็ว / การลดความเร็ว)
ความคลาดเคลื่อนของความยาวแนวทแยง L 1 = 1M±0.5mm
ความสูงในการซ้อน 650mm สูงสุด (รองรับไม้สูงประมาณ 150mm)
น้ำหนักการซ้อนสูงสุด 5 ตัน



  พารามิเตอร์ CTL แบบ Flying
1 ความเร็วเชิงเส้น 0-80 m/min
2 ความเร็วในการป้อน 0-15 m/min
3 แหล่งจ่ายไฟ 380V / 50Hz / 3PH
4 กำลังไฟที่ติดตั้ง ประมาณ 220KW
5 วิธีการตัดขวาง การตัดแบบเคาน์เตอร์ Fly ด้วยมีดสองใบ
การตัดแบบติดตามกลไกการตัด
6 วิธีการควบคุม AC, CNC และ PLC Control
7 มอเตอร์ขับเคลื่อน a. มอเตอร์คลายขดลวด: AC 30KW b. มอเตอร์ปรับระดับ: AC 75KW

c. มอเตอร์เซอร์โว Flying Shears:

AC 90KW



องค์ประกอบ:

  รายการ จำนวน
1 สถานีโหลด 1
2 รถขนถ่าย 1
3 เครื่องคลายขดลวด 1
4 เครื่องปรับระดับความแม่นยำ (19 ลูกกลิ้ง) 1
5 อุปกรณ์ป้อนเซอร์โว (รวมถึงอุปกรณ์เคลือบ) 1
6 เครื่องตัดแบบโรตารีความเร็วสูง 1
7 สายพานลำเลียงสามขั้นตอน 1
8 1st เครื่องซ้อนแผ่นอัตโนมัติ 1
9 2nd เครื่องซ้อนอัตโนมัติ 1
10 ระบบไฮดรอลิก 1
11 ระบบนิวเมติก 1
12 ระบบหล่อลื่น 1
13 ระบบไฟฟ้า 1



ลักษณะเฉพาะ:

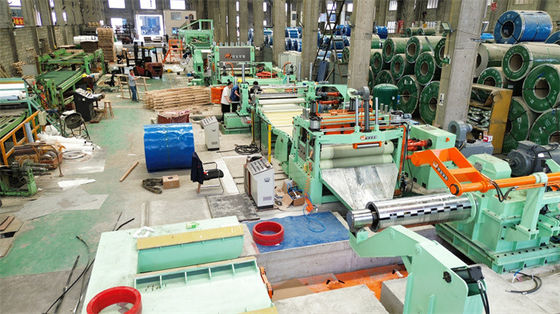

  1. สายการผลิตตัดตามความยาวคือการทำแผ่นเหล็กแบนที่มีความยาวแน่นอนโดยการปรับระดับและตัดตามความยาว ประกอบด้วยเครื่องคลายขดลวด, เครื่องปรับระดับ, โรตารีเชียร์, เครื่องซ้อน ฯลฯ พร้อมฟังก์ชันเสริมในการโหลดขดลวด, การวัดความยาว, การเคลือบฟิล์ม, การส่งมอบแผ่นและเอาต์พุต ฯลฯ
  2. กระบวนการทำงานคือการคลายขดลวด, การปรับระดับ 19 ลูกกลิ้ง 6hi, การวัดความยาว, การตัดแบบโรตารี fly shear, แผ่นที่ตัดแล้วจะไปที่เครื่องซ้อนแรกจนกว่าจำนวนการซ้อนจะถึงจำนวนที่ตั้งไว้ล่วงหน้า จากนั้นจึงถ่ายโอนไปยังเครื่องซ้อนที่สองด้วยตนเอง ในขณะที่แผ่นกำลังจะไปที่เครื่องซ้อนที่สอง ให้ออกแผ่นบนโต๊ะยกแรกโดยโต๊ะลูกกลิ้ง จากนั้นเครื่องซ้อนแรกจะกลับสู่สถานะการทำงาน ด้วยวิธีนี้ การตัดขดลวดเหล็กหนึ่งครั้งสามารถดำเนินการได้อย่างต่อเนื่อง
  3. กระบวนการทำงานเป็นแบบอัตโนมัติ โดยใช้ PLC servo control และ HMI บนหน้าจอสัมผัส สามารถตั้งค่าขนาดแผ่น จำนวนชิ้น คำนวณน้ำหนักแผ่น นอกจากนี้ยังมีฟังก์ชัน: ตั้งค่าความเร็วในการป้อน ตั้งค่าความยาวในการป้อน ตั้งค่าจำนวนการป้อน สลับระหว่างโหมดแมนนวลและอัตโนมัติ เริ่มอัตโนมัติ หยุดอัตโนมัติ หยุดชั่วคราว เคาน์เตอร์เป็นศูนย์ ปุ่ม fwd-rwd กรรไกรขึ้น-ลง สัญญาณเตือนข้อผิดพลาด ฯลฯ
  4. ลูกกลิ้งเคลือบโครเมียม, ลูกกลิ้ง PU, โบลเวอร์ ฯลฯ มีบทบาทในการปกป้องพื้นผิวแผ่นจากการถูกทำลาย
  5. ยกเว้นการป้อนแบบแมนนวล ทุกอย่างทำงานอัตโนมัติ
