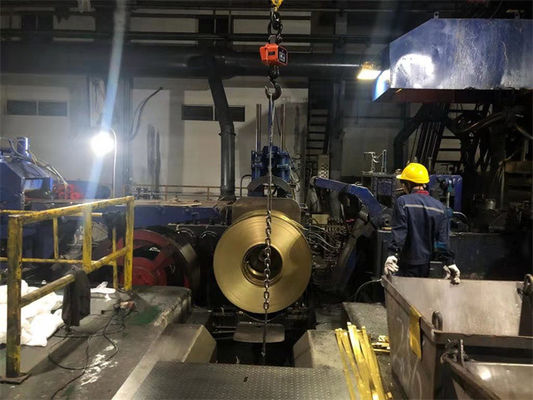

สายลวดลวดเย็นจาก 16 ถึง 3 ถึง 1 ถึง 0.03 มม.

โรงบดเหล็ก ทองแดง ทองแดงแผ่นแผ่น

สายทองแดง (ทองแดง)กระบวนการม้วน:

• การม้วนร้อนจากบิลเล็ตลงถึงความหนาประมาณ 15-20 มม.
• โรงงานผลิตทองแดงแบบถักหนาว จะเป็นโรงงานผลิตทองแดงแบบถักหยาบครั้งแรก ที่ผลิตแผ่น 3 มิลลิเมตร
• เครื่องเลื่อนระยะระหว่างจาก 3 มม ถึง 1 มม
• จากนั้นโรงงานม้วนละเอียดทําแผ่นทองแดง 0.2-0.3 มิลลิเมตรและแม้แต่แผ่นทองแดง 0.03-0.05 มิลลิเมตร

การม้วนร้อนและการม้วนเย็นที่หยาบคาย โดยปกติ 2Hi สองม้วน Mill, ย้อนกลับลดความหนา

แผ่นทองแดง Reversible Cold Rolling Mill สามารถเป็น 4-Hi หรือ 6-Hi เพื่อทําผลการม้วนที่หยาบ, การม้วนละเอียดและการม้วนแผ่นทองแดง

ใช้ตัวอย่างการลดค่าเข้า 16 มิลลิเมตร เป็น 0.5 มิลลิเมตร:
16mm-10mm-7mm-5mm-4mm-3.6mm ((การเคลือบ)
4mm-2.4mm-1.7mm-1.5mm ((การผสมผสาน)

1.5 มิลลิเมตร - 0.9 มิลลิเมตร - 0.65 มิลลิเมตร - 0.5 มิลลิเมตร

รวม 11 ช่องผ่าน

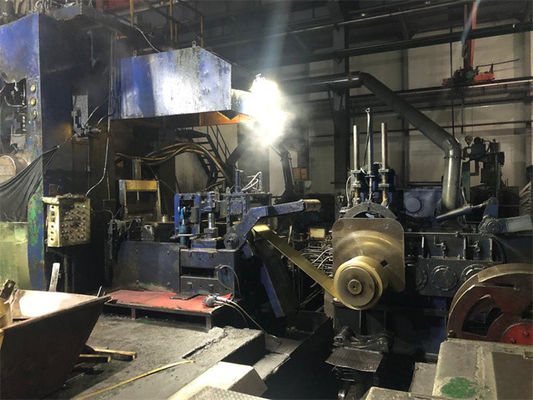

4Hi ไฮดรอลิก Reversible Cold Rolling Mill รายละเอียด

ประเภทแผ่นโค้ล:
ทองแดง (C110/C120/C122/C144)
ทองแดงเหลือง (C260/C268/C272)
สีแดงทองแดง (C230/C220/C210)
ทองแดง (C510/C511/C519/C521/C524)

สายลวดเข้า: 12 ′′ 16 × 300 ′′ 450 มม.
สายโค้ลออก: 0.8×1.5×300×450 มม.

การลดความหนาต่อการผ่าน: สูงสุด 40%δ
การลดความหนาเฉลี่ยต่อการผ่าน: 30%
การลดความหนาทั้งหมดต่อการม้วนหลังจากการผสมผสานครั้งเดียว: ≤ 90-95%δ
การลดความหนาในการผสมผสานระหว่าง: ~ 75%
ความแม่นยําในการควบคุมความเครียด: ≤5‰, ความแม่นยําในการควบคุมความหนา: ≤土0.005mm

สายลวดทองแดง:
กว้างขวางภายนอกสูงสุด:1600 mm
กว้างภายใน:สอยวัตถุดิบ: 500 มิลลิเมตร
น้ําหนักโค้ลสูงสุด:8t

ความแรงเคลื่อนย้ายสูงสุด:3000 KN
ทอร์คหมุน: 35 KN.m
ความเร็วการม้วน:สูงสุด 250 m/min
ความเร็วในการล่อกลับ:สูงสุด 260 m/min
พลังการลากกลับ: 30 KN


ทองแดง ((ทองแดง, ทองแดง) และเหล็กเหล็กสแตนบอล์ด แผ่น Strip ถูกใช้อย่างแพร่หลายในอุตสาหกรรมของอิเล็กทรอนิกส์, รถยนต์, ไฟฟ้า, เครื่องใช้ในบ้าน, เป็นต้นหมวกแบตเตอรี่, ปุ่ม, ปุ่มปิด, แบตเตอรี่ลิตยอน, เป็นต้น

รายละเอียดของสตริปเหล็ก (ทองแดง, ทองแดง) และเหล็กสแตนเลส
