รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องกัดท่อเหล็กสี่เหลี่ยมสี่เหลี่ยม | ป้อนข้อมูล: | เหล็กกล้าคาร์บอนต่ำ แถบเหล็กกล้าผสมต่ำ |
|---|---|---|---|
| เอาต์พุต: | ท่อเหลี่ยม 80x80 - 200x200mm | ความเร็วในการผลิต: | 10-50ม./นาที |
| พื้นที่ดิน: | 120ม.x10ม | ช่างเชื่อม HF: | โซลิดสเตต500KW |
| ตัด: | เลื่อยบิน | เครื่องมือ: | ลูกกลิ้ง Cr12 |
| เทคโนโลยีการขึ้นรูป: | ตรงไปที่สแควร์ | เพลาลูกกลิ้ง: | แนวนอน150มม |
| เน้น: | เครื่องทำท่อ ERW 50m / นาที,เครื่องทำท่อ ERW 10m / นาที,เครื่องจักรโรงสีท่อเหล็กสี่เหลี่ยม |
||

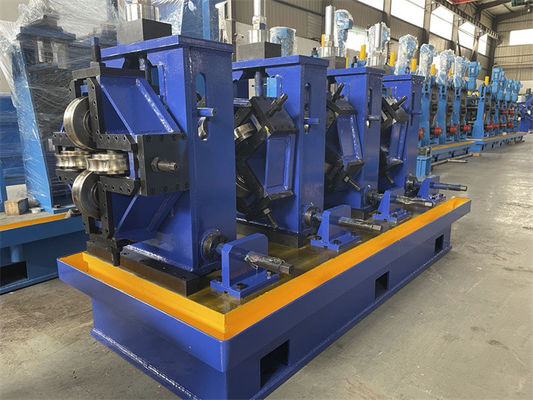

เครื่องโรงสีท่อเหล็กสี่เหลี่ยมจัตุรัสตรงไปยังสี่เหลี่ยมจัตุรัส
เทคโนโลยีการขึ้นรูป "Directly to Square"
ม้วนเหล็กเส้นโดยตรงและขึ้นรูปเป็นสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้า เชื่อมและหัวเติร์กเพื่อให้ได้ท่อสำเร็จรูปลูกกลิ้งแบบรวมหนึ่งชุดสามารถทำท่อสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมผืนผ้าได้ทั้งหมด ประหยัดและใช้งานได้จริงกระบวนการขึ้นรูปม้วนใช้ท่อสี่เหลี่ยมหรือสี่เหลี่ยมเป็นแพ็คเกจเดียวระหว่างโปรไฟล์ที่ปรับโดยอัตโนมัติด้วยลูกกลิ้งรวมหนึ่งชุด
โดยตรงไปยังข้อดีของ Square:
สายการผลิตท่อสแควร์ 200x200:
| องค์ประกอบ | การกำหนดค่า | พารามิเตอร์ |
| Uncoiler | การขยายตัวของไฮดรอลิค, การลากม้วน | 1.5- 6 x 320-800 มม. ID508, OD2000 15T |
| เครื่องป้อนหยิกเครื่องหนีบผม | ม้วนลอนคู่, ที่หนีบผมตรง 5 ลูกกลิ้ง | Φม้วนหยิก 183*900 มม. ม้วนยืดผม Φ120*900 มม |
| เฉือนและช่างเชื่อม | แรงเฉือนแบบไฮดรอลิค, การเชื่อมแบบป้องกันแก๊ส CO2 | ใบมีด H13 รอบสูงสุด 6 x 800 มม. 4 นาที |
| ตัวสะสมเกลียวแนวนอน | หยิกให้อาหารเข้าและออกมาเรื่อย ๆ | φ8m การให้อาหาร 160m/min, 90KW |
| เครื่องขึ้นรูป | การขึ้นรูปและการขึ้นรูปครีบ | 7 ชุดม้วนแนวนอน 2 ม้วนแนวตั้ง 160KW |
| การเชื่อมและการหล่อเย็น | คู่มือตะเข็บ, การบีบเชื่อม HF, การลบคม, การระบายความร้อน | คู่มือตะเข็บเติร์ก, เครื่องเชื่อมโซลิดสเตต 500KW, การบีบ 5 ม้วน, การขูดเสี้ยน 2 ชิ้น, ถังระบายความร้อน 6m |
| เครื่องคัดขนาด | หัวเติร์ก | 1 ม้วนแนวตั้ง 4 ม้วนแนวนอนและ 4 ชุดหัวเติร์ก 160KW |
| เลื่อยตัดแมลงวัน | การกัดแบบวงโคจร | ใบมีดคู่ควบคุม NC, Inovance AC เซอร์โวมอเตอร์ 65KW |
| ตารางม้วนออก | ส่งโซ่ | 20ม |
| รถยกอัตโนมัติและเครื่องบรรจุหีบห่อ | ไม่จำเป็น | |
| พลังงานทั้งหมด | 1200KW |

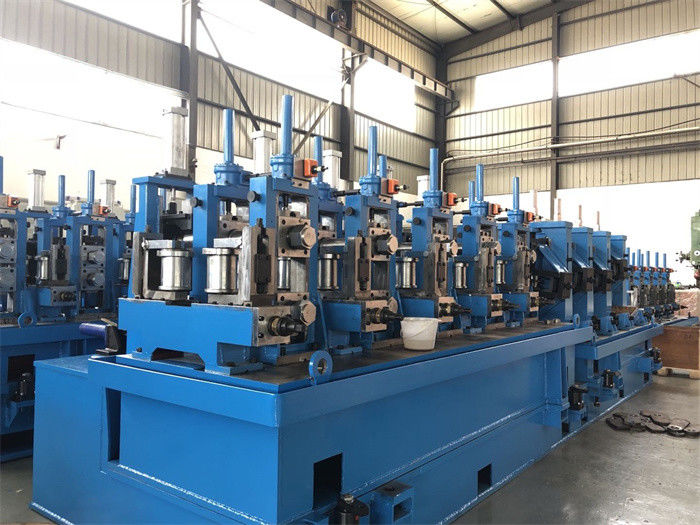

เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
การกำหนดค่าระบบไฟฟ้าโรงสีท่อ
