เส้นตัดเหล็กแผ่นอัตโนมัติความแม่นยำสูง Light Gauge 0.3-3 X 1300

เส้นตัดเหล็กแผ่นแม่นยำมาตรวัดแสง (0.3-3 X 1300)

เส้นตัดเหล็กแผ่นแม่นยำมาตรวัดแสงมีการปรับแต่งตามขนาดและน้ำหนักของเหล็กแผ่นม้วนของลูกค้ารวมถึงข้อกำหนดและการผลิตคอยล์เด็กสำเร็จรูปความเร็วในการตัดเป็นตัวเลือก 100 ม./นาที, 120 ม./นาที, 150 ม./นาที, 200 ม./นาที บวกเวลาหยุดทำงาน (เวลาของการโหลด การร้อย และการขนถ่าย) ภายใน 10 นาทีขดลวด 15T เฉลี่ยต้องการ 30 นาทีในแต่ละวัน 8 ชั่วโมงสามารถกรีด 240T

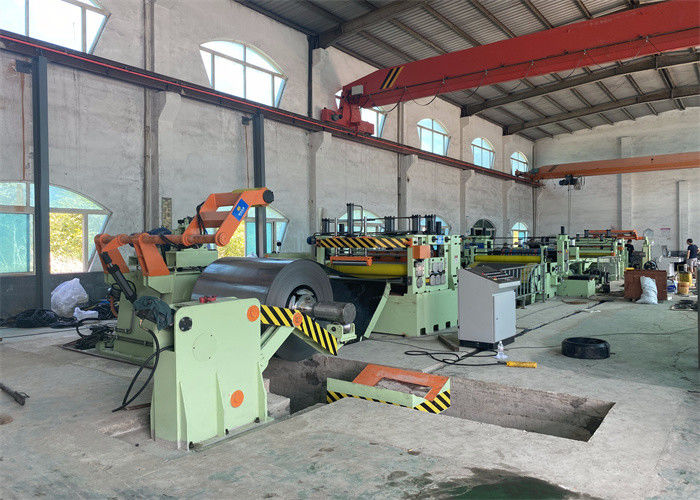

แผ่นเหล็กม้วนวัดแสงแบบต่อเนื่องตัดด้วยความเร็วสูงด้วยความแม่นยำสูง แต่ละหน่วยของเส้นตัดได้รับการออกแบบ กลึง ประกอบ และติดตั้งอย่างประณีตเพื่อให้กระบวนการตัดเรียบเราออกแบบและผลิตเส้นสลิตแบบกำหนดเองด้วยความเร็วสูงและความแม่นยำสูงสำหรับสลิตเหล็กแผ่นบางสำหรับลูกค้าทั่วโลก(มาเลเซีย ฟิลิปปินส์ เวียดนาม ซาอุดีอาระเบีย สหรัฐอาหรับเอมิเรตส์ อิรัก อียิปต์ แอลจีเรีย ไนจีเรีย กานา คอสตาริกา บราซิล เวเนซุเอลา โคลอมเบีย สหรัฐอเมริกา คาซาคาสถาน รัสเซีย เซราเบีย ยูเครน ฯลฯ)

องค์ประกอบ

อานเตรียมคอยล์, รถขนคอยล์, Uncoiler, ตัวเปิดหัวคอยล์, ตัวป้อนหยิก & ตัวปรับระดับ, แรงเฉือน, ตัวสะสมหลุม 1, คู่มือการเข้า, ตัวแยก, เครื่องม้วนเก็บเศษ, ตัวสะสมหลุม 2, ตัวปรับความตึงและตัวคั่นล่วงหน้า, ลูกกลิ้งหลังแรงเฉือนและลูกกลิ้งเบี่ยง , recoiler พร้อมตัวแยกแขน, รถปล่อยคอยล์, (ประตูหมุน)

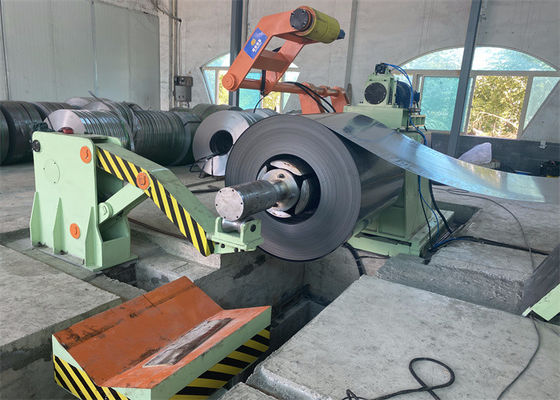

• Uncoiler: ชนิดคานเดี่ยวสำหรับโหลดคอยล์ 15-20T หรือ uncoiler หัวเทเปอร์คู่สำหรับ 20 -30T
• Pinch feeder และ Preleveler: บีบแถบเหล็กป้อนเพื่อแยกใน Jog และ feed strip เข้าสู่ pit accumulator ในโหมดอัตโนมัติ
• Slitter เป็นหัวใจของเส้นกรีด ติดตั้งมีดจาน สเปเซอร์ แหวนยางหรือแถบไม้เพื่อให้เกิดการตัด การแลกเปลี่ยนอย่างรวดเร็วของเครื่องตัดสองครั้งเป็นทางเลือก

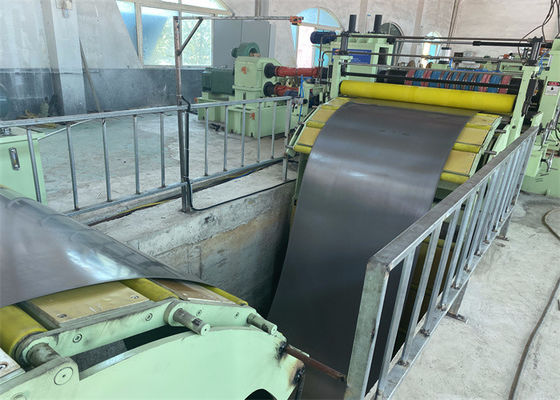

• ลูกกลิ้งกดหางกรีด: ติดตั้งบนโต๊ะม้วนเหนือเครื่องม้วนเก็บเศษ เพื่อกดหางแถบกรีดไม่ให้ตกลงไปในหลุม
• เครื่องกรอเศษ: มีทั้งแบบแนวตั้งและแนวนอน ม้วนเก็บเศษที่ขอบ
• การแยกแถบ: การแยกแถบสามครั้ง (สองครั้งก่อนแรงดึง, หนึ่งครั้งก่อนการหดตัว)
• สถานีรับแรงดึง: ช่องคานเจาะรูยึดผ้าสักหลาดเพื่อให้แรงดึงกลับปรับได้
• ลูกกลิ้งเข้ารหัสตัวเบี่ยง: เบี่ยงเบนทิศทางของแถบก่อนที่จะหดตัวและวัดความเร็วของเส้นเพื่อให้เกิดการซิงโครไนซ์ระหว่างตัวแยกและตัวหดตัว
• Recoiler: มีแกนหมุนแบบไร้รอยต่อหรือแกนหมุนแบบปกติเพื่อม้วนแถบตามลำดับภายใต้แถบกดแยก

พารามิเตอร์

การวาดเค้าโครง
