รายละเอียดสินค้า:
|
| ชื่อ: | เส้นโรงสีเชื่อมท่อเหล็กตะเข็บตรงความถี่สูง | ป้อนข้อมูล: | เหล็ก HR CR, เหล็กเส้นอาบสังกะสี |
|---|---|---|---|
| เอาต์พุต: | ท่อ Φ60~Φ114 | ความเร็วในการผลิต: | 30- 80 ม./นาที |
| พื้นที่ดิน: | 70ม.x8ม | ช่างเชื่อม HF: | โซลิดสเตต400KW |

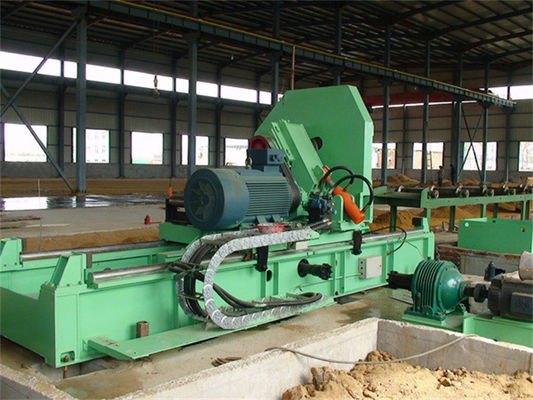

| ตัด: | เลื่อยตัดแมลงวัน | เครื่องมือ: | ลูกกลิ้ง Cr12, H13 |
| เทคโนโลยีการขึ้นรูป: | ลูกกลิ้งแนวนอน 7 + 5 | เพลาลูกกลิ้ง: | แนวนอน 100 มม |
| เน้น: | เครื่องทำท่อ ERW ความถี่สูง,เครื่องทำท่อ ERW HG 114,สายโรงสีท่อเชื่อมท่อ |
||

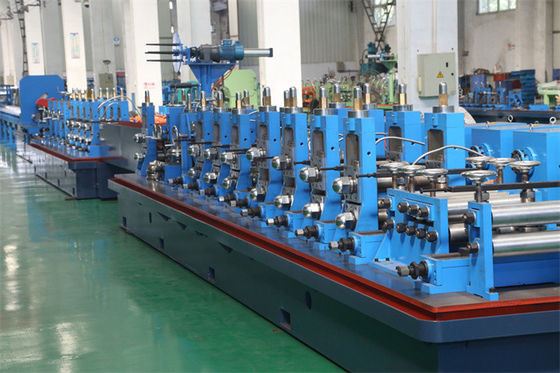

สายโรงสีเชื่อมท่อเหล็กตะเข็บตรงความถี่สูง ( HG 114 )
การคลายเกลียว→การยืดแถบ→การเฉือนและการเชื่อม→การสะสม→การปรับระดับ→การขึ้นรูป→การเชื่อม HF →การลบคม (ด้านนอก) →การพ่นสังกะสี→การระบายความร้อน→การปรับขนาด→การยืดท่อ→การตัด→การคายประจุ
กรอบม้วนแนวนอน & กรอบม้วนแนวตั้ง:
| ชื่อ | ส่วน | ปริมาณ | เส้นผ่านศูนย์กลางเพลา | วัสดุ | การรักษา |
| กรอบม้วนแนวนอน | หน่วยการขึ้นรูป | 7 | Φ100มม | 40Cr | HF ดับ |
| หน่วยวัดขนาด | 5 | Φ100มม | 40Cr | HF ดับ |
| ชื่อ | ส่วน | ปริมาณ | เส้นผ่านศูนย์กลางเพลา | วัสดุ | การรักษา |
| กรอบม้วนแนวตั้ง | หน่วยการขึ้นรูป | 9 | Φ50mm | 40Cr | HF ดับ |
| หน่วยวัดขนาด | 5 | Φ50mm | 40Cr | HF ดับ |
การแยกสายการผลิตท่อ HG 89:
| วัตถุดิบ | |
| เหล็กกล้าคาร์บอนต่ำ เหล็กกล้าผสมต่ำ HR หรือ CR แรงดึง: σb≤600Mpa จุดคราก: σs≤315MPa 2.0-5.0 x 400 มม., ID508mm OD1800mm, 8T |
|
| ท่อสำเร็จรูป | |
|
ขนาดท่อกลม: Φ60mm ~ Φ114mm * 4mm ~ 5mm 40×60มม.~80×120มม. * 4มม.~4.5มม |
|
| พารามิเตอร์เครื่อง | |
|
Decoiler, การขยายตัวของไฮดรอลิก, เบรกลม, โหลด 8T เครื่องเปิดหัวคอยล์และเครื่องหนีบผมตรง: 15KW คู่มือตะเข็บ (แบบหัวเติร์ก), ลูกกลิ้งบีบ 3 ม้วน, มีดขูด 2 เล่ม |
เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
