รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องตัดเส้นม้วนเหล็ก SUS ความเร็วสูงพิเศษที่มีความแม่นยำ | แผ่นโลหะ: | เหล็กม้วน SUS |
|---|---|---|---|
| ความหนาของโลหะ: | 0.3-3mm | ความกว้างของคอยล์: | 600 - 1600มม |
| น้ำหนักม้วน: | 15T, 20T | จำนวนการตัด: | สูงสุด 30 แถบ |
| Slitter Arbor: | 240มม | รีคอยล์: | 508มม |
| พลังงานทั้งหมด: | 450กิโลวัตต์ | ความเร็วสาย: | 200ม./นาที |
| ฟังก์ชั่นพิเศษ: | การลอกกระดาษ การเคลือบฟิล์ม | เครื่องมือตัด: | มีด, สเปเซอร์, คั่น |
| เน้น: | เส้นตัดเหล็กม้วนแม่นยำ SUS,เส้นตัดคอยล์แม่นยำ 3 x 1600,เส้นตัดคอยล์แม่นยำ 3 มม. |
||

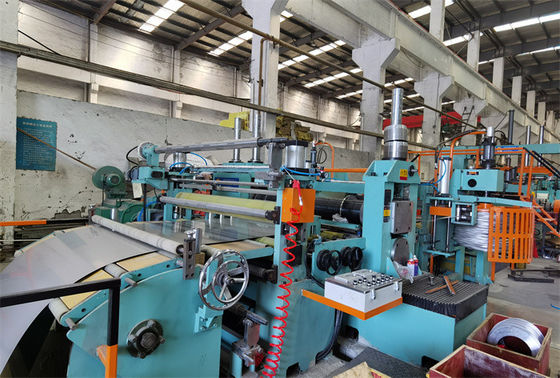

เครื่องตัดเหล็กม้วน SUS ความเร็วสูงพิเศษ 3 X 1600
กระบวนการ:
อานคอยล์, โหลดคอยล์——คลายแมนเดรลคู่——ป้อนหัวคอยล์, กด & พรวนดิน——ป้อนหยิกด้วยลูกกลิ้งคู่, ตัวปรับระดับห้าลูกกลิ้ง——ปลายตัด---- โต๊ะม้วนส่งกำลัง ---- คู่มือด้านข้าง ---- การตัดแผ่น —— การม้วนเศษ —— ตัวสะสมรู —— ตัวแยกล่วงหน้า/ตัวปรับความตึง/แรงเฉือนหลัง/ลูกกลิ้งวัดความยาว —— ตัวกดคอยล์ & ตัวคั่น/รีคอยล์ —— ตัวปล่อยคอยล์——การควบคุมแบบไฮดรอลิค—— ควบคุมไฟฟ้า
พารามิเตอร์:
| คำอธิบายและข้อมูลจำเพาะ | |
| วัตถุดิบ |
AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 และอื่นๆ ความต้านทานแรงดึง σข≤800N/มม2, ความแข็งแรงคราก ≤450N/มม2 0.3-3.0 x 300-1600mm x 15T ขดลวด |
| ผลิตภัณฑ์สำเร็จรูป |
ความหนา 3 มม. สูงสุด 12 แถบ;≤1.5มม. สูงสุด 30 แถบ ความกว้างขั้นต่ำ 30 มม., Φ508มม., Φ1600มม. เส้นผ่านศูนย์กลางภายใน Φ508mm, เส้นผ่านศูนย์กลางภายนอก Φ1600mm, น้ำหนักสูงสุด 15T |
| เครื่องตัด |
การตัดแบบแอ็คทีฟหรือการตัดแบบดึง ไดรฟ์ DC ความเร็วในการตัด: สูงสุด 200 ม./นาทีความเร็วเกลียว: 0-15m/min รวม 450KW พื้นที่ดิน 30m x 10m |
| ความแม่นยำในการตัด |
ความอดทนความกว้างของร่อง≦ 0.10 มม. แคมเบอร์สลิท ≦0.5 มม./ม. สำหรับแถบกว้างกว่า 300 มม., ≦ 1.0 มม./ม. สำหรับแถบ <300 มม. เสี้ยนสลิท ≦0.05mm การหดตัวส่าย ≦±0.5 มม แรงถีบกลับ ≦±2.0 มม |
องค์ประกอบ
| ตัวอักษรและพารามิเตอร์ | |
| รถคอยล์ | เด็กเชื่อม, อาน V, ไกด์สี่เสา, ไฮดรอลิคขึ้น-ลง, มอเตอร์ขับเคลื่อนเดิน |

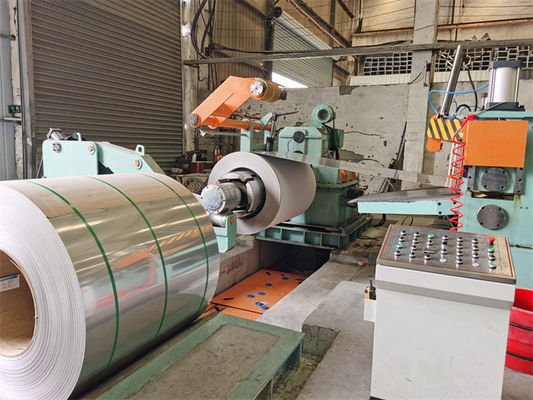

| Uncoiler | แมนเดรลฟันขยายเดี่ยว, ชุดเกียร์มอเตอร์ AC คลายความตึงด้านหลัง, การจัดแนวกลางไฮดรอลิก, การลอกกระดาษ |
| ที่เปิดหัวคอยล์ | ม้วนสนูเบอร์ ม้วนยืดผม และแผ่นพรวนดิน |
| พรีเลเวลเลอร์ | Double pinch rolls และ 2 over 3 leveler เพื่อยืดคอยล์เพลทให้ตรง และกรรไกรไฮดรอลิก |
| หลุมวน | หลุมหนึ่งตั้งอยู่หลังเครื่องปรับระดับก่อนและก่อนการสลิตเตอร์ อีกหลุมหนึ่งหลังการสลิตเตอร์และก่อนการตึง เพื่อซิงโครไนซ์แถบเหล็ก |
| คู่มือด้านข้าง | เพื่อให้แถบเหล็กอยู่กึ่งกลางเส้นก่อนทำการกรีด |
| สลิตเตอร์ | อาร์เบอร์คู่, อาร์เบอร์บนขึ้น-ลง, มอเตอร์และกระปุกเกียร์ขับข้อต่อสากล, ต้องใช้มีดดิสก์, สเปเซอร์, ยาง PU, เครื่องมือแผ่นแถบเบกาไลต์ |
| เครื่องม้วนเศษ | เครื่องม้วนคู่ที่หูของสาย ทั้งแนวนอนและแนวตั้ง ควบคุมความถี่ไฟฟ้ากระแสสลับ พร้อมโต๊ะตรวจสอบแถบและลูกกลิ้งกด |
| ตัวปรับความตึง | แรงกดสักหลาด, ลูกกลิ้งเบี่ยงการเข้ารหัส |
| ตัวคั่น | ตัวคั่นสองครั้งก่อนความตึง เฟรมตัวคั่นด้วยแรงอัดไฮดรอลิกบนรีคอยล์ |

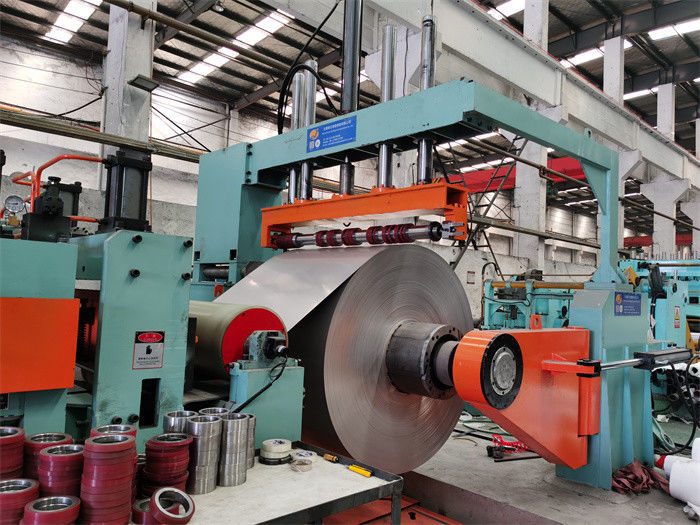

| รีคอยล์เลอร์ | แมนเดรลหดตัวการขยายตัวของไฮดรอลิก, มอเตอร์และตัวขับกระปุกเกียร์, ตัวดันคอยส์ไฮดรอลิก, ตัวรองรับประตูที่แกว่งไปมา |
ไม่จำเป็น:
สลิตเตอร์คู่เพื่อการเปลี่ยนแปลงที่รวดเร็ว: เครื่องตัดแต่ละอันสามารถเคลื่อนย้ายได้และสามารถแลกเปลี่ยนกันได้อย่างรวดเร็วเครื่องตัดสลิตเตอร์ประกอบด้วยขาตั้งแบบตายตัว ขาตั้งแบบเคลื่อนย้ายได้ เพลามีดคู่ กลไกการกดเพลาด้านบนลง ฯลฯ ขาตั้งแบบเคลื่อนย้ายได้อยู่ที่ด้านการทำงาน เดินออกไปบนรางเชิงเส้นเพื่อให้ผู้ปฏิบัติงานเปลี่ยนมีด เครื่องตัดสลิตเตอร์สองตัวเคลื่อนที่ตามขวางบนรางจาก ตำแหน่งออนไลน์เพื่อแลกเปลี่ยนแพลตฟอร์มหรือจากแพลตฟอร์มกลับไปออนไลน์ แพลตฟอร์มจะเลื่อนตามยาวเพื่อแลกเปลี่ยนตำแหน่งตัวแยกสองตำแหน่ง
เครื่องมือตัด:
มีด: D350×d220×T15mm, H13K, HRC59-62
ตัวแยก: Φ200×Φ100×3mm, การรักษาดับ 65Mn
แยกไนลอน: Φ140×Φ100
