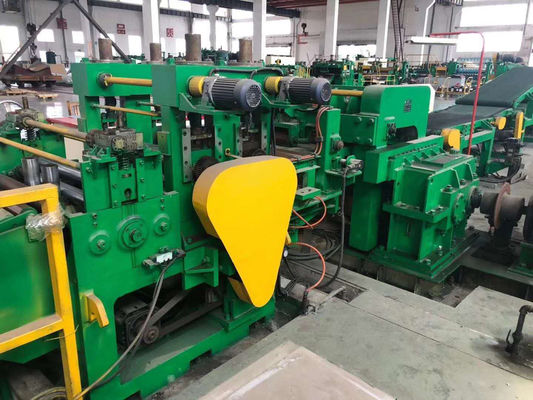

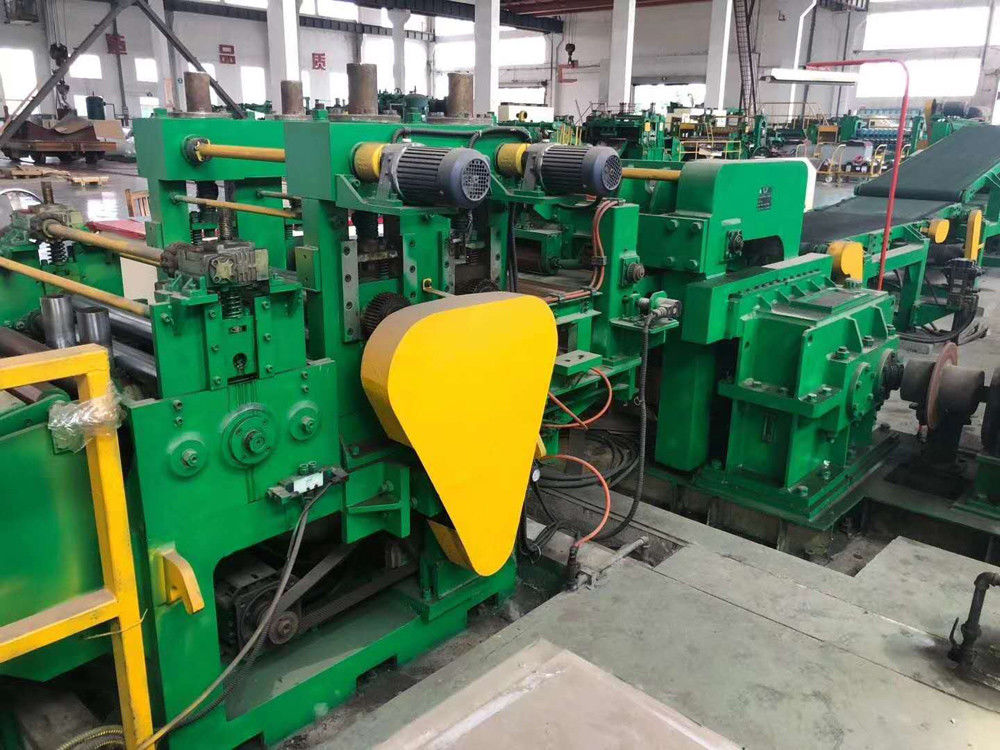

เส้นตัดม้วนแผ่นอลูมิเนียมบินเฉือนเฉือนตัดความยาวเส้นม้วน

แผ่นอลูมิเนียม Fly ขยับ Shear ตัดไปยังความยาว Line เครื่อง

แผ่นอลูมิเนียมในวงกลม (ช่วง 0.15-6.0 มิลลิเมตร, แผ่นอลูมิเนียมมากกว่า 10 มิลลิเมตร Es. มากกว่า 25 มิลลิเมตรในชิ้นส่วน) คือ คือ อ่อนแอในร่างกายและเรียบเนียนในพื้นผิว, สามารถเป็นอลูมิเนียมบริสุทธิ์หรือสับสนธิอลูมิเนียม.สักครั้งมากที่สุด 1xxx, 3xxx, 5xxx, 7xxx ซีรี่ย์แผ่นอลูมิเนียม คุณสมบัติแผ่นอลูมิเนียมที่แตกต่างกันมาก, โดยทั่วไป ความแข็งแรงผลิต ≥65Mpa, ความแข็งแรงในการดึง 170-305Mpaครึ่งแข็ง ((H24), เต็มแข็ง ((H18))

รายละเอียดของแผ่นกลมอลูมิเนียม

คุณสมบัติของแผ่นอลูมิเนียม:

ตัวละคร:

ใบสอยอลูมิเนียมตัดเส้นความยาวต้องเป็นชนิดการตัดบิน, ไม่ว่าจะเป็นการตัดหมุนหรือการตัดเคลื่อนไหว, การตัดจะไม่ส่งผลกระทบแผ่นไปข้างหน้า

1. ไม่หยุดต่อเนื่องแผ่นอลูมิเนียมที่ชื้นโดยไม่มีเครื่องหมายม้วน
2. สต๊อป-ไป เซอร์โว pinch feed จะทําร้ายพื้นผิวแผ่น การตัดแมลงไม่จําเป็นต้องหยุด
3. ระบบสต๊าปปิ้งรับแผ่นชิ้นๆ โดยไม่ทําร้ายมัน สต๊าปปิ้งสามารถเป็น 1 หรือ 2 ชุดตามความเร็วของสาย
4. เครื่องปรับระดับ 6 hi เหมาะสําหรับปรับระดับแผ่นอลูมิเนียมอ่อนในความแม่นยําสูง
5. อัตโนมัติ cantilever uncoiler มีประสิทธิภาพและแม่นยํา เหมาะสําหรับม้วนอลูมิเนียม

การประกอบ

• 1.Coil เซลล์การเก็บเก็บเก็บหนึ่งหรือสอง coils อลูมิเนียม
• 2.รถบรรทุกโค้ล. รับโค้ลจากกระบะและบรรทุกโค้ลเพื่อ uncoiler
• 3เครื่องปลดกระบอกเดียว: กระบอกขยายแบบไฮดรอลิก สําหรับแบบ F508mm แบบมาตรฐาน, การปรับระดับกลางแบบไฮดรอลิก
• 4.สกูลหัว snubber รอลเลอร์, ผสมเปลือก peeler: เพื่อเปิดหัวสกูลจาก uncoiler และส่งใน pinch feeder
• 5.2+17 โรเลอร์เลเวลเลอร์: 6Hi, 2 layer โรเลอร์ทํางาน, 2 layer โรเลอร์กลางและ 2 layer โรเลอร์สํารอง, ความตึงเครียดหลังเป็นประโยชน์ระหว่างโรเลเลอร์และ uncoiler.
• 6.Pit Accumulator หรือ โต๊ะม้วนการส่ง: โต๊ะสะสมแผ่นในโต๊ะเพื่อให้แน่ใจว่าการทํางานต่อเนื่องที่ระดับสูงขึ้น โต๊ะม้วนการส่งยังสามารถทํางานได้ในการตัด fly synchronous
• 7.คู่ของม้วนคู่, กับการวัดความยาว servo (และฟิล์ม Laminating): การวัดความยาว servo ((คู่ของม้วน pinch หรือ 2 + 5 + 2 โครงสร้างม้วนที่ขับเคลื่อนโดย servo มอเตอร์และผู้ควบคุม),เครื่องเล็บเล็บเคลือบ PU สําหรับการเล็บหนัง
• 8.การตัดแบบลอย, พร้อมการนําสกรูสตาร์ด: ความถี่ในการตัดเป็นส่วนหนึ่งของความยาวแผ่น, การตัดแบบไฮดรอลิกจากด้านล่างไปข้างบน
• 9.Belt Conveyor: ขนแผ่นเสร็จไปยัง stacker
• 10. Stacker: รับแผ่นชิ้นละชิ้นและสะสมบนโต๊ะยก, การสะสมภาระ 5T
• 11.แผ่นรถยนต์, โต๊ะม้วนผลิต: ส่งแผ่นออก, แล้วบรรจุ. สามารถมีรถสองคัน, หนึ่งทํางานและอีกรอ.
• 12ระบบไฮดรอลิก: ปั๊มเกียร์ 11KW ให้ความดัน 12Mpa
• 13ระบบควบคุมไฟฟ้า: กล่องไฟฟ้าหนึ่งและแผ่นปฏิบัติการสอง ((คอนโซลหนึ่งสําหรับการวัด servo, PLC, HMI และการสต็อป, หนึ่งสําหรับ uncoiling และการปรับระดับ) ด้วยฟังก์ชันที่สมบูรณ์แบบและปลอดภัย

ปริมาตร:

กระบวนการวางแผน:

ภาพ:
