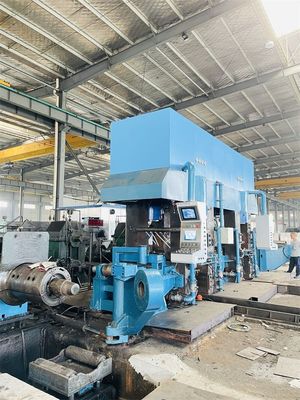

4 สูงสองหัวย้อนกลับโรงสีเย็นตีคู่เครื่องรีดเย็นย้อนกลับ

4 เครื่องรีดเย็นแบบพลิกกลับได้สูงสองหัวตีคู่

• เครื่องรีดเย็นแบบพลิกกลับได้มีข้อดีคือการลงทุนต่ำกว่า พื้นที่น้อย ความหนาแปรผัน และข้อเสียของการลดระดับความหนาน้อยกว่า การผลิตสเกลน้อยกว่า เปอร์เซ็นต์การผลิตต่ำกว่า เมื่อเทียบกับโรงรีดเย็นแบบตีคู่
• เครื่องรีดเย็นแบบตีคู่มีลักษณะของการรีดต่อเนื่อง วิธีเดียวจากการคลายม้วนจนถึงการม้วนและทำงานโดยไม่หยุด ลูกค้าจะได้รับการผลิตขนาดใหญ่และผลผลิตที่สูงขึ้น
• เมื่อแถบเหล็กยาวและจำนวนมาก ความหนาจะลดลง 2 ถึง 4 รอบ โรงสีเย็นแบบพลิกกลับได้ต้องใช้แถบเหล็กไปมา 2 หรือ 3 ครั้ง ในขณะที่โรงสีตีคู่ 2 หัวไม่สามารถทำได้ แต่โรงสีเย็น 4 หัวใช้ไม่เต็มที่ ใช้แล้ว โรงรีดเย็นแบบกลับด้านตีคู่สองหัวเป็นทางออกที่ดีกว่า
• การลงทุนเพิ่มเพียงหนึ่งหัวของโรงสีเย็นเท่านั้น ประสิทธิภาพจะเป็นสองหัวตีคู่ การกลิ้งย้อนกลับ 3 หรือ 4 ครั้ง ตัวเลือกที่ยืดหยุ่น การผลิตที่สูงขึ้น การใช้พลังงานน้อยลง การยึดครองที่ดินน้อยลง
• ระบบควบคุมไฟฟ้าเป็นเทคโนโลยีขั้นสูงที่มีความแม่นยำสูง ไม่เพียงรวมระบบรีดเย็นแบบตีคู่แบบดั้งเดิมเท่านั้น แต่ยังรวมเทคโนโลยีการรีดเย็นแบบย้อนกลับไว้ด้วย
• สายโรงสีแบบย้อนกลับสองหัวต้องการการออกแบบและการผลิตทางกลไกที่มีความแม่นยำสูง ซึ่งแสดงถึงระดับความแม่นยำในการผลิตของโรงงานโรงสีเย็น

การกำหนดค่า

1. ระบบไฮดรอลิก AGC ถูกควบคุมโดยคอมพิวเตอร์สองขั้นตอนไม่เพียงมีฟังก์ชั่นของช่องว่างม้วนคงที่ แรงกลิ้งคงที่ การควบคุมล่วงหน้า/การตรวจสอบความหนา แต่ยังมี AGC แรงดึงอีกด้วย
2. เครื่องรีดหลักและเครื่องม้วนด้านซ้ายและขวาขับเคลื่อนด้วยชุดมอเตอร์ไฟฟ้ากระแสตรงที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ของ Siemens(โครงสร้างแบบผสม), แหล่งจ่ายไฟ SCR
3. โรงรีดมีระบบแรงดันไฮดรอลิก, ระบบควบคุมการปั๊มไฮดรอลิก, ระบบควบคุมการดันด้านข้าง, ม้วนดัดบวกและลบของม้วนกลาง, ระบบหล่อลื่นกระบวนการและระบบหล่อลื่นอุปกรณ์
4. ขดลวดซ้ายและขวาใช้ดรัมแข็งแรงดึงขนาดใหญ่ การควบคุมแบบดิจิตอลแรงดึง
5. การประสานกระบวนการผลิตและการเตือนข้อผิดพลาดของหน่วยถูกควบคุมโดยโปรแกรมควบคุมลอจิก (PLC) เพื่อให้เกิดการทำงานอัตโนมัติของกระบวนการผลิต
6. โรงรีดมีแรงดันไฮดรอลิกเต็มที่มีฟังก์ชั่นการควบคุมของการควบคุมการไหลที่สองของจังหวะเต็ม, การควบคุมการปรับค่าเบี่ยงเบน, การควบคุมโหลดล่วงหน้าอัตโนมัติ, AGC การควบคุมล่วงหน้าความหนา, AGC การตรวจสอบความหนา, AGC ความตึง/ความเร็ว, การเร่งความเร็วและการลดความเร็วการควบคุมการชดเชย AGC, การชดเชยความเยื้องศูนย์กลางของม้วน และฐานข้อมูลกระบวนการกลิ้ง , การแสดงข้อมูลและการควบคุมการทำงาน, ฟังก์ชั่นการติดตามคุณภาพผลิตภัณฑ์, การบันทึกข้อมูลอัตโนมัติความเร็วสูง, การสร้างรายงานอัตโนมัติ, การเตือนและการบันทึกความผิดปกติฟังก์ชันการบันทึกและการจัดการกระบวนการอื่นๆ
7. ระบบตรวจจับ แสดงผล และแจ้งเตือนข้อผิดพลาดของพารามิเตอร์กระบวนการและพารามิเตอร์อุปกรณ์หลัก
8. ระบบระบายความร้อนด้วยอิมัลชันและระบบการกรองที่มีความแม่นยำใช้สำหรับการหล่อลื่นกระบวนการ
9. ระบบป้องกันความปลอดภัย เช่น ระบบป้องกันการบรรทุกเกินพิกัด ระบบป้องกันแถบขาด และที่จอดรถฉุกเฉินได้รับการติดตั้งในโรงรีด
10. เฟืองก้างปลาหน้าฟันแข็ง (ความแม่นยำระดับ 5) ใช้สำหรับคอยล์ซ้ายและขวาและเครื่องจักรหลักSKF, FAG, TIMKEN ใช้สำหรับตลับลูกปืนเพลาความเร็วสูง และโรงงานตลับลูกปืน Harbin/Wafangdian/Luoyang ใช้สำหรับตลับลูกปืนเพลาความเร็วต่ำ
11. หน่วยนี้ใช้การควบคุมคอมพิวเตอร์แบบสองขั้นตอนเพื่อให้เข้าใจถึงการควบคุมกระบวนการผลิตของหน่วยหน่วยนี้มีการคำนวณกำหนดการหมุนเวียน การกระจายบัตร การควบคุมและการปรับพารามิเตอร์ให้เหมาะสมพารามิเตอร์กระบวนการตามเวลาจริงและการตรวจจับคีย์ การแสดงผล และการเตือน
12. การปรับความสูงของเส้นกลิ้งอย่างรวดเร็วด้วยลิ่มและขั้นบันได
13. การเปลี่ยนม้วนด่วนของม้วนงานม้วนกลาง (ประมาณ 8 นาที)
14. หน่วยนี้ใช้เลเซอร์วัดความเร็วรอบที่นำเข้าเพื่อให้บรรลุการควบคุมการไหลที่สองและปรับปรุงอัตราของผลิตภัณฑ์สำเร็จรูป ในขณะที่รักษาเอ็นโค้ดเดอร์ไว้เพื่อวัดความเร็ว
15. ความตึงของหน่วยวัดได้โดยตรงจากเครื่องวัดความตึงนำเข้า การควบคุมวงปิด และจอแสดงผลดิจิตอล
16. ส่วนประกอบหลักของระบบ AGC แรงดันสูง ระบบม้วนดัด และระบบม้วนข้างเลือกใช้ผลิตภัณฑ์นำเข้าส่วนประกอบของระบบไฮดรอลิกแรงดันต่ำใช้ผลิตภัณฑ์ที่มีชื่อเสียงซึ่งผลิตโดยเทคโนโลยีนำเข้าในประเทศ
17. ความหนาของหน่วยวัดโดยเครื่องวัดความหนาของเอ็กซ์เรย์ที่ผลิตในประเทศจีน ตัวเข้ารหัสคือ P+F จากประเทศเยอรมนี และสวิตช์ความใกล้เคียงผลิตโดย SICK จากประเทศเยอรมนี
18. ม้วนงานอยู่ในแนวรัศมีโดยส่วนรองรับม้วนด้านข้าง ซึ่งช่วยเพิ่มความแข็งแกร่งและป้องกันการงอด้านข้างAxis อยู่ในตำแหน่งที่ประตูรองรับส่วนท้ายและควบคุมโดยกระบอกสูบ ซึ่งสะดวกสำหรับการเปลี่ยนม้วนผ่านผลิตภัณฑ์สำเร็จรูปแบบออนไลน์ และตรงตามข้อกำหนดของการม้วนเหล็กกล้าไร้สนิม
19. การหล่อลื่นด้วยน้ำมันและอากาศสำหรับตลับลูกปืนรองหลังของตลับลูกปืนเม็ดกลม

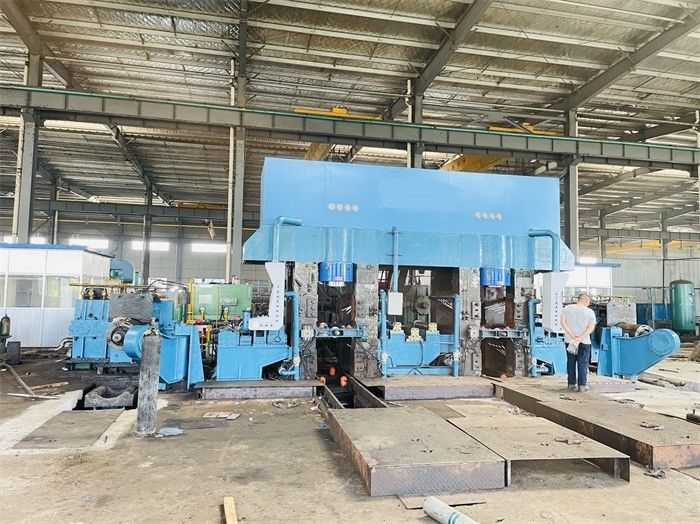

550 สองหัว AGC ย้อนกลับโรงรีดเย็น
