รายละเอียดสินค้า:
|
| ชื่อ: | เครื่อง Slitting Line ขนาดกะทัดรัด | วัสดุคอยล์: | CR, GI, GL, PPGI |
|---|---|---|---|
| ความกว้างของคอยล์: | 300-1250 | ความหนาของแผ่น: | 0.3-1.2 |
| น้ำหนักม้วน: | 5t | ความเร็วในการตัด: | 0-40ม./นาที |
| จำนวนการตัด: | 1 มม. x 10 สลิต | min. นาที slit strips แถบร่อง: | 100 มม |
| ความแม่นยำในการกรีด: | +/-0.20มม | มีดกรีด: | SKD11 |
| พลังงานทั้งหมด: | 100KW | แนวเส้น: | กำหนดเอง |
| เน้น: | เครื่องตัดเส้นที่มีความแม่นยำขนาดกะทัดรัด,เครื่องตัดเส้นสำหรับเครื่องวัดแสง,เครื่องตัดขดลวด 1.2 X 1250 |
||

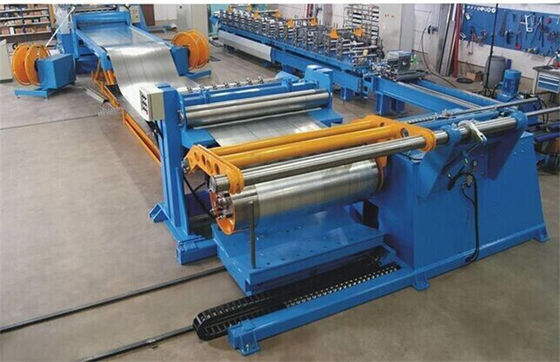

เครื่อง Slitting Line ที่มีความแม่นยำขนาดกะทัดรัดสำหรับ Light Gauge (0.3-1.2 X 1250)
เส้นสลิตเกจวัดแสงสามารถเป็นแบบกะทัดรัด โครงสร้างเรียบง่าย ความเร็วต่ำ เหมาะสำหรับลูกค้าทำขดลวดทารกบางสำหรับพืชเอง

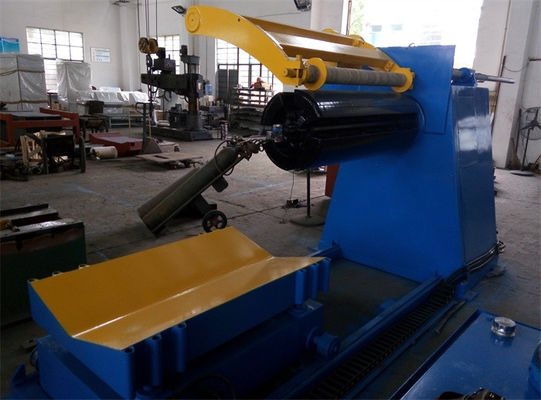

ประกอบด้วยรถโหลดคอยล์, เครื่องปลดคอยล์แบบแอคทีฟแมนเดรลเดี่ยว→ไกด์ด้านข้าง, เครื่องสลิตเตอร์ + เครื่องเก็บเศษขอบ→ลูป→เครื่องแยกล่วงหน้า + เครื่องปรับความตึง→เครื่องรีคอยล์, รถปล่อยคอยส์
พารามิเตอร์:
| เส้นตัดขนาดกะทัดรัด เยน(0.25 -1.0 X 1250) 50mpm |
พารามิเตอร์ |
| เหล็กม้วนมา | ID508mm, 610mm, OD1200mm, น้ำหนักคอยล์ 6T |
| เบบี้คอยล์สำเร็จรูป | ID508mm, OD1200mm, น้ำหนักคอยล์สูงสุด 6T |
| ความกว้างของขดลวดแม่ | 300-1250มม |
| ความกว้างของคอยล์เด็ก | 20มม.-600มม |
| จำนวนการตัด | 1 มม. x 15 สลิต |
| มอเตอร์หลัก | สลิตเตอร์ 30KW + รีคอยเลอร์ 37KW |
| มีดกรีด | ID160 x OD280 x 40 มม. SKD11 HRC58-61 |
| แมนเดรล Recoiler | แมนเดรลเท้าแขน |
| ความเร็วในการตัด | ปรับได้ 0-50mpm |
| การกำหนดค่า | Siemens PLC, Inverter Drive, Vitory Valves |
| ความแม่นยำในการตัด | ความกว้างของช่อง ±0.2 มม.;มุมโค้ง ±0.1 มม./ม.; ความหนา 5% ของความหนา;ถอยโคก <0.5 มม |
การกำหนดค่า:
มอเตอร์ขับเคลื่อน AC และตัวแปลงความถี่สำหรับการตัดและการหดตัว
Siemens smart PLC และหน้าจอสัมผัสขนาดใหญ่
ชิ้นส่วนไฟฟ้า Chint หรือ Schneider
การวาดเค้าโครง
ผู้ติดต่อ: Mrs. Megan Yan
โทร: 86-18951513765
แฟกซ์: 86-510-88159195
