15T Decoiler Recoiler Machines สำหรับเส้นตัดม้วนโลหะ

15T Decoiler Recoiler Machines สำหรับเส้นตัดม้วนโลหะ

เส้นตัดเหล็กม้วนประกอบด้วยเครื่องคลายเกลียว เครื่องสลิตเตอร์ และเครื่องรีคอยล์

• เครื่อง Uncoiler: ใส่ขดลวดเหล็กลงบนแมนเดรลของ uncoiler เปิดหัวคอยล์และคลายคอยล์ในขั้นตอนการตัด

1. เครื่อง Uncoiler มีหลายประเภท: คานเดี่ยวแบบคานเดี่ยว, แมนเดรลเดี่ยวพร้อมแขนรองรับ, แมนเดรลสองขั้น, แมนเดรลทรงกรวยคู่
2. แกนหมุนเดี่ยวแบบ Cantilever คือการขยายตัวของไฮดรอลิกหรือแมนเดรลสำหรับโหลดเบาภายในคอยล์ 5T
3. แมนเดรลเดี่ยวพร้อมแขนรองรับ: การขยายตัวของไฮดรอลิกและแขนที่แกว่งได้ซึ่งรองรับแมนเดรลเพลา สำหรับการโหลดภายใน 20T
4. แมนเดรลสองขั้น: แมนเดรลสองอันหันหน้าตรงข้ามกัน แมนเดรลแต่ละอันมีสองหรือสามขั้น การเปิดและปิดของแมนเดรลทั้งสองด้วยไฮดรอลิก สำหรับขดลวดแผ่นบางที่มีน้ำหนักมาก 20-35T
5. แมนเดรลทรงกรวยคู่: แมนเดรลทรงกรวยไม่มีขั้นบันไดสำหรับแผ่นหนาพร้อมโหลด 20-40T

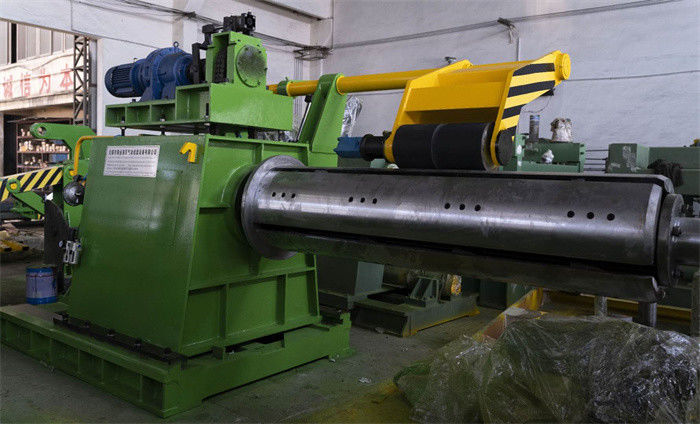

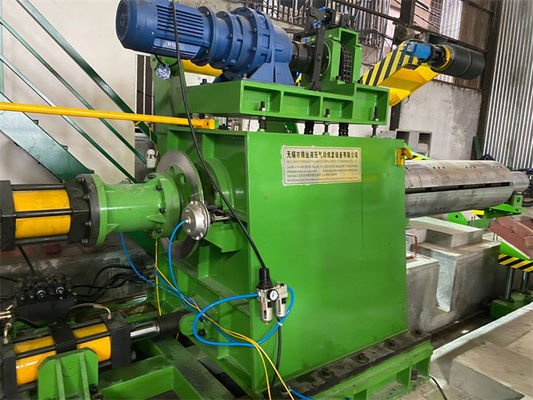

• เครื่อง Recoiler: กรอแถบร่องบนแกนหมุนของ recoiler ซึ่งรวมถึงตัวแยกการกด, แมนเดรลขยาย, มอเตอร์ขับเคลื่อนและกระปุกเกียร์, แขนรองรับ, ตัวดัน

1. สำหรับเหล็กแผ่นบาง, สแตนเลส, แผ่นอลูมิเนียมที่ม้วนงอ, แมนเดรลแบบหดตัวไม่มีรอยต่อ, เพื่อป้องกันแถบเหล็กด้านในเป็นชั้นๆ
2. แถบเหล็กม้วนเป็นชั้นและขอบเรียบร้อย กล้องดูดาวภายใน 0.5 มม
3. ตัวแยกการกดทับคือแขนหรือโครงยืนตัวแยกแขนติดตั้งบนฐานของ recoiler ในขณะที่โครงยืนอยู่ข้างๆโดยกดแขนลงที่ด้านบนของคอยล์สลิตแบบแรกใช้สำหรับแยกแถบความหนาขนาดเล็ก ส่วนแบบหลังเหมาะสำหรับแถบหนาตัวคั่นเหนือแขนสามารถโยกแบบไฮดรอลิกหรือแบบตั้งขึ้นแบบไฮดรอลิกขึ้น-ลง

เครื่องตัดแผ่นบางต้องใช้ความเร็วสูงในการตัด 120 ม./นาที, 150 ม./นาที, 200 ม./นาที ดังนั้นประมาณครึ่งชั่วโมงก็สามารถกรีดม้วนเดียวได้ แถม

กลไกที่มีประสิทธิภาพถูกจัดเรียงเพื่อลดเวลาลง เวลาในการโหลด เธรด และขนถ่ายสามารถเสร็จสิ้นภายใน 10 นาที ทุกๆ 8 ชั่วโมงสามารถสลิตได้ 10 คอยล์ (10 คอยล์ x 15T = 150T)

พารามิเตอร์:
