รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องทำท่อเหล็ก ERW | ป้อนข้อมูล: | เหล็กเหนียว แผ่นเหล็กผสมต่ำ |
|---|---|---|---|
| เอาต์พุต: | ท่อ Ф(25-80) x (1.2-4.0) | ความเร็วในการผลิต: | 30-80ม./นาที |
| พื้นที่ดิน: | 60ม.x5ม | ช่างเชื่อม HF: | โซลิดสเตต300KW |
| ตัด: | เลื่อยบิน | เครื่องมือ: | ลูกกลิ้ง Cr12, D2 |
| เน้น: | เครื่องทำท่อเหล็ก ERW,เครื่องทำท่อเหล็ก 300KW,เครื่องทำท่อเชื่อม 80m / นาที |
||

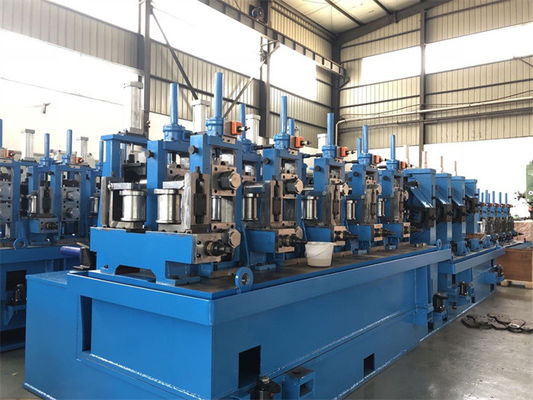

เครื่องทำท่อเหล็ก ERW พร้อมการเชื่อมความถี่สูงแบบตะเข็บตรง
ท่อเชื่อม ERW สามารถใช้ในการประกอบโครงสร้าง การส่งของเหลว เฟอร์นิเจอร์ งานก่อสร้างการขึ้นรูปท่อและการแก้ไขขนาดเป็นหน่วยหลักของไลน์โรงสีท่อ โดยมีการเชื่อมท่อเปล่าด้วยความถี่สูงระหว่างการขึ้นรูปและการปรับขนาด
สายการผลิตท่อเชื่อมของเราสามารถทำงานได้อย่างรวดเร็วและราบรื่นถึง 150 ม./นาที สำหรับการทำท่อขนาด 2 นิ้ว (50 มม.) น้อยกว่า และมากกว่า 100 ม./นาที สำหรับท่อขนาด 2-4 นิ้ว (50-100 มม.)
ในขณะเดียวกัน เส้นผ่านศูนย์กลางท่อ ERW จะใหญ่ขึ้น เช่น ท่อกลมขนาด 500 มม. (400x400 ตร.ม.) ซึ่งจำเป็นต้องมีการขึ้นรูปท่อและการออกแบบขนาดเพื่อประหยัดลูกกลิ้ง มิฉะนั้น ต้นทุนเครื่องมือการรีดจะสูงมากลูกกลิ้งปรับเชิงกลอัตโนมัติเพื่อเปลี่ยนขนาดท่อมีความสำคัญมาก เนื่องจากวิธีการแบบแมนนวลนั้นยากเกินไป
เมื่อลูกค้าต้องการท่อเชื่อมสี่เหลี่ยมหรือสี่เหลี่ยมเป็นส่วนใหญ่หรือเพียงอย่างเดียว เราใช้เทคโนโลยีการขึ้นรูปแบบ “ตรงไปยังสี่เหลี่ยมจัตุรัส” ลูกกลิ้งขึ้นรูปรวมกันหนึ่งชุดสามารถสร้างท่อสี่เหลี่ยมจัตุรัสและสี่เหลี่ยมทั้งหมด สะดวก มีประสิทธิภาพ และประหยัด
นอกจากหน่วยขึ้นรูปและปรับขนาดแล้ว อุปกรณ์อื่นๆ ในสายการผลิตท่อ ได้แก่ เครื่องคลายเกลียว เครื่องเชื่อมแบบเฉือนและก้น เครื่องสะสม เครื่องเชื่อมความถี่สูง เลื่อยบิน โต๊ะม้วน และเครื่องบรรจุอัตโนมัติ
กระบวนการผลิตท่อแบบต่อเนื่อง: การคลายเกลียว, การตัดและการเชื่อมข้อต่อ, การสะสม, (การขึ้นรูปท่อเปล่า, ร่องนำตะเข็บ, การเชื่อมด้วยคลื่นความถี่สูง, การบีบตะเข็บ, การขูดเสี้ยนออก, การขัด, การหล่อเย็น, การปรับขนาดและการยืดหัวเติร์ก), บินตัด, ม้วน บรรจุตาราง
คำอธิบายของอุปกรณ์ที่สำคัญในสายการผลิตโรงสีท่อ ERW:
1.Uncoiler: การขยายตัวด้วยตนเองหรือนิวเมติก 180 องศา mandrels คู่สำหรับขดลวด 2T
แกนขยายแบบไฮดรอลิค 180 องศาสำหรับคอยล์ 3.5T
การขยายตัวของไฮดรอลิกหนึ่งแกนสำหรับ 4-8T
แกนไฮดรอลิกคู่ตรงข้ามกันสำหรับ 10-30T
2.Accumulator loop: ตัวสะสมกรงสำหรับแถบเหล็ก≤3x150มม
ตัวสะสมเกลียวแนวนอนใช้สำหรับการสะสมแถบทั้งหมด

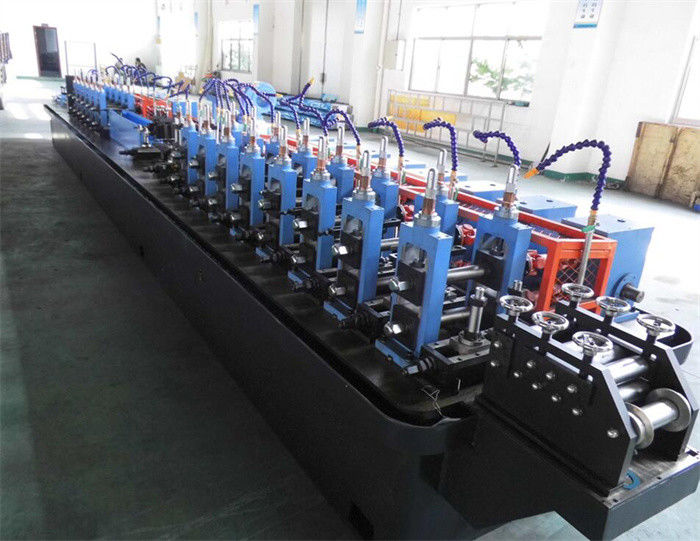

3.เครื่องขึ้นรูปและปรับขนาดท่อ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
4.Fly ตัดเลื่อย: ในการใช้งานทั่วไป เลื่อยบินสไตล์การสับแรงเสียดทานร้อนก็เพียงพอ ปีที่ผ่านมาเลื่อยตัดเย็นกำลังเป็นที่นิยมมากขึ้นสำหรับปลายท่อตัดเรียบโดยไม่มีครีบเลื่อยบินทั้งสองเป็นเทคโนโลยีที่พัฒนาเต็มที่
5. ตารางม้วนและบรรจุอัตโนมัติ
ลูกค้าสามารถเลือกได้: ท่อแต่ละอันจะวิ่งบนโต๊ะม้วนแล้วตกลงไปในโครงเก็บท่อ หรือท่อจะวิ่งและไปที่โต๊ะบรรจุซึ่งท่อจะถูกบรรจุโดยอัตโนมัติในกลุ่มหกเหลี่ยม
การกำหนดค่าระบบไฟฟ้าโรงสีท่อ
