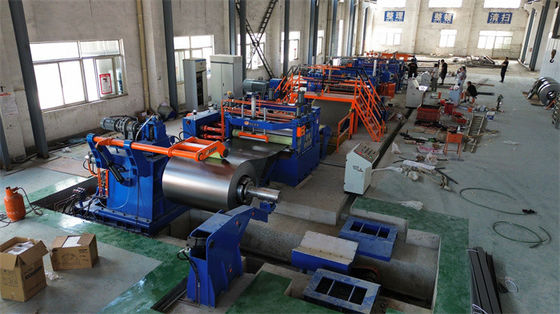

สายการตัดโลหะแผ่นม้วนอัตโนมัติ 150mpm
Product Details
สายตัดโลหะแบบสอยอัตโนมัติ
,สายตัดโลหะ 150mpm
เครื่องตัดตามยาวสำหรับแผ่นโลหะม้วนอัตโนมัติ 150mpm เครื่องตัดตามยาว 0.3-3 X 1600
เครื่องตัดแผ่นสแตนเลสความแม่นยำสูงมีโครงสร้างที่แข็งแรงและการผลิตที่แม่นยำมาก สายการตัดทำงานได้อย่างราบรื่นมาก
เหมาะสำหรับเหล็กกล้าคาร์บอนปกติ จุดคราก ≤270Mpa ความต้านทานแรงดึง ≤465Mpa สูงสุดถึงเหล็กโครงสร้างที่ดี จุดครากสูงสุด 350Mpa, แรงดึง 600Mpa
.
สามารถตัดเหล็กม้วนได้หลายสถานะ: รีดร้อน รีดเย็น ชุบสังกะสี ทาสีล่วงหน้าในเกรดเหล็กที่แตกต่างกัน
องค์ประกอบและลักษณะเฉพาะ
1. เครื่องคลายม้วนที่แข็งแรงมากและลูกกลิ้งกดเปิดม้วนและแผ่นขูด เพื่อยึดเหล็กม้วนให้มั่นคงในขณะที่ดึงแถบเหล็กออกมา และส่งหัวแถบเข้าไปในอุปกรณ์ป้อนแบบหนีบ
2. เครื่องตัด: ขาตั้งเครื่องตัด เพลา มีด มีขนาดใหญ่และแข็งแรง
3. ลูกกลิ้งส่งกำลังทั้งหมดเคลือบด้วยยาง PU
4. ลูปบ่อสะสมมีความยาวและลึกพอที่จะทำให้แน่ใจว่าแถบเหล็กสะสม
5. หน่วยจัดหาแรงดึงเป็นเจ้าของแผ่นสักหลาดขนสัตว์ชนิดแผ่นเพื่อให้แรงดึงที่เสถียรและปรับได้สำหรับการม้วนกลับ
6. เครื่องม้วนกลับมีตัวแยกแบบโอเวอร์อาร์มชนิดโครงพอร์ทัล จากด้านบนเพื่อกดแถบแยก
7. ความเร็วในการตัดสูงถึง 150m/min
8. มีดตัดจะเป็นวัสดุ SKD11, H13K, ฯลฯ
9. ระบบไฮดรอลิก เช่น กระบอกสูบไฮดรอลิก วาล์ว แข็งแรงและทนทาน
ความแม่นยำในการตัด:
- ค่าความคลาดเคลื่อนของความกว้างในการตัด: ≦0.10mm; ความกว้างในการตัด<300mm, ความหนา <1.2mm, ค่าความคลาดเคลื่อนของความกว้างในการตัด≦0.05mm;
- การโค้งงอในการตัด: ≦0.5mm/M สำหรับแถบที่มีความกว้างมากกว่า 300mm, ≦1.0mm/M สำหรับแถบที่มีความกว้าง<300mm แถบขอบภายใน 100mm ของขอบม้วนแม่ไม่ได้อยู่ในการจำกัด
- เสี้ยน: ≦0.05mm หรือกล่าวอีกนัยหนึ่งคือ ไม่เกิน 5% ของแถบที่มีความหนามากกว่า 1mm ที่การตัดด้วยความเร็วคงที่ภายใต้เงื่อนไขของมีดที่คมและช่องว่างของมีดที่เหมาะสม
- การสลับการม้วนกลับ≦±0.5mm (ที่ความเร็วคงที่ การเปลี่ยนแปลงความเร็วไม่เร็วเกินไป
- การม้วนกลับแบบ Turriform: ≦±2.0mm (ที่เส้นผ่านศูนย์กลางการม้วนสูงสุด
กระบวนการจัดวาง:
อานเตรียมม้วน, รถบรรทุกม้วน, เครื่องคลายม้วนแบบแกนเดี่ยวพร้อมลูกกลิ้งกด, เครื่องปอกหัวม้วน, เครื่องป้อนแบบหนีบ & เครื่องปรับระดับล่วงหน้า 5 ลูกกลิ้ง, กรรไกร, ลูปบ่อ 1, ไกด์ด้านข้าง, เครื่องตัด, เครื่องม้วนเศษ, ลูปบ่อ 2, ตัวปรับความตึงและตัวแยกก่อน, กรรไกรหลังและลูกกลิ้งเบี่ยงเบน, เครื่องม้วนกลับพร้อมตัวแยกโอเวอร์อาร์ม, รถขนถ่ายม้วน, (turnstile)
พารามิเตอร์:
| สายการตัด 0.3 -3 X 1600 150mpm | พารามิเตอร์ |
| เหล็กม้วนที่เข้ามา | ID508mm, 610mm, OD1800mm, น้ำหนักม้วน 20T |
| เหล็กม้วนลูก | ID508mm, OD1800mm, น้ำหนักม้วนสูงสุด 20T |
| ความกว้างของม้วนแม่ | 500-1600mm |
| ความกว้างของม้วนลูก | 30mm -600mm |
| จำนวนการตัด | 1mm x 30 ช่อง; 3mm x 15 ช่อง |
| มอเตอร์หลัก | เครื่องตัด 132KW + เครื่องม้วนกลับ 160KW |
| มีดตัด | ID220 x OD340 x 20mm SKD11 HRC58-61 |
| แกนเครื่องม้วนกลับ | แกนไร้รอยต่อ |
| ตัวเลือก | เครื่องตัดแบบเปลี่ยนเร็ว, turnstile ขนถ่าย |
| ความเร็วในการตัด | 0-120-150mpm ปรับได้ |
| การกำหนดค่า | Siemens PLC, Parker Drive, วาล์ว Vitory |
| ความแม่นยำในการตัด | ความกว้างในการตัด ±0.1mm; การโค้งงอ ±0.1mm/m; เสี้ยน 5% ของความหนา; การกระแทกกลับ<0.5mm |
