รายละเอียดสินค้า:
|
| ชื่อ: | เหล็กกล้าไร้สนิม SUS304 316L บินตัดเป็นเส้นยาว | วัสดุแผ่น: | สแตนเลส 304,, 316 |
|---|---|---|---|
| ความหนาของแผ่น: | 0.3-2มม | ความกว้างของแผ่น: | 100-1000มม |
| รหัสคอยล์: | 508มม.,610มม | คอยล์ OD: | 1800มม |
| น้ำหนักม้วน: | 10T | ความเร็วสาย: | 60mpm |
| ความยาวตัด: | 200-3300มม | สไตล์การตัด: | โรตารีฟลายเฉือน |
| ตัวปรับระดับ: | 6 สวัสดี | พลังงานทั้งหมด: | 200KW |
| พื้นที่ดิน: | 28ม.x8ม | ทิศทางการให้อาหาร: | ลูกค้าเป็นผู้ตัดสินใจ |
| เน้น: | Shear Cut To Length Line Rotary,SUS304 Metal Cut To Length Machine,2mm Metal Cut To Length Machine |
||
เหล็กกล้าไร้สนิม SUS304 316L ตัดโรตารีเฉือนตามความยาวเส้น 0.3-2 X 1000

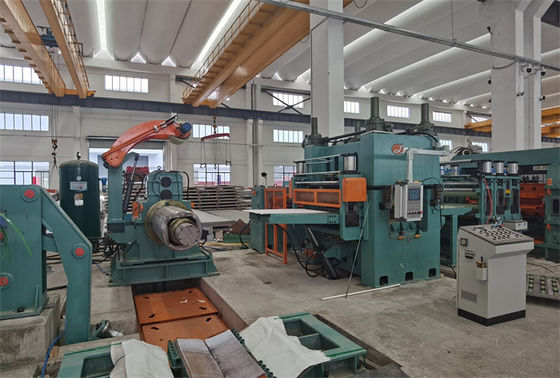

เส้นตัดตามความยาวคือการสร้างความยาวของแผ่นเหล็กแบนโดยการปรับระดับและตัดตามความยาว ประกอบด้วย uncoiler, leveler, rotary shear, stacker ฯลฯ โดยมีฟังก์ชันเสริมในการโหลดคอยล์, การวัดความยาว, การเคลือบฟิล์ม, การส่งแผ่นและการส่งออก ฯลฯ

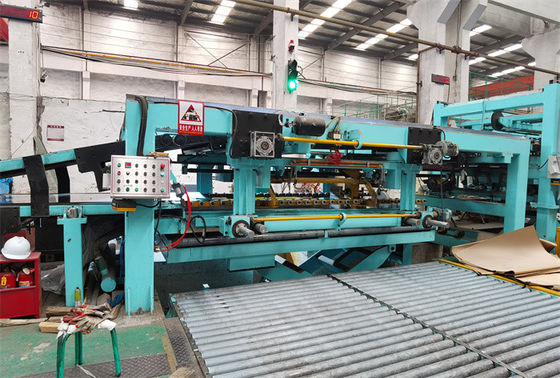

กระบวนการทำงานคือการคลายม้วน ปรับระดับลูกกลิ้ง 6 ลูกกลิ้ง 19 ลูก การวัดความยาว การตัดแบบโรตารีฟลายเชียร์ แผ่นตัดจะไปที่รถเรียงซ้อนคันแรกจนกว่าจำนวนการซ้อนจะถึงจำนวนที่ตั้งไว้ จากนั้นจึงย้ายไปยังรถเรียงซ้อนที่สองด้วยตนเองขณะที่แผ่นงานกำลังไปที่รถเรียงซ้อนที่สอง ให้ส่งออกแผ่นงานบนโต๊ะยกตัวแรกทีละตัวทีละตัว จากนั้นตัวเรียงตัวแรกจะกลับสู่สถานะทำงานวิธีนี้ทำให้สามารถตัดเหล็กม้วนได้อย่างต่อเนื่อง
กระบวนการทำงานเป็นไปโดยอัตโนมัติ ใช้การควบคุมเซอร์โว PLC และ HMI. บนหน้าจอสัมผัส สามารถกำหนดขนาดแผ่น จำนวนชิ้น คำนวณน้ำหนักแผ่น ยิ่งกว่านั้น มีฟังก์ชั่น: ตั้งค่าความเร็วการป้อน ตั้งค่าความยาวการป้อน ตั้งค่าจำนวนการป้อน สับเปลี่ยนระหว่าง แมนนวลและอัตโนมัติ, เริ่มอัตโนมัติ, หยุดอัตโนมัติ, หยุดชั่วคราว, ตัวนับศูนย์, ปุ่ม fwd-rwd, เฉือนขึ้น-ลง, สัญญาณเตือนข้อผิดพลาด ฯลฯ
ลูกกลิ้งเคลือบโครเมียม ลูกกลิ้ง PU โบลเวอร์ ฯลฯ มีบทบาทในการปกป้องพื้นผิวแผ่นจากการถูกทำร้าย
ยกเว้นการต๊าปเกลียวแบบแมนนวล ทั้งหมดจะทำงานโดยอัตโนมัติ
พารามิเตอร์:
| ป้อนวัตถุดิบและผลิตภัณฑ์สำเร็จรูป | |
| วัตถุดิบ | เหล็กกล้าไร้สนิมรีดร้อน / เย็น SUS304, 201, 316 |
| คุณสมบัติทางกล | ความต้านแรงดึง σb≤800Mpa, σs≤550Mpa |
| ความหนา | 0.2-2.0มม |
| ความกว้าง1 | 00 มม. - 1,000 มม. (สูงสุด) |
| คอยล์ OD | ≤Φ1800mm |
| รหัสคอยล์ | Φ508mm (ขยายเป็น Φ610mm พร้อมปะเก็น) |
| น้ำหนักสูงสุด | 10 ตัน 15 ตัน |
| ความยาวแผ่น | 200 - 3300มม |
| ความทนทานต่อความยาว | แอล0= 1M±0.3 มม. (ความเร็วสม่ำเสมอ) |
| แอล0= 1 M±0.4 มม. (ความเร่ง / การลดความเร็ว) | |
| ค่าเผื่อความยาวในแนวทแยง | แอล1= 1M±0.5mm |
| ความสูงซ้อน | สูงสุด 650 มม. (ไม้ค้ำสูงประมาณ 150 มม.) |
| น้ำหนักซ้อนสูงสุด | 5 ตัน |
| บิน CTL พารามิเตอร์ | ||
| 1 | ความเร็วเชิงเส้น | 0-60 ม./นาที |
| 2 | ความเร็วเกลียว | 0-15 ม./นาที |
| 3 | พาวเวอร์ซัพพลาย | 380V/50Hz/3PH |
| 4 | พลังงานที่ติดตั้ง | ประมาณ 200KW |
| 5 | ทางตัดขวาง | มีดโรตารี่สองอันบินสวนทางกัน |
| วัดความยาวแผ่นและตรงกับจังหวะการตัด | ||
| 6 | วิธีการควบคุม | การควบคุม AC, CNC และ PLC |
| 7 | ขับมอเตอร์ | ก.มอเตอร์คอยล์เย็น: AC 30KW b.มอเตอร์ปรับระดับ: AC 75KW |
|
ค.เซอร์โวมอเตอร์กรรไกรบิน: ไฟฟ้ากระแสสลับ 90KW |
||
องค์ประกอบ:
| รายการ | จำนวน | |
| 1 | สถานีโหลด | 1 |
| 2 | กำลังโหลดรถ | 1 |
| 3 | Decoiler แกนเดี่ยว | 1 |
| 4 | เครื่องปรับระดับ 6Hi ที่แม่นยำ (19 ลูกกลิ้ง) | 1 |
| 5 | อุปกรณ์ป้อน Servo (รวมอุปกรณ์เคลือบบัตร) | 1 |
| 6 | เครื่องตัดแมลงวันความเร็วสูงแบบโรตารี่ | 1 |
| 7 | สายพานลำเลียงสามขั้นตอน | 1 |
| 8 | 1เซนต์เครื่องเรียงกระดาษอัตโนมัติ | 1 |
| 9 | 2ndรถยกอัตโนมัติ | 1 |
| 10 | ระบบไฮดรอลิค | 1 |
| 11 | ระบบนิวเมติกส์ | 1 |
| 12 | ระบบหล่อลื่น | 1 |
| 13 | ระบบไฟฟ้า | 1 |

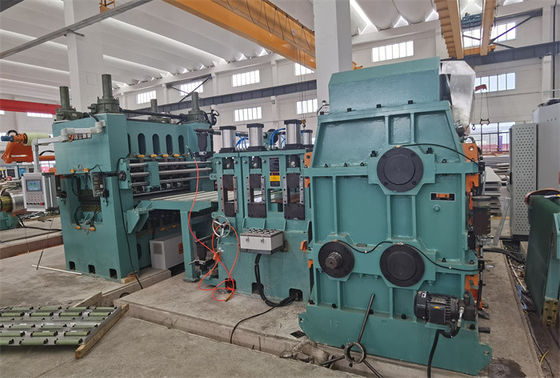

6 ตัวปรับระดับความแม่นยำสูง:
