รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องทำท่อ HR CR ท่อเหล็ก ERW | ป้อนข้อมูล: | เหล็ก HR CR, เหล็กเส้นอาบสังกะสี |
|---|---|---|---|
| เอาต์พุต: | ท่อ Φ38~Φ114 | ความเร็วในการผลิต: | 30- 80 ม./นาที |
| พื้นที่ดิน: | 65ม.x6ม | ช่างเชื่อม HF: | โซลิดสเตต350KW |
| ตัด: | เลื่อยบิน | เครื่องมือ: | ลูกกลิ้ง Cr12 |
| เทคโนโลยีการขึ้นรูป: | ลูกกลิ้งแนวนอน 7 + 5 | เพลาลูกกลิ้ง: | แนวนอน 80 มม |
| เน้น: | เครื่องทำท่อ ERW 80m / นาที,เครื่องทำท่อ ERW HG 89,เครื่องทำท่อเหล็ก HR CR |
||

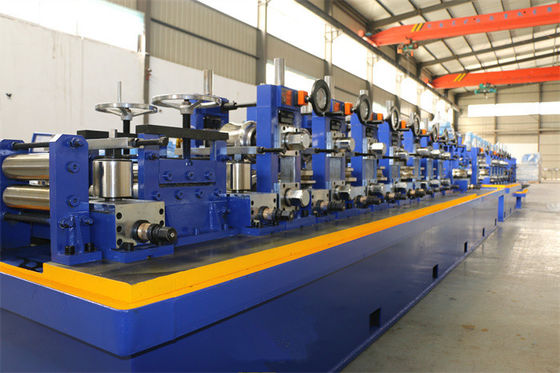

HR CR Steel Pipe ERW Tube Making Machine สายการผลิต ( HG 89 )
โรงสีท่อเชื่อมความถี่สูงนี้เป็นอุปกรณ์พิเศษในการผลิตท่อเชื่อมตะเข็บตรงความถี่สูงสำหรับท่อโครงสร้างและท่ออุตสาหกรรมที่มีΦ38mm~Φ114mm และความหนาของผนัง 1.0~4.0mmด้วยการออกแบบที่เหมาะสมที่สุด การเลือกใช้วัสดุที่ดีที่สุด และการผลิตและการม้วนที่แม่นยำ ทำให้สามารถเข้าถึงสายการผลิตทั้งหมดที่มีความแม่นยำสูงและความเร็วสูงได้ภายในช่วงเส้นผ่านศูนย์กลางท่อและความหนาของผนังที่เหมาะสม สามารถปรับความเร็วในการผลิตท่อได้
การแยกสายการผลิตท่อ HG 89:
| วัตถุดิบ | |
| เหล็กกล้าคาร์บอนต่ำ เหล็กกล้าผสมต่ำ HR หรือ CR แรงดึง: σb≤600Mpa จุดคราก: σs≤315MPa 0.8 - 3.0 x 400 มม., ID508 มม. OD1800 มม., 5T |
|
| ท่อสำเร็จรูป | |
|
ขนาดท่อกลม:Φ38~Φ114mm x 1.0~3.5mm x 4~10m. 30×30มม.~100×100มม. * 1.0มม.~3.5มม 20×40มม.~80×120มม. * 1.0มม.~3.5มม(ก:b≤2:1) |
|
| พารามิเตอร์เครื่อง | |

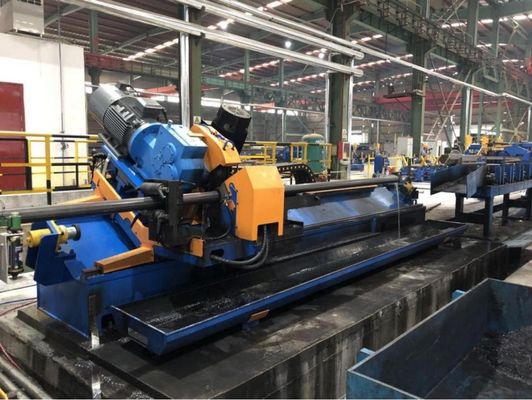

| Decoiler, การขยายตัวของไฮดรอลิก, เบรกลม เครื่องเชื่อมเฉือน & ก้น อัตโนมัติ 16-250A สะสมเกลียวแนวนอน,Φ5 ม., ป้อน 150 ม./นาที, 40KW หน่วยขึ้นรูปและปรับขนาด, 320KW DC, ลูกกลิ้งแนวนอน 7+5, ลูกกลิ้งแนวตั้ง 9+5 เลื่อยบินแรงเสียดทานร้อน φ700×70×4ใบเลื่อย 40KW หมดโต๊ะ 3KW 3เครื่องเชื่อม HF 50KW จำนวน 1 ชุด ลูกกลิ้งตามขนาดท่อลูกค้า กำลังติดตั้งทั้งหมด: 750KW ความเร็วสาย: 30-80m/min |
เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
