รายละเอียดสินค้า:
|
| ชื่อ: | เกจวัดความหนา สเตนเลส ตัดเป็นเส้นยาว | วัสดุ: | SUS201 , SUS304 , SUS410 |
|---|---|---|---|
| ความหนาของแผ่น: | 2-16มม | ความกว้างของแผ่น: | 1000-2000มม |
| ความยาวแผ่น: | 1,000-12,000มม | ความเร็วตัด: | 8 แผ่น/นาที x 2 ม |
| รหัสคอยล์: | 508มม.,610มม.,760มม | น้ำหนักม้วน: | 30T |
| ความทนทานต่อความยาว: | +/- 0.5 มิลลิเมตร | ความเรียบ: | 1.5 มม./ตร.ม |
| ไม่มีตัวปรับระดับ: | เครื่องปรับระดับสองชั้น | พื้นที่ดิน: | 60ม.x13ม |
| เน้น: | การตัดขอบตัดเป็นเส้นความยาว,ขนาดหนาตัดเป็นเส้นยาว,เครื่องปรับระดับคู่ตัดเป็นเส้นยาว |
||

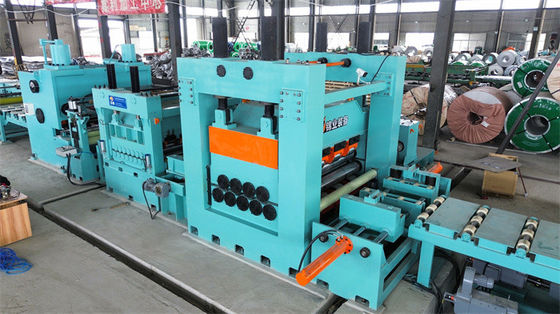

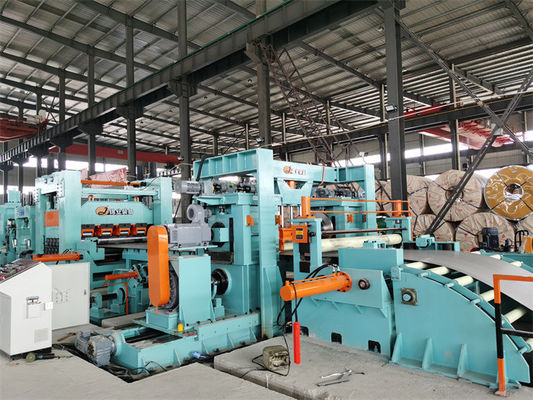

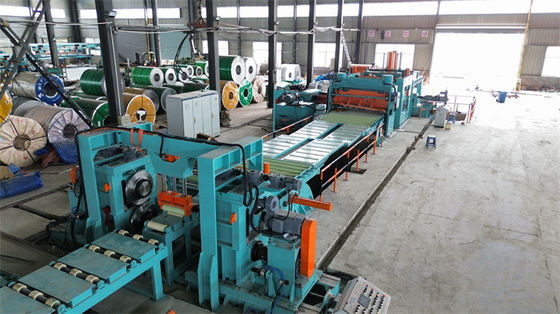

สแตนเลสขนาดหนาตัดตามความยาวเส้น 2-16 X 2000 Double Levelers With Edge Trimming
หนา Gauge สแตนเลสตัดต่อความยาวเส้นคือความแม่นยําสูงภาระหนักตัดความยาว, ค่าใช้จ่ายของมันมากกว่ามากกว่าธรรมดาตัดความยาวงบประมาณสาย 2-16mm ความหนาระดับต้องการสอง levelers, ยืนติดกัน,อีกตัวหนึ่งสําหรับ 4-16 มม.. นอกจากนี้เส้นตัดแผ่นสแตนเลสมีหน้าที่การตัดขอบ, การเคลือบหนัง, charaters stacking อัตโนมัติสามารถนําคุณไปดูสายการทํางานในโรงงานลูกค้าของเรา.
สแตนเลสแบบ SUS200, SUS300, SUS400 เทียบกับสแตนเลสคาร์บอนทั่วไป ความแข็งแรง ≤ 270Mpa ความแข็งแรงในการดึง ≤ 465Mpaความแข็งแรงของแผ่นเหล็กไร้ขัด ความแข็งแรง ≤ 500Mpa ความแข็งแรงในการดึง ≤ 800Mpa
การประกอบและปารามิเตอร์:
| ไม่ ไม่ | การประกอบ | ปริมาตร / การตั้งค่า |
| 1 | หมุนม้า | 30T |
| 2 | เครื่องปลดลวดสองมังกร | Φ500-800 มิลลิเมตร ความจุ 30 ตัน |
| 3 | เครื่องปั่นและเครื่องปรับระดับ 5 ล้อ | Φ250 มิลลิเมตร, 200KW |
| 4 | เครื่องสะสมหลุม | 6000 มม. |
| 5 | คู่มือข้าง 1# | ไฮดรอลิก 1000-2000mm |
| 6 | เครื่องตัดขอบ |
ร่างที่แยกแยก การควบคุมความถี่ ขอบ 3-8 มม. |
| 7 | เครื่องบดขยะและโต๊ะม้วน | คู่มือสกร็อป เครื่องปั่นไฮดรอลิก |
| 8 | คู่มือข้าง 2# | ไฮดรอลิก 1000-2000mm |
| 9 | 11 เครื่องปรับระดับม้วน |
2 เครื่องปรับระดับ 4Hi 300KW Φ210 mm 132KW, Φ130 มม. |
| 10 | เครื่องปรับรหัสหมุน | ตัวแทน ออมรอน |
| 11 | เครื่องตัดน้ํา | ภาระหนัก 55KW |
| 12 | โต๊ะม้วน | 4000 มม |
| 13 | Stacker และตาราง X | ประเภทหุบระเบิด ขนาด 6m x 2 |
| 14 | ระบบไฮดรอลิก | วาล์ว Rexroth ปั๊ม Yuken |
| 15 | ระบบควบคุมไฟฟ้า | การขับเคลื่อนปาร์คเกอร์ DC, Siemens PLC และ HMI |
SUS201, SUS304, SUS410เดี๋ยวนะnless Steel Specification สําหรับการอ้างอิง:
| ซีรี่ย์ SUS | ระดับชาติ | เกรด ASTM | TS ((Mpa) | YS ((Mpa) |
| 200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 Cr-Ni |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 Cr |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
ตัวละคร:

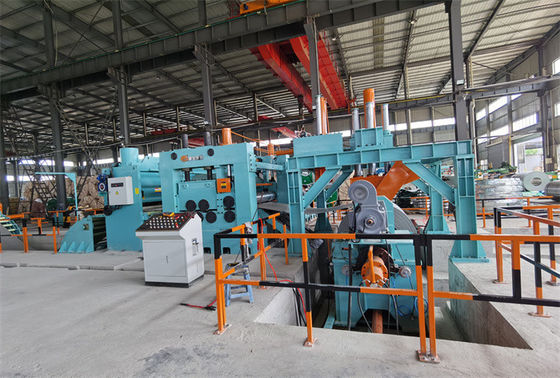

1.Uncoiler / Decoiler เครื่องลอกลอก
การตัดเส้นยาวที่หนัก จับม้วนเหล็กหนักของขนาดใหญ่
แต่ละมังกรมีสามขั้นตอน การเปิดและปิดของมังกรสองโดยกระบอกไฮดรอลิก
อุปกรณ์ความดันกลับติดตั้งบนพื้นฐานของ uncoiler เพื่อให้มั่นคงในการ uncoiling
2. เปิดหัวโปตัลแรมโค้ล
กรอบโปตัลแข็งแรงมาก มีกลมสกัดสนับเบอร์ และกลมขัดตรงบนกรอบ
เครื่องกดสล็อบบเบอร์แบบไฮดรอลิก บนโค้ลเหล็ก และมุมกดลงสามารถปรับได้
รอลเลอร์ขัดขวางสามารถเลื่อนไปข้างหน้าไปข้างหลัง เพื่อติดตามหัวแผ่นและขัดขวางมัน
พล็อปเปลือกที่ติดตั้งบน preleveler สนับสนุนหัวโค้ลในขณะที่ขัดหัวโค้ล roller press.
3. 2 + 5 แรก pre leveler
รอลเลอร์มีขนาดใหญ่และแข็งแรง ช่วยลดความเครียดภายในของสอยเหล็ก
เพื่อบรรเทาความเครียดการบิดที่ถูกล่องไปสู่สภาพผ่อนคลาย
4. การตัดขอบ: ก่อนและหลังจากพื้นที่ตัดขอบมีหลุมสะสมหนึ่ง, การตัดขอบเป็นสองแขนสลิเตอร์ดิสก์คานติเลเวอร์เปิดและปิดตามความกว้างแผ่นด้วยม้วนพิมพ์เพื่อไม่ให้แผ่นหลักพับ, แล้วสองขอบ scrap rewinders.
5. เครื่องปรับระดับหนัก ((เครื่องปรับระดับคู่)
จํานวนของภาระหนัก leveler จะ 13pcs, 11pcs หรือ 9pcs, กว้างของม้วนจะ 180mm -230mm -300mm,
ช่องว่างและมุมของม้วนบนและม้วนล่างสามารถปรับ
ไม่มีการหยุดการปรับระดับ, การปรับระดับทํางานอย่างต่อเนื่องโดยไม่ต้องกดแผ่นเหล็กขณะที่ตัด synchro, นี้เป็นสิ่งที่ดีสําหรับการปกป้องพื้นผิวแผ่นเหล็กโดยไม่ทิ้งรอยม้วน
เมื่อการตัดตัดหยุด, เครื่องปรับระดับถูกจับและหยุดภายใต้การวัด Encoder.
เครื่องปรับขนาดใหญ่นั่งก่อนเครื่องปรับขนาดเล็ก ตามความหนาของแผ่นเพื่อเลือกเครื่องปรับที่เหมาะสมเพื่อผลิตแผ่นความราบที่ดีที่สุด
6. การตัดน้ํา
การตัด: กรอบแข็งแรง, สถานที่ไฮดรอลิกแข็งแรงสําหรับการตัด, ประเภทการตัด pendulum, หยุดการตัดภายใต้การวัด encoder

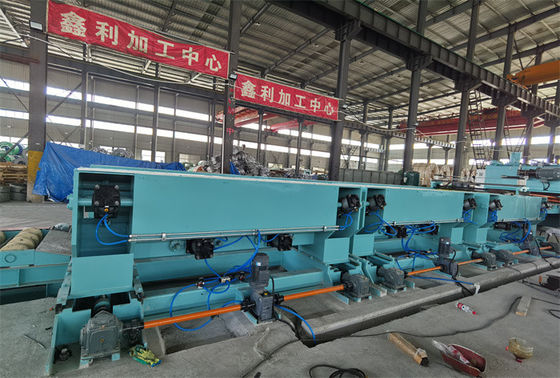

7อัตโนมัติ สต็อปเกอร์
โบมล็อคสต็อป, รับแผ่นแต่ละบนแขนม้วน, เปิดแขนทั้งสองที่จะปล่อยแผ่นตกลงบนโต๊ะยก
โต๊ะม้วน ส่งแผ่นที่สะสมออกมาเพื่อบรรจุ
8การควบคุมอัตโนมัติ กระบวนการทั้งหมดอยู่ภายใต้การควบคุมของ PLC ในโหมดอัตโนมัติ
