รายละเอียดสินค้า:
|
| ชื่อ: | AGC / AFC / APC Tandem สายการรีดเย็น | วัสดุ: | เหล็กกล้าคาร์บอน HRPO |
|---|---|---|---|
| ป้อนข้อมูล: | 2-3x650มม | เอาต์พุต: | 0.25-0.8 x 650 มม |
| ความเร็วในการหมุน: | 360ม./นาที | โรลเลอร์งาน: | เส้นผ่านศูนย์กลาง 210 x 750 |
| ลูกกลิ้งสำรอง: | เส้นผ่านศูนย์กลาง 650 x 730 | การควบคุมความหนา: | ไฮดรอลิก AGC, AFC, APC |
| พลังงานทั้งหมด: | 5000KW | พื้นที่ดิน: | 60ม.x15ม |
| เน้น: | APC Tandem Cold Rolling Mill,AFC Tandem Cold Rolling Mill,AGC Rolling Mill พร้อม CPC Uncoiling |
||

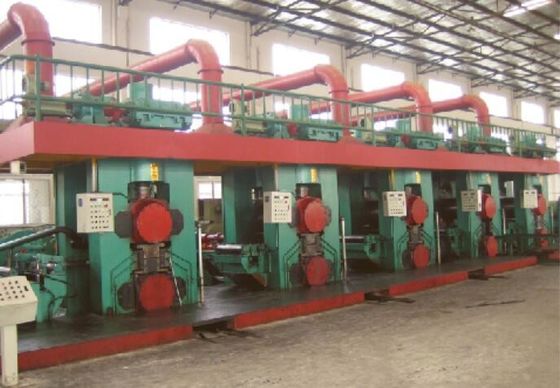

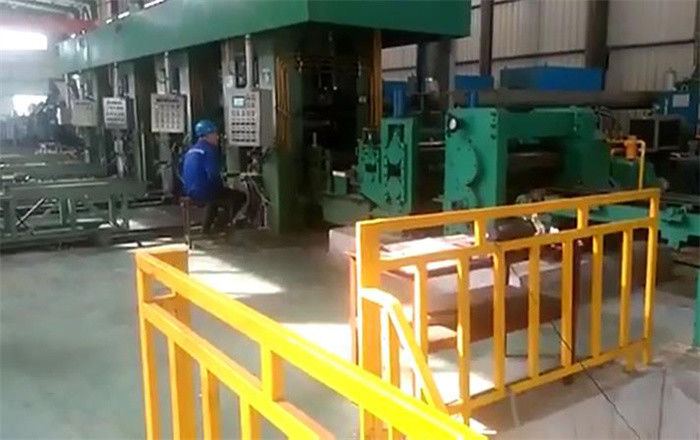

AGC / AFC / APC สายการผลิตเครื่องรีดเย็นควบคู่กับ CPC Uncoiling
องค์ประกอบ:
ไหล:
แคร่โหลดไฮดรอลิก → uncoiler ขยายตัวไฮดรอลิก → เครื่องยืดห้าม้วน → แท่นเชื่อมและตัด → แพลตฟอร์มการประมวลผลอินพุต → โรงสีหลัก (6 ชุด 750 4Hi Cold Mill) → แพลตฟอร์มการประมวลผลเอาต์พุต → Recoiler การขยายตัวไฮดรอลิก → แคร่ขนถ่ายไฮดรอลิก
พารามิเตอร์:
| วัสดุแถบโลหะ: |
|
เหล็กกล้าคาร์บอน (Q195,Q235,08AL) |
| ชม.,ชม.เหล็กดำ, |
| หลังจากการหลอมระดับกลาง |
| รหัสคอยล์: 508 มม.； |
| OD คอยล์ : สูงสุด 1800 มม |
| น้ำหนักคอยล์ : สูงสุด 12,000 กก |
| ความหนาของแถบ: 2 - 3 มม.； |
| ความกว้างแถบ: 550 - 750 มม.； |
| ข้อกำหนดของผลิตภัณฑ์สำเร็จรูป: |
| รหัสคอยล์: 508 มม.； |
| คอยล์ OD:สูงสุด 1800 มม |
| น้ำหนักคอยล์: สูงสุด 12,000 กก. ( |
| ความหนาของแถบสำเร็จรูป: 0.25- 0.8 มม.； |
| ความกว้างของแถบ: 550 - 750 มม.； |
| ความแม่นยำของผลิตภัณฑ์สำเร็จรูป: |
| ความแตกต่างของความหนาในทิศทางตามยาว (ในการกลิ้งที่มั่นคง): |
| <±0.005 มม.(d<0.5 มม.) <0.6%(มากกว่า 0.5 มม.) |
| พารามิเตอร์เครื่อง: |
| แรงหมุนสูงสุด: 7000KN； |
| ความเร็วสูงสุดของสาย: 360 ม./นาที； |
| ความเร็วเกลียว: 20 ม./นาที ； |
| ลดความหนา: |
| ลดความหนาสูงสุดถึง 90% (แตกต่างกันไปตามคุณสมบัติของแถบเหล็ก) |
| แรงดึงกลับ: 70 kN |
| มอเตอร์รีคอยล์เลอร์: 430KW DC |
| เส้นผ่านศูนย์กลางลูกกลิ้งทำงาน φ210mm - 200mm； |
| เส้นผ่านศูนย์กลางลูกกลิ้งสำรอง φ650 -620mm； |
| ส่วนคอลัมน์โรงสี: 350 x 450 มม.； |
| แบริ่งลูกกลิ้งสำรอง:FCD72104380 |
| เส้นผ่านศูนย์กลางแกนหมุนคลายเกลียว: 508 มม |
| เส้นผ่านศูนย์กลางแกนหมุน: 508 มม |
| ช่องว่างระหว่างลูกกลิ้งทำงานสูงสุด:70 มม |
| แรงดันระบบไฮดรอลิกสำหรับกระบอกไฮดรอลิกแบบกดขึ้น:25 Mpa |
| แรงดันไฮดรอลิกสำหรับการดัดลูกกลิ้ง การถ่ายโอนลูกกลิ้งตรงกลาง การทรงตัว การดันด้านข้าง: 21Mpa |
| แรงดันไฮดรอลิกปกติ: 10Mpa； |
| มอเตอร์หดตัว: 430KW； |
| มอเตอร์โรงสีหลัก: 700KW x 6 |
การควบคุม AGC:
ระบบควบคุมความหนาอัตโนมัติ ประกอบด้วย เครื่องวัดความหนา ตู้ควบคุมไฟฟ้า ตัวกระตุ้นเพื่อแก้ไขค่าความเบี่ยงเบนของความหนาเครื่องวัดความหนาวัดความหนาของแถบอย่างต่อเนื่อง ด้านหนึ่งแสดงและบันทึกค่าความเบี่ยงเบนของความหนา อีกด้านหนึ่งป้อนสัญญาณความเบี่ยงเบนของความหนาไปยังระบบควบคุมไฟฟ้าตู้ควบคุมจะจัดการกับสัญญาณความแตกต่างของความหนา ให้คำสั่งกับแอคชูเอเตอร์เพื่อแก้ไขความหนา แอคชูเอเตอร์จะปรับการกดลงของโม่เพื่อเปลี่ยนช่องว่างของลูกกลิ้งด้วยมอเตอร์หรือกระบอกไฮดรอลิก หรือปรับแรงดึงกลับโดยการเปลี่ยนกระแสกระดองของรีคอยล์ ดังนั้น ความหนาของแถบได้รับการแก้ไขแล้วสมการสปริงและเส้นโค้งการยืดตัวของยางยืดเพื่อควบคุมความหนา
โหมดการควบคุมของ AGC:
