เส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนัก

เส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนัก
Basic Properties
country of origin
อู๋ซี ประเทศจีน
Brand Name
Jinye
ใบรับรอง
ISO, CE
PRODUCT MODEL
(1-8) X 2000
Trading Properties
MOQ
1 ชุด
Packing
7 x 40HC
period for dispatch
180 -210 วัน
payment method
L/C, T/T
Supply Capacity
5 ชุดต่อปี

Product Details

เน้น:

q235 สายตัดโค้ล

,

q195 สายตัดโค้ล

,

เครื่องตัดสอยเหล็ก HR

Name: เส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนัก
Heavy Gauge: 1 -8มม
Coil Width: 1000-2000มม
Coil Weight: 30T
Number Of Slitting: 8 มม. x 8 คัท
Slitting Speed: ปรับได้ 0-60 -120 ม./นาที
Land Area: 40m x 13m
Total Power: 500KW
Recoil Mandrel: เส้นผ่านศูนย์กลาง 610 มม
Tension Type: 5 ลูกกลิ้ง
Uncoiler: หัวคู่
Knife Change: แขนยื่นแบบหมุนได้
Recoiler: ตัวคั่นเฟรมพอร์ทัล
Product Brief
สายตัดสอยเหล็กขนาดหนัก HR สําหรับ 8 X 2000 ASTM1008,Q195,Q235,08steel เกี่ยวกับสายตัดสอยเหล็กขนาดใหญ่ เราส่งเครื่องตัดแผ่นหนาขนาดสูง 6x2000 เครื่องตัด 2 ตัว ไปยังอินเดีย16 x1650 HR สายตัดไปยังมาเลเซีย, 12x1250mm slitter ไปยังจังหวัดเชียงใหม่ในประเทศ เป็นต้น เราออกแบบเครื่องตัดตามที่ลูกค้าต้องการ การ...
Product Description

สายตัดสอยเหล็กขนาดหนัก HR สําหรับ 8 X 2000 ASTM1008,Q195,Q235,08steel



เกี่ยวกับสายตัดสอยเหล็กขนาดใหญ่ เราส่งเครื่องตัดแผ่นหนาขนาดสูง 6x2000 เครื่องตัด 2 ตัว ไปยังอินเดีย16 x1650 HR สายตัดไปยังมาเลเซีย, 12x1250mm slitter ไปยังจังหวัดเชียงใหม่ในประเทศ เป็นต้น เราออกแบบเครื่องตัดตามที่ลูกค้าต้องการ

การตัดแผ่นโค้ลหนาในทิศทางยาว เช่น เหล็กคาร์บอนธรรมดา 8 มิลลิเมตร, 10 มิลลิเมตร, 12 มิลลิเมตร, 14 มิลลิเมตร หรือการตัดสัดส่วนขนาดหนักความแรงสูง เช่น 4 มิลลิเมตร, 5 มิลลิเมตร, 6 มิลลิเมตร, 7 มิลลิเมตร, 8 มิลลิเมตร, ฯลฯเครื่องตัดต้องทนภาระหนัก และโครงสร้างเครื่องต้องมีความแข็งแกร่งโครงสร้างและการทํางานอัตโนมัติ.





คุณลักษณะ:

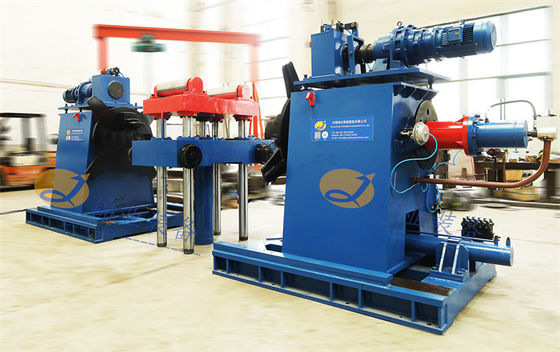

  1. เครื่องปลดหัวสองหัวขนาดใหญ่: แผ่นม้วนเหล็กหนามักหนักและมีเส้นผ่าตัดภายนอกขนาดใหญ่ น้ําหนักม้วนสูงสุดสามารถ 30-40T และเส้นผ่าตัดภายนอกสูงถึงประมาณ 2200 มม.กว้างของโค้ลภายในไม่ค่อยปกติ, ดูเป็นรูปร่างโอวาล, สอง mandrels กระโปรงตรงข้ามสามารถสนับสนุนง่าย coil ภายใน.
  2. แรง 5 รอลล์ pre-leveler ก่อนการตัด: แผ่นหนาถูกกลมขึ้นเพื่อให้เป็น coils ในสายการกลม, แพร่รัศมีการกลมของแผ่นมีแรง,สายการปรับขนาดที่แข็งแรงสามารถชื้นรังสีโค้งโค้ลให้เป็นเรียบพร้อมสําหรับการตัดต่อ
  3. เครื่องขยับ 5 รอลล์: ความเครียดของ 5 รอลล์คือ 3 มากกว่า 2 โครงสร้างรอลล์, การรักษาแผ่นเหล็กอย่างใกล้ชิดภายใต้ความเครียดการถอนที่มั่นคง

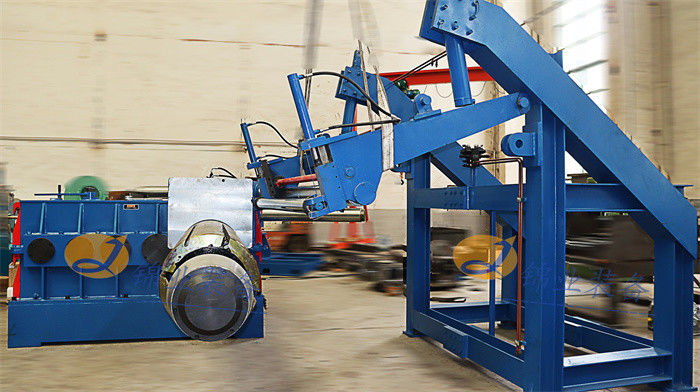

  4. เส้นแยกกรอบพิมพ์เหนือ recoiler: เพื่อให้แน่ใจว่าการถอยถอยต่อเนื่อง ทุกเส้นต้องถูกจัดไว้อย่างเรียบร้อยและแน่น 1 ชั้นบนชั้นล่างกรอบสื่อแยกไฮดรอลิกยืนมั่นคงบนรากฐาน, การกดแกนแยกออกบนแผ่นย้อนกลับโดยกล่องไฮดรอลิกสอง
  5. Slitter และ recoiler: โครงสร้างเหมือนกับปกติ, แข็งแรงกว่ามาก, และบางส่วนใช้วัสดุพิเศษ. การตัดและ recoiling ทํางานในการร่วมกันโดยการควบคุม PLC.
  6. การนําทางด้านการปรับแบบมอเตอร์: สําหรับแผ่นวัดความหนา, การนําทางด้านการปรับแบบมอเตอร์โดยการกดปุ่มบนแพเนล
  7. เครื่องล่อขยะสองเครื่องในแต่ละด้าน: ขับเคลื่อนโดยอิสระโดยมอเตอร์ความถี่ AC ใหญ่
  8. การควบคุมไฟฟ้า: ตู้ขับเคลื่อนหลักอยู่เบื้องหลังเครื่องตัดบนด้านขับเคลื่อน, แผ่นผู้ประกอบการนั่งอยู่ด้านหน้าของเครื่อง, ซึ่งมีจอสัมผัสและ Siemens PLC.



 การประกอบและปารามิเตอร์:



ไม่ ไม่ การประกอบ ปริมาตร
1 การให้อาหาร รถโค้ล 30T
2 เครื่องปลดลวดสองมังกร Φ500-800 มิลลิเมตร ความจุ 30 ตัน
3 เครื่องปั่นและเครื่องปรับระดับ 5 ล้อ Φ200 มิลลิเมตร, 75KW
4 เครื่องตัดน้ํามัน 10 x 2000
5 โต๊ะม้วนเครื่องส่ง ความยาว 4000 มม.
6 การนําด้านและ Pres Roller ความกว้าง 500-2000 มิลลิเมตร
7 เครื่องตัด Φ280mm, 250KW
8 เครื่องปั่นขีดขีดขีดขีด และ Strips tails Press 7.5KW x 2
9 เครื่องสะสมหลุม ความยาว 5000 มม.
10 เครื่องแยกก่อน เครื่องยืด เครื่องปรับระดับ การแยกสองครั้ง 3 มากกว่า 2 รอลเลอร์ความดันและความดันชนิดแผ่น
11 ReCoiler (มีแผ่นแยก, เครื่องผลัก) Φ610mm, 300KW, 30T
12 สายโค้ลปล่อยรถ 30T
13 ระบบไฮดรอลิก วาล์ว Rexroth ปั๊ม Yuken
14 ระบบควบคุมไฟฟ้า พาร์คเกอร์ DC drive, Siemens PLC และจอสัมผัส



เส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนักเส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนัก

เส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนัก

เส้นตัดเหล็กม้วนเหล็ก HR เกจวัดหนัก
