รายละเอียดสินค้า:
|
| ชื่อสินค้า: | สแตนเลส 6 Hi Level Cut to Length Line with Edge Trimming สแตนเลส 6 Hi Level Cut to Length Line with | วัสดุ: | HR, CR สายม้วนแผ่นเหล็กไร้ขัด |
|---|---|---|---|
| ตัดความยาว: | 500 -3000-6000 มม. | ตัดความถี่: | 50-60 ครั้ง/นาที |
| ความเร็วตัด: | 1m, 45pcs; 2m, 30pcs | ตัวปรับระดับ: | สูง 6 |
| ที่กันจอนขอบ: | ตัวแยกแผ่นดิสก์ | ซ้อน: | รถยกซ้อนคู่ |
| เครื่องขับตัด: | มอเตอร์เซอร์โวสความเร็วสูง | สีเครื่อง: | ปรับแต่ง |
| วนซ้ำ: | ก่อนและหลังการตัดขอบ | ||
| เน้น: | การตัดขอบตัดเป็นเส้นความยาว,การตัดระดับ 6 hi เป็นเส้นความยาว,สายสแตนเลสตัดตามความยาว |
||

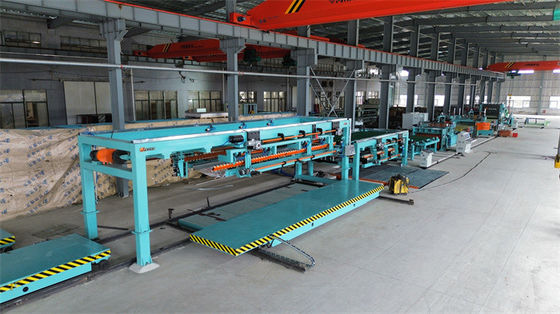

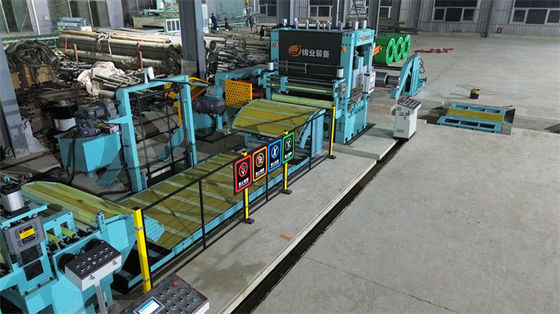

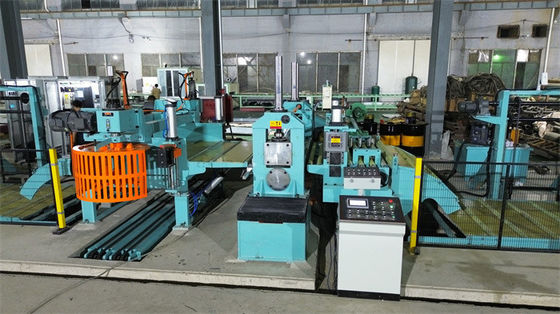

สแตนเลส 6 Hi Level Cut to Length Line with Edge Trimming สแตนเลส 6 Hi Level Cut to Length Line with Edge Trimming สแตนเลส
แผ่นสแตนเลสมีพื้นผิวเรียบ, พลาสติกิสต์สูง, ความแข็งแรงสูง, และความแข็งแรงทางกลสูง, ความต้านทานต่อการกัดสั่น, และการใช้งานที่กว้างขวางมากขึ้นแผ่นสแตนเลสถูกแบ่งประเภทเป็นหลัก 200 ซีรี่ย์, 300 ซีรีส์, และ 400 ซีรีส์, มีความต้องการที่สูงขึ้นสําหรับกระบวนการตัด, เช่น ความเรียบ, ความเรียบ, ความแม่นยําของความยาว, และความเหมือนกันของวัสดุ.
สายตัด servo ความเร็วสูงของบริษัทของเราสําหรับแผ่นเหล็กไร้ขัด เป็นที่นิยมมากในตลาดการแปรรูปแผ่นเหล็กไร้ขัด ทั้งหมดสายการผลิตมีความแม่นยําการแปรรูปสูงการทํางานแบบอัตโนมัติเต็ม, และประสิทธิภาพการผลิตที่สูง หน่วยหลักของสายทั้งหมดประกอบด้วยฟังก์ชันการให้อาหารกันความเครียดของ unwinder, เครื่องปรับระดับ 6Hi, (เครื่องตัดขอบ),เครื่อง 9 รอลล์เซอร์โวความยาวคงที่, เครื่องตัดเชือก servo, เครื่องค้อนคู่, ฯลฯ ความยาวของแผ่นมีมากกว่า 500 มม.ความเร็วการผลิต 45 แผ่น/นาที x 1m บอร์ด, และแผ่น 30 / นาที x 2m บอร์ด
ประกอบ:
| ไม่ ไม่ | การประกอบ | Qty |
1 | เครื่องเตรียมโค้ล | 1 คู่ |
2 | รถบรรทุกโค้ล | 1 ชุด |
3 | แขนสนับสนุน uncoiler | 1 ชุด |
4 | อุปกรณ์ปลดลวด + รอลเลอร์ลวดลวดลวด + เครื่องปั่นกระดาษ | 1 ชุด |
5 | เครื่องปรับระดับ 6H + เครื่องทําความสะอาดม้วนงาน | 1 ชุด |
6 | วงกลมม้วนแบบ Cascade | 1 ชุด |
7 | การนําทางด้าน | 1 ชุด |
8 | NC การให้อาหาร servo | 1 ชุด |
9 | โฟมสองด้าน / เครื่องเลมเนอร์กระดาษไฟฟ้าสแตตติก | 1 ชุด |
10 | เครื่องตัดเชือก | 1 ชุด |
11 | วงเข็มขัดขนส่ง + รถใบขยะ | 1 ชุด |
12 | เครื่องสต๊อปเกอร์คู่ | 2 ชุด |
13 | โต๊ะม้วนผลิต | 2 ชุด |
14 | ระบบไฮดรอลิก | 1 ชุด |
15 | ระบบปนูเมติก | 1 ชุด |
16 | ระบบควบคุมไฟฟ้า | 1 ชุด |
ตัวละคร:
1ในการออกแบบและการผลิตของสายการผลิต โดยพิจารณาการปกป้องพื้นผิวกระดาษ โครมโคลเลอร์ โคลเลอร์เคลือบยาง กลมก้อนปนูเมติก เป็นต้นจะให้ความคุ้มกันที่ดีสําหรับพื้นผิวของบอร์ด.

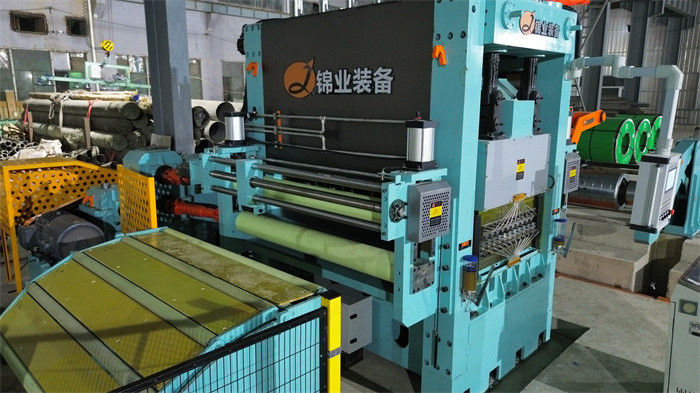

26. เครื่องปรับระดับสูง: ที่นั่งพ่วงของม้วนปรับระดับสามารถมักสลับกันกับการปรับความโค้งของม้วนปรับระดับการสัมผัสระหว่างพื้นฐานม้วนการสนับสนุนและขั้วขั้วด้านบนและด้านล่าง ใช้การสัมผัสกลม. ในขณะที่ปรับม้วนรองรับ, มันสามารถจัดให้ตรงกันอย่างอิสระเพื่อให้แน่ใจว่าม้วนรองรับและม้วนกลางอยู่ในสายสัมผัส, ซึ่งเป็นประโยชน์ในการปกป้องม้วนงาน
3. การให้อาหารความยาว: อุปกรณ์พร้อมกับอุปกรณ์ตั้งตําแหน่งรอง (ควบคุมวงจรปิดเต็ม) ซึ่งสามารถหลีกเลี่ยงการผลักดันของการกดและการปรับขนาดของวัสดุได้อย่างมีประสิทธิภาพทําให้ขนาดตัดแม่นยํามากขึ้นมันประกอบด้วยสองชุดของลวด clamping ความยาวคงที่, กับโครงสร้างการเสร็จการลวดห้าในกลาง, รับประกันการให้อาหารแม่นยําโดยไม่ต้องเลื่อน.
4เครื่องตัดแผ่น servo: ขับเคลื่อนโดยมอเตอร์ servo, ความเร็วการตัดเร็วช่องว่างระหว่างใบเลื่อยสามารถปรับโดยเร็วโดยมอเตอร์ servo ผ่านอินเตอร์เฟซมนุษย์-เครื่องใบมีด 4 ด้านสามารถใช้ได้อย่างแลกเปลี่ยนกับใบมีดที่แลกเปลี่ยนได้ เพื่อให้เกิดผลกําไรทางเศรษฐกิจสูงสุดการตัดจากด้านล่างไปข้างบนด้วย burrs ชี้ขึ้นสามารถป้องกันการเสียหายของสายพานขนส่งได้อย่างมีประสิทธิภาพ.
5ระบบสตั๊ก: ใบถูกขนส่งโดยเข็มขัดขนส่งไปยังราครวมเพื่อสตั๊กเรียบร้อยโต๊ะยกของแผ่นเหล็ก stacked สามารถลงโดยอัตโนมัติกับการเพิ่มความสูงของแผ่นเหล็ก stacked; เมื่อจํานวนของแผ่นเหล็กที่ก้อนสูงถึงค่าที่กําหนดไว้บนจอสัมผัส เส้นการผลิตจะหยุดโดยอัตโนมัติขับรถบรรทุกการปล่อยออก (หรือออกรถบรรทุกม้วน), และในเวลาเดียวกัน, เข้าสู่วงจรการทํางานต่อไปบน rack stacking อีก
6สามารถตัดความยาวหลายรายละเอียดพร้อมกันโดยไม่หยุดเครื่อง (การตัดออนไลน์)
ปริมาตร:
| ไม่ ไม่ | รายการ | ปริมาตร |
1 | วัสดุ | สแตนเลส SUS 304 & 316 |
2 | | 0.4-3.0 มิลลิเมตร |
3 | ความกว้างของแผ่นโค้ล | 300-1600 มม. |
4 | กว้างนอกของโค้ล | ≤ Φ2000mm |
5 | กว้างภายในโค้ล | Φ508mm,Φ610mm |
6 | น้ําหนักโค้ลสูงสุด | 25T |
7 | | |
| สินค้าเสร็จ | ||
1 | ความยาวการตัด | Stacker1, 300-3000mm/ stacker2 2400-9000mm การจัดเก็บของ |
2 | ความอดทนความยาวการตัด | L=2m≤±0.3mm(2.0mm) |
3 | ความละเอียดความยาวด้านฉาก | L=2m≤±0.5mm(2.0mm) |
4 | ความแม่นยําในการปรับระดับ | ≤±1.2mm/m2 |
5 | | ไม่รวมไม้หมอน 700 มิลลิเมตร สูงสุด 5 ตัน |
6 | การตัดบาร์ | ความหนา ≤1.0mm, ≤0.03mm |
7 | ความแม่นยําในการสต็อป | ความเบี่ยงเบนระหว่างชั้น: ความกว้าง ≤1.0mm, ความยาว ≤1.5mm |
| ปริมาตรของเครื่อง | ||
1 | | 0-60m/min |
2 | ความเร็วการตัดเส้น | 0 ~ 15m/นาที |
3 | พลังงานรวม | ~435Kw |
4 | จํานวนผู้ประกอบการ | ช่าง 1 คน, คนทํางาน 2-3 คน |
5 | พื้นที่ดิน | L40m × W15m |
