รายละเอียดสินค้า:
|
| ชื่อ: | Light Gauge Precision Uncoiling Slitting Recoiling Line | วัสดุอินพุต: | ขดลวดสแตนเลส SUS200, SUS300, SUS400 |
|---|---|---|---|
| ความหนาของคอยล์: | 0.4-4.0มม | ความกว้างของคอยล์: | 300-1600มม |
| จำนวนการตัด: | 4 มม. x 10 แถบ | น้ำหนักม้วน: | สูงสุด 25T |
| รหัสคอยล์, OD: | 508มม.,1800มม | มีดสลิตเตอร์: | ID240 X OD360mm |
| แมนเดรหดตัว: | 508มม | ความเร็วในการตัด: | 200mpm |
| พลังงานทั้งหมด: | 430KW | แหล่งจ่ายไฟ: | 380v, 50hz, 3ph |
| เน้น: | ขนาดแสง สายตัดแม่นยํา,สายตัดแม่นยํา,สายตัดแม่นยําแบบรีคลิป |
||

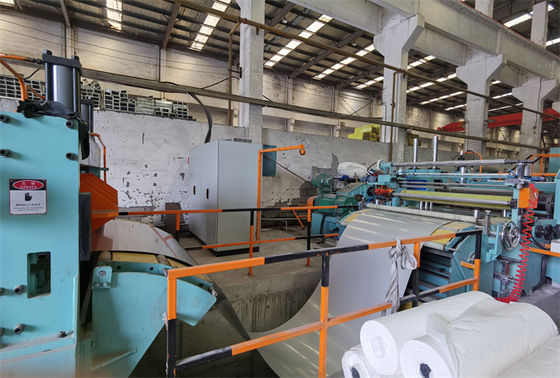

Light Gauge Precision Uncoiling Slitting Recoiling Line 4 X 1600
การตัดเฉือนเหล็กกล้าไร้สนิม เราให้ความสำคัญสูงสุดที่ลักษณะพื้นผิวที่สำคัญของวัสดุ ลักษณะต่อไปนี้ของเส้นการตัด SUS:
เส้นตัดแต่ละเส้นได้รับการปรับแต่ง เราทำเส้นตัดสแตนเลสตามความต้องการของลูกค้า
พารามิเตอร์:
| คำอธิบายและข้อมูลจำเพาะ | |
| วัตถุดิบ |
AISI 409, AISI 430, AISI 201, AISI 304, AISI 310, AISI 316, AISI 321, AISI 904, AISI 2205 และอื่นๆ ความต้านทานแรงดึง σข≤800N/มม2, ความแข็งแรงคราก ≤450N/มม2 0.4-4.0 x 300-1600mm x 25T ขดลวด |
| ผลิตภัณฑ์สำเร็จรูป |
ความหนา 4 มม. สูงสุด 10 แถบ;≤1.5มม. สูงสุด 30 แถบ ความกว้างขั้นต่ำ 50 มม., Φ508มม., Φ1800มม. เส้นผ่านศูนย์กลางภายใน Φ508mm, เส้นผ่านศูนย์กลางภายนอก Φ1800mm, น้ำหนักสูงสุด 25T |
| เครื่องตัด |
การตัดแบบแอ็คทีฟหรือการตัดแบบดึง ไดรฟ์ DC ความเร็วในการตัด: สูงสุด 200 ม./นาทีความเร็วเกลียว: 0-15m/min รวม 430KW พื้นที่ดิน 35m x 10m |
| ความแม่นยำในการตัด |
ความอดทนความกว้างของร่อง≦ 0.10 มม. แคมเบอร์สลิท ≦0.5 มม./ม. สำหรับแถบกว้างกว่า 300 มม., ≦ 1.0 มม./ม. สำหรับแถบ <300 มม. เสี้ยนสลิท ≦0.05mm การหดตัวส่าย ≦±0.5 มม แรงถีบกลับ ≦±2.0 มม |
| องค์ประกอบ | อานคอยล์รูปตัว V, คอยล์โหลด——แมนเดรลเท้าแขนคลาย——ป้อนหัวคอยล์, กด & พรวนดิน——ป้อนหยิกด้วยลูกกลิ้งคู่, ลูกกลิ้งปรับระดับ 5 ลูก——ปลายตัด----รูสะสม 1 -- -- คู่มือด้านข้าง---- การตัดแผ่น (เครื่องตัดสองครั้ง) —— การม้วนเศษ —— ตัวสะสมรู 2—— ตัวคั่นล่วงหน้า/ตัวปรับความตึง/หลังเฉือน/ลูกกลิ้งวัดความยาว——ตัวกดคอยล์ & ตัวแยก/ตัวดึงกลับ —— คอยส์- การคายประจุ —— การควบคุมไฮดรอลิก —— การควบคุมไฟฟ้า |
องค์ประกอบ:
| ตัวละครและคำอธิบาย | |
| รถคอยล์ | เด็กเชื่อม, อาน V, ไกด์สี่เสา, ไฮดรอลิคขึ้น-ลง, มอเตอร์ขับเคลื่อนเดิน |
| Uncoiler | แมนเดรลฟันขยายซี่เดียว, เกียร์มอเตอร์ AC คลายแรงดึงด้านหลัง, การจัดแนวกลางไฮดรอลิก, การลอกกระดาษ |
| ที่เปิดหัวคอยล์ | ม้วนสนูเบอร์ ม้วนยืดผม และแผ่นพรวนดิน |
| พรีเลเวลเลอร์ | Double pinch rolls และ 2 over 3 leveler เพื่อยืดแผ่นคอยล์ให้ตรง และกรรไกรไฮดรอลิก |
| หลุมวน | หลุมหนึ่งตั้งอยู่หลังตัวปรับระดับก่อนและก่อนการสลิตเตอร์ อีกหลุมหนึ่งหลังการสลิตเตอร์และก่อนการตึง เพื่อซิงโครไนซ์แถบเหล็ก |
| คู่มือด้านข้าง | เพื่อให้แถบเหล็กอยู่กึ่งกลางเส้นก่อนทำการกรีด |
| สลิตเตอร์ | อาร์เบอร์คู่, อาร์เบอร์บนขึ้น-ลง, มอเตอร์และกระปุกเกียร์ขับข้อต่อสากล, ต้องใช้มีดดิสก์, สเปเซอร์, ยาง PU, เครื่องมือแผ่นแถบเบกาไลต์ |
| เครื่องม้วนเศษ | เครื่องม้วนคู่ที่หูของสาย ทั้งแนวนอนหรือแนวตั้ง ควบคุมความถี่ไฟฟ้ากระแสสลับ พร้อมโต๊ะตรวจสอบแถบและลูกกลิ้งกด |
| ตัวปรับความตึง | แรงกดสักหลาด, ลูกกลิ้งเบี่ยงการเข้ารหัส |

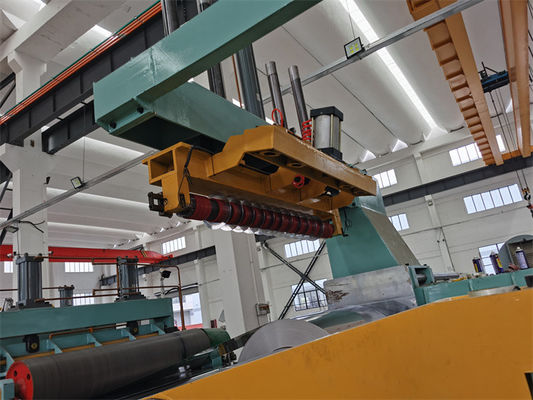

| ตัวคั่น | ตัวคั่นสองครั้งก่อนความตึง เฟรมตัวคั่นด้วยแรงอัดไฮดรอลิกบนรีคอยล์ |

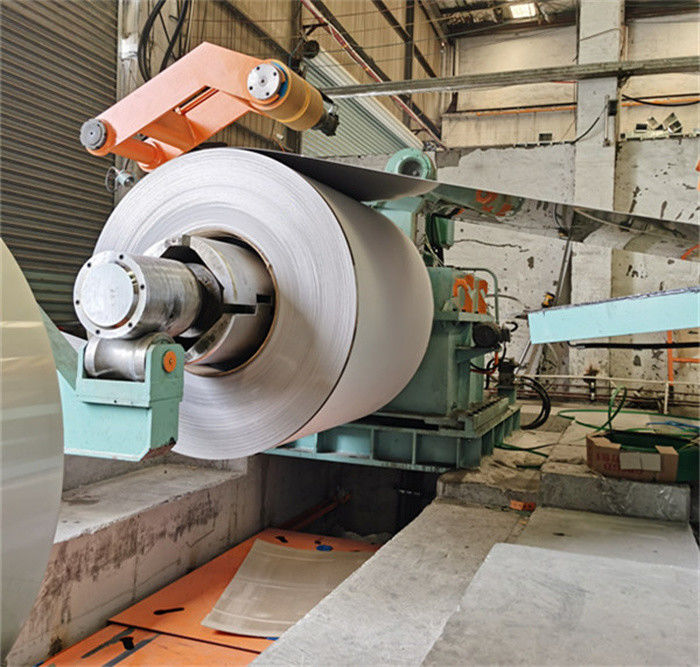

| รีคอยล์เลอร์ | แมนเดรลหดตัวขยายตัวไฮดรอลิก, ไดรฟ์มอเตอร์และกระปุกเกียร์, ตัวดันคอยส์ไฮดรอลิก, ตัวรองรับประตูแกว่ง |
