รายละเอียดสินค้า:
|
| ชื่อ: | การตัดขอบโลหะแผ่นที่มีความแม่นยำสูงและเส้นการหดตัว | แผ่นโลหะ: | SPHC, SPCC, SUS, PPGI |
|---|---|---|---|
| ความหนาของโลหะ: | 0.1 -1 มม. 0.2-2 มม. 0.3-3 มม | ความกว้างของคอยล์: | 1,000มม.,1250มม.,1600มม |
| น้ำหนักม้วน: | 10T, 15T, 20T | ที่กันจอนขอบ: | ผ่านเพลาหรือทริมเมอร์สองตัว |
| เครื่องม้วนเศษ: | แรงดึงที่คดเคี้ยวหรือหยดหลวม | การหดตัวอัตโนมัติ: | เครื่องห่อเข็มขัด |
| พลังงานทั้งหมด: | 250KW, 300KW | ความเร็วในการตัดแต่ง: | 250ม./นาที |
| เน้น: | สายการหดตัวของแผ่นที่มีความแม่นยำ,สายการตัดที่แม่นยำ 1250 มม.,สายการตัดที่แม่นยำ 300KW |
||
การตัดขอบโลหะแผ่นที่มีความแม่นยำสูงและเส้นการหดตัว
การกรอกลับ (เรียกอีกอย่างว่าการม้วนกลับ) และการตัดแต่งเป็นการดำเนินการที่สำคัญที่ต้องดำเนินการหลังจากการรีดเย็นของขดลวดจากเหล็กม้วน HR เพื่อให้ได้เหล็กม้วนรีดเย็นโดยการรีดเย็น ก่อนไปชุบกัลวาไนซ์หรือเคลือบผิวครั้งต่อไป จำเป็นต้องตัดขอบแถบที่ไม่สม่ำเสมอออกและดึงเหล็กม้วน CR กลับคืน
พารามิเตอร์:
| วัตถุดิบ: ม้วนเหล็กคาร์บอนต่ำรีดเย็น แรงดึงขั้นต่ำ290Mpa สูงสุด 800Mpa ความแข็งแรงของผลผลิตต่ำสุด220Mpa สูงสุด 570Mpa ขนาดคอยส์: เส้นผ่านศูนย์กลางภายใน: 508/610 มม. เส้นผ่านศูนย์กลางภายนอก: 1,000-2,000 มม น้ำหนักคอยล์: สูงสุด 25T |
ความหนาของแถบ: 0.2-2.5 มม ความกว้างแถบ: 650-1300mm Recoil Mandrel เส้นผ่านศูนย์กลาง: 610 มม. เส้นผ่านศูนย์กลางภายนอกคอยล์ของคอยล์หดตัว: 750-2000 มม. น้ำหนักคอยล์: สูงสุด 25T ความเร็วเกลียว: 0-15mpm ความเร็วรีคอยล์: 0-200mpm |
|||||

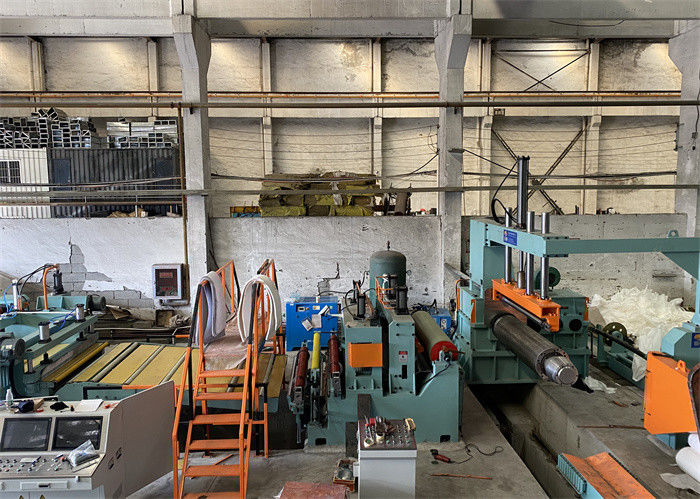

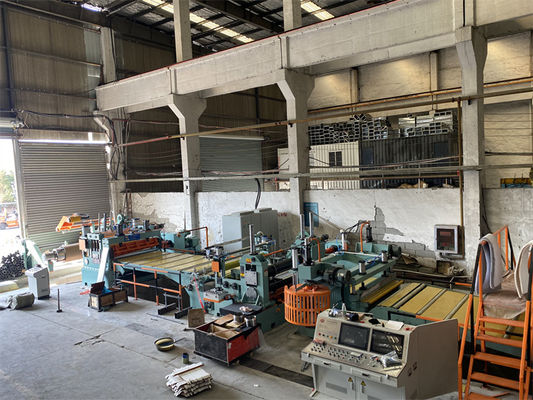

ส่วนประกอบของเส้นหดตัวสำหรับการเล็มสามารถเหมือนกับเส้นสลิต ซึ่งหมายถึงการสลิตและการตัดขอบในสายการผลิตเดียวกัน หรือโดยเฉพาะเส้นการเล็มและม้วนที่คลายม้วนหนึ่งเส้น
| รถโหลดคอยล์: โหลด 15- 25T, ไฮดรอลิกขึ้น-ลงและเดิน, แบบพื้นหรือแบบหลุม | ||
| CPC Cantilever Uncoiler, ไฮดรอลิเลื่อนบนฐาน, แอคทีฟคลาย, แมนเดรลไฮดรอลิคขยายตัว | ||
| ที่เปิดหัวคอยล์และแผ่นพรวนดิน: เปิดหัวคอยล์แล้วป้อนลงในม้วนหยิก | ||
| เฟรมและระบบควบคุม CPC: กล้อง CPC เพื่อตรวจจับตำแหน่งศูนย์กลางของแถบและควบคุมการคลายคอยล์ให้เคลื่อนที่โดยอัตโนมัติ | ||
| Deflector Pinch Roller, Front Shear: ลูกกลิ้งโก่งตัวขนาดใหญ่เพื่อเปลี่ยนทิศทางของแถบและบีบไปข้างหน้า เฉือนตัดหัวคอยล์หรือตรงกลาง | ||
| คู่มือด้านข้าง: นำทางแถบเหล็กตรงกลางของเส้นก่อนที่จะตัดแต่ง | ||

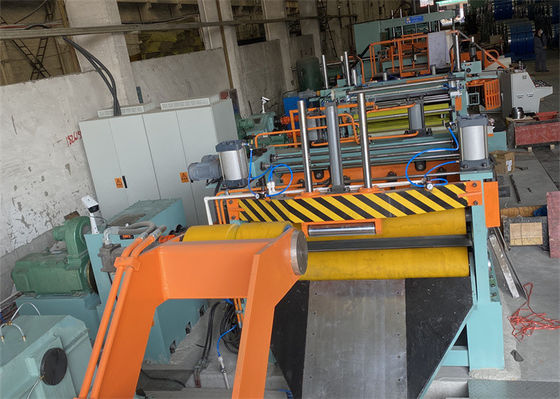

| Edge Trimmer: ผ่านเพลาแบบเดียวกับ Slitter หรือหัวทริมเมอร์สองหัว โดยกดม้วนขณะเล็ม | ||
| Anti flutter Rolls: ม้วนหนึ่งทับสองม้วนเพื่อป้องกันการกระพือของร่างกายแถบ | ||
| Deburring Rolls: ลูกกลิ้งขนาดใหญ่สำหรับกดและลบครีบ | ||
| เครื่องกรอเศษขอบ: กรอเศษขอบ, โต๊ะตรวจสอบเพื่อตรวจสอบพื้นผิวแถบ | ||
| ลูกกลิ้งดันแรงดึงพร้อมแผ่นกันเปื้อน: ให้แรงดึงและเบี่ยงเบนแถบเหล็กก่อนการหดตัว | ||
| เฟรมและระบบควบคุม EPC: เพื่อนำทางขอบแถบสำหรับการหดตัวอย่างเรียบร้อย ควบคุมโดยอัตโนมัติ | ||
| Recoiler: แถบเหล็กหดตัวอย่างเรียบร้อย, มอเตอร์และตัวขับเคลื่อนกระปุกเกียร์, ตัวดันไฮดรอลิก | ||
| ที่พันเข็มขัด: จับและดึงหัวแถบเพื่อไขลานโดยอัตโนมัติ | ||
| รถปลดคอยล์ : โครงสร้างเดียวกับรถโหลดคอยล์ |
