เครื่องตัดโลหะอลูมิเนียมตามความยาวเครื่องตัดโรตารีเฉือนเครื่องตัดตามความยาว 3 X 1800

แผ่นอลูมิเนียมโรตารีเฉือนบินตัดตามความยาว (3 x 1800)

แผ่นอลูมิเนียมมีความหนาแน่นมวลเบา ผิวเรียบสดใส เนื้อนุ่ม ม้วนอลูมิเนียมได้กว้างมาก ขนาดใหญ่มาก ผลิตจากกระบวนการรีดร้อนแล้วรีดเย็นแผ่นอลูมิเนียมม้วนตัดตามความยาวควรเป็นการตัดแบบบิน แรงเฉือนแบบโรตารี่เป็นวิธีการตัดแบบบินตามความยาวที่มีประสิทธิภาพ

ตัวอักษร:

1. รีดแผ่นอลูมิเนียมให้เรียบอย่างต่อเนื่องไม่มีรอยม้วน
2. การป้อนหยิกเซอร์โวพร้อมการเข้ารหัสเพื่อทราบความยาวแผ่น การตัดบินที่ตรงกับความยาว
3. แรงเฉือนแบบโรตารี่สองครั้งช่วยให้มั่นใจได้ถึงตำแหน่งการตัดที่แม่นยำ
4. ระบบเรียงซ้อนรับแผ่นทีละแผ่นโดยไม่ทำร้ายแผ่น
5. เครื่องปรับระดับ 6 hi เหมาะสำหรับการปรับระดับแผ่นอลูมิเนียมอ่อนด้วยความแม่นยำสูง
6. เครื่องปลดคอยล์คานเท้าแขนอัตโนมัติมีประสิทธิภาพและแม่นยำ ส่วนแมนเดรลเป็นขอบฟันเฟืองที่ซ้อนทับกัน

ข้อกำหนดแผ่นอลูมิเนียมม้วน

คุณสมบัติแผ่นอลูมิเนียม:

องค์ประกอบ

• 1.คอยล์เก็บอาน เก็บ 1 หรือ 2 คอยล์อลูมิเนียม
• 2.คอยล์โหลดรถ.นำคอยล์จากอานและโหลดคอยล์ไปที่ตัวปลดคอยล์
• 3. uncoiler แกนเดี่ยว: แกนขยายไฮดรอลิกสำหรับมาตรฐานФ508mm, การปรับไฮดรอลิครวมศูนย์, พร้อมที่ปอกกระดาษ
• 4.ลูกกลิ้งโกยหัวคอยล์, แผ่นโกยปอก: เพื่อเปิดหัวคอยล์จากคลายคอยล์แล้วส่งไปยังตัวป้อนหยิก
• 5.2+17 Roller Leveler: 6Hi, ลูกกลิ้งทำงาน 2 ชั้น, ลูกกลิ้งกลาง 2 ชั้น และลูกกลิ้งสำรอง 2 ชั้น ความตึงด้านหลังมีประโยชน์ระหว่างตัวปรับระดับและตัวคลายเกลียว
• 6.Pit Accumulator หรือโต๊ะม้วนส่ง: หลุมสะสมแผ่นในหลุมเพื่อให้แน่ใจว่าตัวปรับระดับทำงานอย่างต่อเนื่อง โต๊ะม้วนส่งยังสามารถทำงานได้ในการตัดบินแบบซิงโครนัส
• 7. ลูกกลิ้งคู่คู่พร้อมการวัดความยาวเซอร์โว (และการเคลือบฟิล์ม): การวัดความยาวของเซอร์โว (ลูกกลิ้งบีบคู่หรือโครงสร้างลูกกลิ้ง 2+5+2 ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์และตัวควบคุม) พร้อมลูกกลิ้งหนีบเคลือบ PU สำหรับการเคลือบฟิล์ม
• 8.Rotary shear: ความถี่และตำแหน่งของการตัดตามความยาวและความเร็วของแผ่น
• 9.Belt Conveyor: ลำเลียงแผ่นสำเร็จรูปไปยัง stacker
• 10.Stacker: รับแผ่นทีละชิ้นและซ้อนบนโต๊ะยกซ้อนโหลด 5T
• 11.Sheets Car, output roll table: ส่งชีทออกแล้วบรรจุสามารถเป็นรถสองคัน คันหนึ่งทำงาน อีกคันรออยู่
• 12. ระบบไฮดรอลิก: ปั๊มเกียร์ 11KW ให้แรงดัน 12Mpa
• 13.ระบบควบคุมไฟฟ้า: ตู้ไฟฟ้าหนึ่งตู้และแผงควบคุมสองแผง (หนึ่งคอนโซลสำหรับการวัดเซอร์โว, PLC, HMI และการเรียงซ้อน อีกอันหนึ่งสำหรับการคลายขดลวดและปรับระดับ) พร้อมฟังก์ชั่นที่สมบูรณ์และปลอดภัย

พารามิเตอร์:

แผ่นอลูมิเนียมในม้วนมักจะนุ่มในตัวเครื่องและผิวเรียบ อาจเป็นอลูมิเนียมบริสุทธิ์หรืออลูมิเนียมอัลลอยด์บ่อยที่สุด 1xxx, 3xxx, 5xxx, 7xxx แผ่นอลูมิเนียมซีรีส์ความแข็งแรงของผลผลิต≥65Mpa, ความต้านทานแรงดึง 170-305Mpa แผ่นคอยล์สามารถนิ่มเต็มที่ (สถานะ O), กึ่งแข็ง (H24), แข็งเต็มที่ (H18)

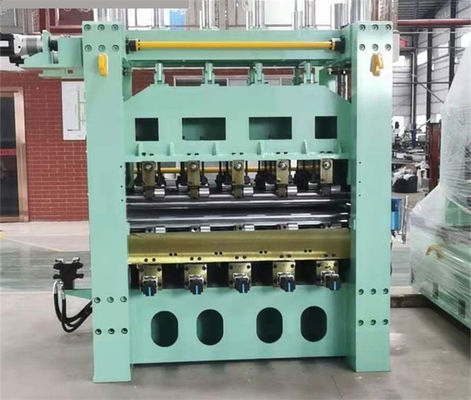

รูปถ่าย:
