รายละเอียดสินค้า:
|
| ชื่อ: | Light Gauge โรตารี่เฉือน Fly Cut To Length Line | ลักษณะ: | การตัดบินด้วยความแม่นยำสูงด้วยความเร็วสูง |
|---|---|---|---|
| วัสดุ: | ซีอาร์ซี, GI, PPGI, SS | ความหนาของแผ่น: | 0.3-3mm |
| ความกว้างของแผ่น: | 500-1600มม | รหัสคอยล์: | 508มม |
| คอยล์ OD: | 2000มม | น้ำหนักม้วน: | 20-25T |
| ความยาวตัด: | 200 -4000mm | ความเร็วตัด: | 100ชิ้นต่อนาที x 600มม |
| สไตล์การตัด: | โรตารีเฉือน | ตัวปรับระดับ: | 4สวัสดี 6สวัสดี |
| พลังงานทั้งหมด: | 300KW | พื้นที่ดิน: | 30ม.x8ม |
| เน้น: | Cut To Length Line Machine 3 X 1600,Light Gauge Cut To Length Line Machine,Rotary Shear Fly ตัดตามความยาว |
||

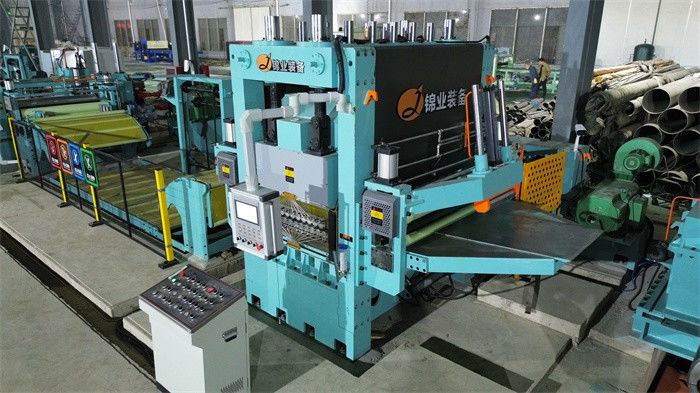

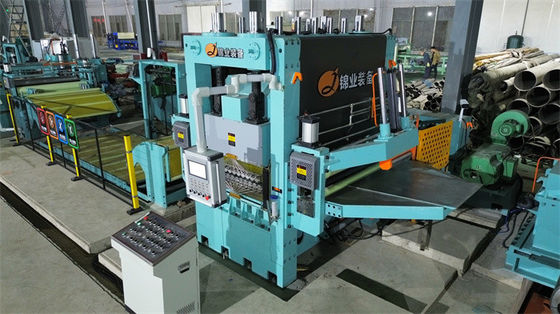

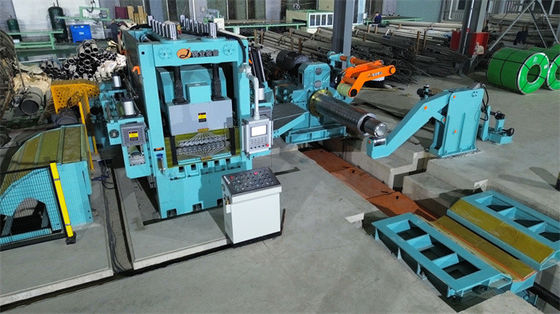

เครื่องตัดเส้นยาวแบบหมุนหมุนขนาดเบา ( 3 x 1600)
Rotary Shear fly cut to length line เป็นเครื่องตัดความยาวความเร็วสูง ที่มีความแม่นยําสูง เหมาะสําหรับการตัดโลหะแผ่นขนาดเบา
การเปรียบเทียบของ 2 มิลลิเมตรและ 0.2 มิลลิเมตร:
| รายละเอียดของโค้ล | ความยาวของแผ่น | ความเร็วสายตัด | ระยะเวลาการตัดต่อโค้ล | |
| 0.2 มิลลิเมตรแผ่นสอย | 508mm ID,1250mm ความกว้าง, 15T | ~7500m | 80m/min | 95 นาที |
| หนังโค้ล 2 มิลลิเมตร | ID 508 มิลลิเมตร ความกว้าง 1250 มิลลิเมตร | ~750m | 80m/min | 9.5 นาที |
ปริมาตร:
| วัตถุดิบและผลิตภัณฑ์เสร็จ | |
| วัสดุดิบ | สายสลัดเหล็กเย็น, สายสลัดเหล็กเย็น, สายสลัดสี |
| คุณสมบัติทางกล | ความแข็งแรงในการดึง σb≤460Mpa, σ0.2≤280Mpa |
| ความหนา | 0.3-3.0 มิลลิเมตร |
| ความกว้าง | 500mm-1600mm ((สูงสุด) |
| ยาเกินขนาด | ≤ Φ1800mm |
| บัตรประจําตัว | Φ508mm (ขยายเป็น Φ610mm ด้วยกระปุก) |
| น้ําหนักสูงสุด | 15 ตัน 20 ตัน |
| ความยาวของแผ่น | 200 - 4000 มม. |
| ความอดทนต่อความยาว | L0= 1M±0.3 มิลลิเมตร (ความเร็วแบบเดียวกัน) |
| L0= 1 M±0.4 mm (ความเร่ง / ความช้า) | |
| ความอดทนความยาวทางด้านขั้ว | L1= 1M±0.5mm |
| ความสูงของกระดาน | ขนาดสูงสุด 650 มม. (ความสูงของพับไม้ประมาณ 150 มม.) |
| น้ําหนักที่ติดกันสูงสุด | 5 ตัน |
| ปริมาตร CTL การบิน | ||
| 1 | ความเร็วเส้น | 0-80 m/min |
| 2 | ความเร็วในการตัดเส้น | 0-15 m/min |
| 3 | พลังงาน | 380V / 50Hz / 3PH |
| 4 | พลังงานติดตั้ง | ประมาณ 280KW |
| 5 | ทางตัดข้าม | มีดสองเล่ห์บิน |
| การตัด Mechanism การตัดสาย | ||
| 6 | วิธีควบคุม | การควบคุม AC, CNC และ PLC |
| 7 | เครื่องขับเคลื่อน | a. เครื่องยนต์ decoiling: AC 37KW b. เครื่องยนต์ปรับระดับ: AC 90KW |
|
c. เครื่องยนต์เซอร์โวโรตารีชาร์: AC 110KW |
||
ประกอบ:
| รายการ | Qty | |
| 1 | สถานีบรรทุก | 1 |
| 2 | รถบรรทุก | 1 |
| 3 | เครื่องลอก | 1 |
| 4 | เครื่องปรับระดับแม่นยํา (19 รอลเลอร์) | 1 |
| 5 | อุปกรณ์การให้อาหารแบบเซอร์โว (รวมอุปกรณ์เลเมนติ้ง) | 1 |

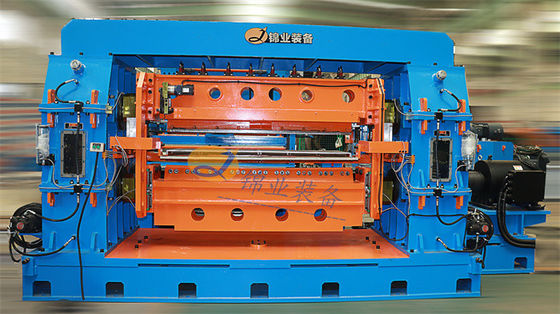

| 6 | Rotary ความเร็วสูง Fly Cutter | 1 |
| 7 | สายขนส่งสายเข็มขัด 3 ขั้นตอน | 1 |
| 8 | 1สเครื่องเก็บแผ่นอัตโนมัติ | 1 |
| 9 | 2ndเครื่องรวบรวมอัตโนมัติ | 1 |
| 10 | ระบบไฮดรอลิก | 1 |
| 11 | ระบบปนูเมติก | 1 |
| 12 | ระบบหล่อลื่น | 1 |
| 13 | ระบบไฟฟ้า | 1 |
ผู้ติดต่อ: Mrs. Megan Yan
โทร: 86-18951513765
แฟกซ์: 86-510-88159195
