เครื่องตัดเหล็กเส้นหนาแบบ Heavy Gauge พร้อม Auto Stacker

เครื่องตัดเหล็กตามความยาวด้วยเกจวัดสูงพร้อมรถยกอัตโนมัติ

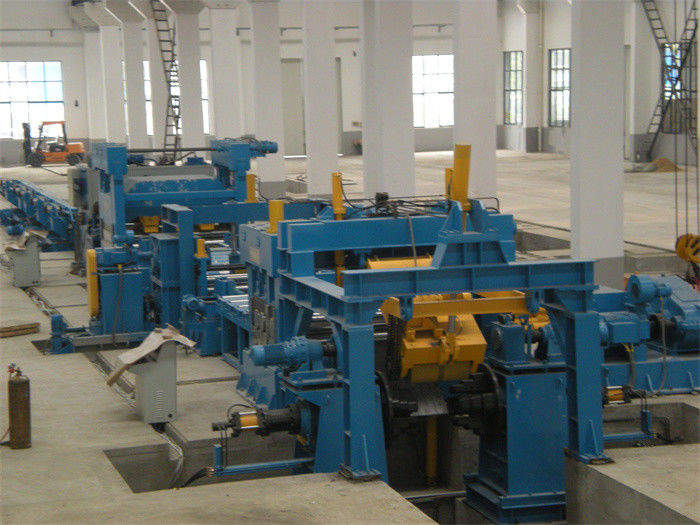

แผ่นเหล็กเฮฟวี่เกจที่ตัดตามความยาวประกอบด้วยคอยล์เตรียมอาน รถขนคอยล์ เครื่องปลดคอยล์ ตัวเปิดหัวคอยล์เฟรมพอร์ทัล ตัวปรับระดับล่วงหน้า โต๊ะม้วน (ตัวนำด้านข้าง ที่กันขอบ) โต๊ะม้วน ตัวนำด้านข้าง ตัวปรับระดับ 1 หรือ 2 ตัวเข้ารหัส , เฉือน , ลำเลียงม้วนโต๊ะ , ป้อนหยิก , stacker อัตโนมัติ

การควบคุมอัตโนมัติของกระบวนการต่อเนื่องสำหรับงานหนักแม้ว่าเครื่องจักรจะไม่แม่นยำอย่างราบรื่นเหมือนการตัดแผ่นสแตนเลส แต่แผ่นม้วนเหล็กคาร์บอนที่ตัดเป็นเส้นยาวนั้นเป็นเส้นอัตโนมัติที่มีการกำหนดค่าสูง

• เหล็กกล้าคาร์บอนปกติ ความแข็งแรงของผลผลิต ≤270Mpa ความต้านทานแรงดึง ≤465Mpa,
• เมื่อช่วงของแผ่นเหล็กเกินความสามารถของตัวปรับระดับ เช่น 1-10 มม. 2-12 มม. ตัวปรับระดับสองตัว ตัวหนึ่งเล็กกว่าและตัวใหญ่อีกหนึ่งตัว เหมาะสม ในขณะเดียวกันการปรับระดับสองครั้ง ครั้งแรกปรับระดับหยาบแล้วปรับระดับละเอียด เป็นสิ่งที่ดีที่จะให้ แผ่นเรียบ
• การวางซ้อนใช้ชั้นวางแบบธรรมดาในการรับแผ่นงานจากการม้วนแบบหยิก จากนั้นตัวดันลมจะดันแต่ละแผ่นให้เป็นระเบียบเรียบร้อย
• ความยาวการเข้ารหัสวัดความยาวแผ่นที่ความเร็วประมาณ 30 ม./นาที แผ่น 2 ม. x 8 แผ่นต่อนาที
• รถยกซ้อนอัตโนมัติ: แขนลูกกลิ้งรับชนิดลิ้นชักรับเหล็กแผ่นโดยกระบอกสูบนิวเมติก, โต๊ะยกขึ้น-ลงแบบไฮดรอลิก, ด้านลมและตัวผลักข้าม, ความกว้างของแผ่นเป็นแกนสกรูที่ปรับด้วยมอเตอร์, โต๊ะม้วนออกย้อนกลับส่งแผ่นออก, แผ่นกั้นเพื่อหยุด แผ่นงานสิ้นสุดลง


องค์ประกอบและพารามิเตอร์:

ตัวอักษร:

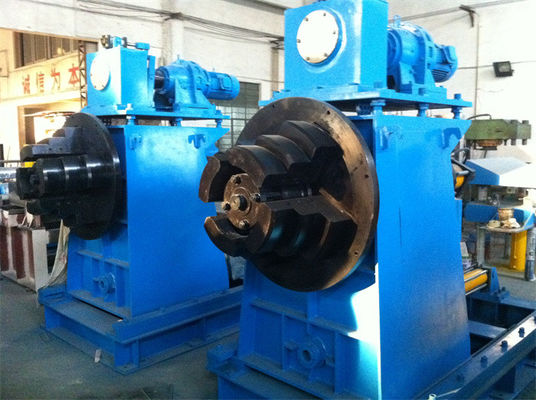

1.Uncoiler/Decoiler

สายตัดยาวหนักจับขดลวดเหล็กหนักของเฮฟวี่เกจUncoiler มีแกนหมุนคู่และฐานเลื่อนที่แข็งแรง

แมนเดรลแต่ละอันมีสามขั้นตอน การเปิดและปิดของแมนเดรลสองอันโดยกระบอกสูบไฮดรอลิก

ติดตั้งกลไกความตึงด้านหลังที่ด้านบนของฐานคลายคอยล์ เพื่อให้มั่นใจถึงเสถียรภาพในการคลายคอยล์

2. ที่เปิดหัวคอยล์พอร์ทัลเฟรม

โครงพอร์ทัลแข็งแรงมาก มีลูกกลิ้งกด ลูกกลิ้งยืดตรงด้านบนของโครง
กดลูกกลิ้งไฮดรอลิคที่ด้านบนของขดลวดเหล็กและปรับมุมการกดลงได้

ลูกกลิ้งยืดผมสามารถเลื่อนไปข้างหน้าข้างหลังเพื่อติดตามหัวแถบและยืดให้ตรงได้

แผ่นพรวนที่ติดตั้งบนตัวปรับระดับล่วงหน้ารองรับหัวคอยล์ในขณะที่ยืดหัวคอยล์กดลูกกลิ้งให้ตรง

3. ตัวปรับระดับล่วงหน้า 2+5 ตัวแรก

ลูกกลิ้งมีขนาดใหญ่และแข็งแรง ช่วยลดความเครียดภายในของขดลวดเหล็ก ผิวลูกกลิ้งชุบแข็งและเคลือบด้วยโครเมียม

เพื่อคลายความเครียดจากการดัดงอให้คลายตัว

4. เครื่องปรับระดับสำหรับงานหนัก

จำนวนตัวปรับระดับสำหรับงานหนักคือ 13 ชิ้น 11 ชิ้นหรือ 9 ชิ้น เส้นผ่านศูนย์กลางของลูกกลิ้งจะอยู่ที่ 180 มม. -230 มม. -300 มม.
สามารถปรับช่องว่างและมุมของลูกกลิ้งบนและลูกกลิ้งล่างได้

ไม่มีการหยุดปรับระดับ เครื่องปรับระดับจะทำงานอย่างต่อเนื่องโดยไม่ต้องกดแผ่นเหล็กในขณะตัดแบบซิงโครนัส ช่วยป้องกันพื้นผิวแผ่นเหล็กได้ดีโดยไม่ทิ้งรอยลูกกลิ้ง

เมื่อแรงเฉือนหยุดการตัด ตัวปรับระดับจะถูกจับและหยุดภายใต้การวัดเอ็นโค้ดเดอร์

5. แรงเฉือนไฮดรอลิก: มอเตอร์ปั๊มไฮดรอลิก 30KW

6. การควบคุมอัตโนมัติ กระบวนการทั้งหมดอยู่ภายใต้การควบคุม PLC ในโหมดอัตโนมัติ
