รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องปรับระดับสองระดับแบบ Heavy Gauge ตัดตามความยาว | วัสดุ: | รีดร้อน Q235, Q195, Q345, S355 |
|---|---|---|---|
| ความหนาของแผ่น: | 1.5-12มม | ความกว้างของแผ่น: | 1000-2000มม |
| ความยาวแผ่น: | 2000-12000มม | ความเร็วตัด: | 8 แผ่น/นาที x 2 ม |
| รหัสคอยล์: | 500 - 800 มม | น้ำหนักม้วน: | 30T |
| ความทนทานต่อความยาว: | +/-1.5มม | ความเรียบ: | 2 มม. / ตร.ม |
| พลังงานทั้งหมด: | 300KW | พื้นที่ดิน: | 40ม.x10ม |
| เน้น: | เส้นตัดเหล็กแผ่นม้วน HR,เส้นตัดคอยล์วัดหนัก,ตัวปรับระดับคู่ตัดตามความยาว |
||

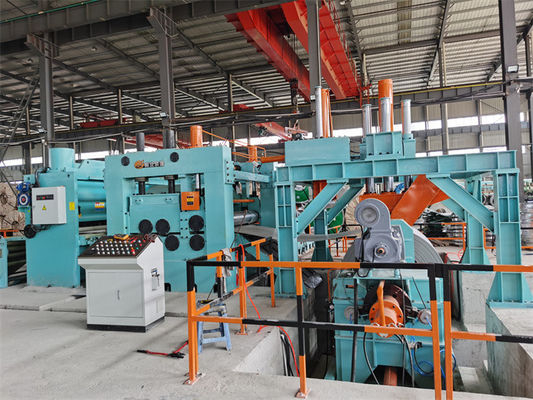

หนัก HR Steel Sheet Double Levelers ตัดเป็นเส้นยาว
หนังเหล็ก HR แบบ Heavy Gauge เป็นเหล็กคาร์บอนแบบ Q235, Q345, S355, ความแข็งแรง ≤270Mpa ความแข็งแรงในการดึง ≤465Mpa, เส้นการตัดความยาวของเครื่องปรับระดับคือการใช้งานหนักรวมถึง decoilerเครื่องปรับระดับ 1 ตัวหรือ 2 ตัว, shear, convey roll table and stacker. การวัดความยาวแผ่นคือ encoder ใน roller การโค้ดติดตั้งบน leveler สําหรับแผ่น HR, stacker เป็นโครงสร้างที่ง่าย:pinch rolls ส่งแผ่นบน rack stacking แล้ว pushers ดันแผ่นเรียบร้อย- เครื่องปรับระดับคู่หมายถึง เครื่องปรับระดับก่อนสําหรับการปรับระดับแบบหยาบ และ เครื่องปรับระดับหลักสําหรับการปรับระดับดีการร่วมกันระหว่างพวกเขาถูกควบคุมโดยผู้ควบคุมความเร็วภายใต้ PLC.
การประกอบและปารามิเตอร์:
| ไม่ ไม่ | การประกอบ | ปริมาตร / การตั้งค่า |
| 1 | หมุนม้า | 20-30T |
| 2 | เครื่องปลดลวดสองมังกร | Φ500-800 มิลลิเมตร ความจุ 30 ตัน |
| 3 | เครื่องปั่นและเครื่องปรับระดับ 5 ล้อ | Φ220 mm, 55 -75KW |
| 4 | เครื่องสะสมหลุม | 6000 มม. |
| 5 | คู่มือด้านข้าง 1# ((ไม่จําเป็น) | ไฮดรอลิก 1000-2000mm |
| 6 | เครื่องตัดขอบ (ไม่จําเป็น) |
ร่างที่แยกแยก การควบคุมความถี่ ขอบ 3-8 มม. |
| 7 | เครื่องบดขยะและโต๊ะบด (ไม่จําเป็น) | คู่มือสกร็อป เครื่องปั่นไฮดรอลิก |
| 8 | คู่มือข้าง 2# | ไฮดรอลิก 1000-2000mm |
| 9 | 11 เครื่องปรับระดับม้วน | 4Hi, 132KW, Φ190 มิลลิเมตร |
| 10 | เครื่องปรับรหัสหมุน | ตัวแทน ออมรอน |
| 11 | เครื่องตัดน้ํา | ภาระหนัก 22KW |
| 12 | โต๊ะม้วน | 4000 มม |
| 13 | สเตคเกอร์ | ประเภท rack ง่าย 12m |
| 14 | ระบบไฮดรอลิก | วาล์ว Vitory ปั๊ม Yuken |
| 15 | ระบบควบคุมไฟฟ้า | การขับเคลื่อนปาร์คเกอร์ DC, Siemens PLC และ HMI |
ตัวละคร:
1.Uncoiler / Decoiler เครื่องลอกลอก
การตัดเส้นยาวที่หนัก จับม้วนเหล็กหนักของขนาดใหญ่
แต่ละมังกรมีสามขั้นตอน การเปิดและปิดของมังกรสองโดยกระบอกไฮดรอลิก
อุปกรณ์ความดันกลับติดตั้งบนพื้นฐานของ uncoiler เพื่อให้มั่นคงในการ uncoiling
2. เปิดหัวโปตัลแรมโค้ล
กรอบโปตัลแข็งแรงมาก มีกลมสกัดสนับเบอร์ และกลมขัดตรงบนกรอบ
เครื่องกดสล็อบบเบอร์แบบไฮดรอลิก บนโค้ลเหล็ก และมุมกดลงสามารถปรับได้
รอลเลอร์ขัดขวางสามารถเลื่อนไปข้างหน้าไปข้างหลัง เพื่อติดตามหัวแผ่นและขัดขวางมัน
พล็อปเปลือกที่ติดตั้งบน preleveler สนับสนุนหัวโค้ลในขณะที่ขัดหัวโค้ล roller press.

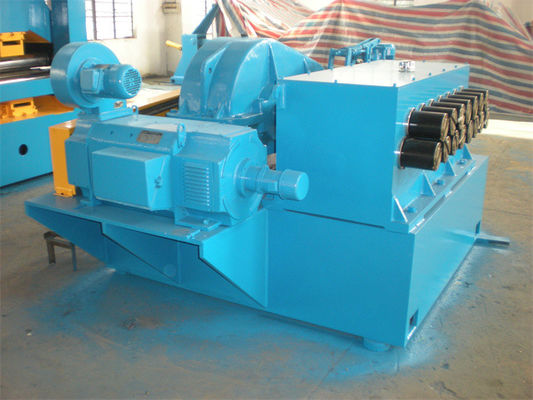

3. 2 + 5 แรก pre leveler
รอลเลอร์มีขนาดใหญ่และแข็งแรง ช่วยลดความเครียดภายในของสอยเหล็ก
เพื่อบรรเทาความเครียดการบิดที่ถูกล่องไปสู่สภาพผ่อนคลาย

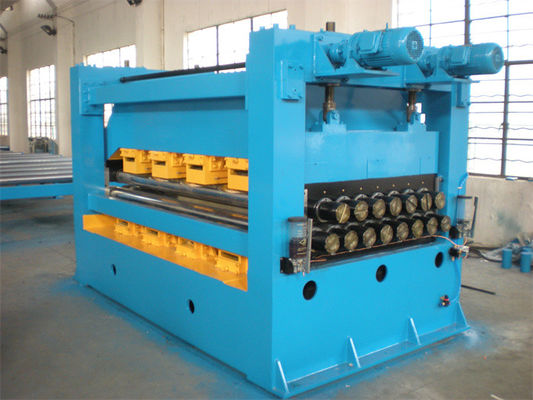

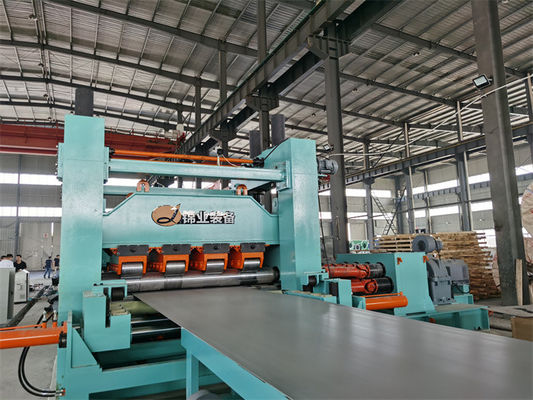

4. เครื่องปรับความหนัก
จํานวนของเครื่องปรับขนาดหนักจะ 13pcs, 11pcs, 9ocs, กว้างของม้วนจะ 180mm -230mm -300mm,
ช่องว่างและมุมของม้วนบนและม้วนล่างสามารถปรับ
ไม่มีการหยุดการปรับระดับ, การปรับระดับทํางานอย่างต่อเนื่องโดยไม่ต้องกดแผ่นเหล็กขณะที่ตัด synchro, นี้เป็นสิ่งที่ดีสําหรับการปกป้องพื้นผิวแผ่นเหล็กโดยไม่ทิ้งรอยม้วน
เมื่อการตัดตัดหยุด, เครื่องปรับระดับถูกจับและหยุดภายใต้การวัด Encoder.
5. การตัดน้ํา
Track Shear: Synchro การตัดความถี่สูงและกรอบที่แข็งแรง สถานีไฮดรอลิกที่แข็งแรงสําหรับการตัด, มอเตอร์ servo ใหญ่สําหรับการติดตาม synchro การทํางานแผ่นเหล็ก
ไฮดรอลิก rocking shear คือการหยุดตัดภายใต้การวัด encoder
6การควบคุมอัตโนมัติ กระบวนการทั้งหมดอยู่ภายใต้การควบคุมของ PLC ในโหมดอัตโนมัติ
