รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องตัดโลหะหนักเกจความแม่นยำสูง | วัสดุ: | เหล็กแผ่นรีดร้อน แผ่นคอยล์ CRC |
|---|---|---|---|
| ความกว้างของคอยล์: | 300-1250 | ความหนาของคอยล์: | 3-10mm |
| น้ำหนักม้วน: | 25-30T | รหัสคอยล์, OD: | 508มม./610มม./760มม., 2000มม |
| จำนวนการตัด: | 10 มม. x 5 แถบ | ความเร็วในการตัด: | 0-50 ม./นาที |
| สลิตเตอร์คู่: | ไม่จำเป็น | ขนถ่ายรถ: | โหลด 30T |
| พื้นที่ดิน: | 35ม.x10ม | พลังงานทั้งหมด: | 540KW |
| แมนเดรหดตัว: | 610มม. x 1350มม | ทิศทางการให้อาหาร: | ลูกค้าเป็นผู้ตัดสินใจ |
| ชื่อผลิตภัณฑ์: | เครื่องตัดแผ่นโลหะ, เครื่องตัดฟอยล์ทองแดง, เครื่องตัดอลูมิเนียม | วัสดุแผ่น: | อลูมิเนียม ทองแดง ทองเหลือง ทองแดง |
| อุตสาหกรรมที่ใช้: | พลังงานพลังงานและเหมืองแร่ การใช้ในบ้าน โรงแรม ขายปลีก เกษตรกรรม งานก่อสร้าง ร้านขายเสื้อผ้า ร้านอาห | จุดขายที่สำคัญ: | ความแม่นยำสูง ผลผลิตสูง ต้นทุนต่ำ และความเร็วสูง |
| บริการหลังการขาย: | การสนับสนุนออนไลน์ การติดตั้งภาคสนาม | บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, การบำรุงรักษาภาคสนาม |
| เน้น: | เครื่องตัดโลหะ |
||

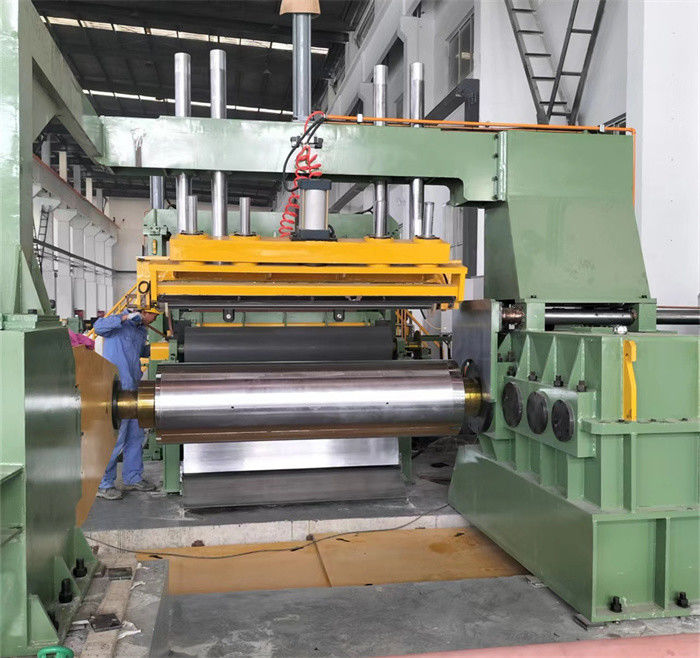

เครื่องตัดโลหะแผ่นเฮฟวี่เกจความแม่นยำสูง
เครื่องตัดโลหะแบบ Heavy Gauge ด้านหนึ่งเป็นเครื่องที่แข็งแกร่ง
1. โครงสร้างเครื่องจักรที่แข็งแรง ลูกกลิ้ง เพลา เพื่อรองรับการตัดเฉือนโลหะแผ่นขนาดใหญ่
2. กำลังมอเตอร์ขนาดใหญ่เพื่อจ่ายแรงบิดขนาดใหญ่และความเร็วเพียงพอ
3. ตู้ควบคุมไดรฟ์ขนาดใหญ่เพื่อควบคุมมอเตอร์ขนาดใหญ่ได้อย่างแม่นยำ
ในขณะเดียวกันอีกด้านหนึ่งเป็นเครื่องที่มีความแม่นยำสูง:
1. การออกแบบเครื่องจักรที่มีความแม่นยำสูงของเราไม่ใช่สำหรับเกจขนาดเล็ก แต่ยังใช้กับเครื่องจักรเกจหนักด้วย
2. เราใช้โครงสร้างที่แม่นยำดีในเครื่องตัดโลหะแต่ละรุ่น
3. ความแม่นยำยังมาจากการทำงานที่สะดวกขึ้นและระบบควบคุมที่แม่นยำขึ้น
สายการตัดเหล็กม้วนที่มีความแม่นยำสูงของเราได้รับการปรับปรุงในหลายส่วน สามารถให้ความมั่นคงและความแม่นยำที่ดี

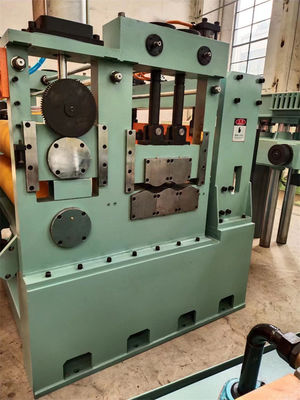

ลูกกลิ้ง 1.Pinch มีบทบาทนำทางการโก่งในขณะที่ป้อนหยิก preleveler ปล่อยความเครียดภายในแผ่นเหล็ก
2.ชุดนำทางด้านข้าง: เพิ่มลูกกลิ้ง 1 ใน 2 ตัว กดลูกกลิ้งด้านบนลงด้วยแรงลม เพื่อนำทางแถบเหล็กจากด้านข้างและทิศทางขึ้น-ลงก่อนที่จะทำการกรีด
3.สลิตเตอร์:
4. เครื่องม้วนเศษ: เครื่องม้วนแนวนอนไฮดรอลิก, เครื่องอัดเศษเหล็กและเครื่องบดสับ
5. ตัวแยกและตัวปรับความตึงเบื้องต้น: เพลาแยกทั้งหมดเหมือนกันและถอดประกอบและติดตั้งได้ง่าย
การจัดเตรียมความตึงเครียดเป็นระบบไฮดรอลิกของปั๊มลูกสูบแปรผัน กระบอกไฮดรอลิกสองตัวด้านบนให้แรงดันที่สมดุล
แรงดึงมีให้โดยผ้าสักหลาดขนสัตว์และลูกกลิ้ง
6. โพสต์เฉือนและลูกกลิ้ง Deflector: โพสต์เฉือนตัดหางแถบที่ผิดปกติทำให้การบรรจุบน recoiler ง่ายขึ้น
ตัวเข้ารหัสบนลูกกลิ้งเบี่ยงจะติดตามความยาวของการตัดและแสดงบนหน้าจอสัมผัส
7. Recoiler: portal frame overarm separator เพื่อยึดแถบร่องแยกจากกันด้วยความเรียบร้อย
พารามิเตอร์:
| วัตถุดิบ | ผลิตภัณฑ์สำเร็จรูป | เครื่องมือ | พลัง | ความจุ |
| แม่ขด | เบบี้คอยส์ | |||
| ID 508mm-760mm | ID 610mm | มีดดิสก์ ID300 x OD480 x 25มม | เครื่องตัด 200KW | ความเร็ว 0-60 ม./นาที |
| OD 2000mm | OD 2000mm | มีดสเปเซอร์ ID300x OD380 | รีคอยล์250KW | ความแม่นยำ +/-0.20มม |
| น้ำหนัก 30T | น้ำหนัก 30T | ตัวคั่น ID110 x OD250mm | ทั้งหมด 540KW | แคมเบอร์ 1 มม. / ม |
| ความหนา 3-10มม | แถบ 3mm x 15slits, 10mm x 5slits | แผ่นความตึงเครียด 1350 x 600มม | โคก: | |
| ความกว้าง 300-1250มม | ความกว้าง 20-600มม | สเปเซอร์ไนลอน: ID110 x OD135mm |
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ |
| 1 | รถคอยล์ให้อาหาร | 30T |
| 2 | Uncoiler แมนเดรลคู่ | Φ508-760 มม. โหลด 30T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ180มม., 45KW |
| 4 | กรรไกรไฮดรอลิค | 10x1300 |
| 5 | ตารางการส่ง | ความยาว4000mm |
| 6 | คู่มือด้านข้างและ Pres Roller | กว้าง300-1300mm |
| 7 | เครื่องตัด | Φ300มม., 200KW +4KW x 3 |
| 8 | ที่กรอเศษขอบและหาง Strips กด | 11KW x 2 |
| 9 | หลุมสะสม 2 | ความยาว 5,000 มม |
| 10 | Pre-separator, Tensioner, ลูกกลิ้งทรงตัว | การแยกสองครั้ง ขนแกะรู้สึกตึงเครียด |
| 11 | ReCoiler (พร้อมแผ่นแยก, ตัวดัน) | Φ610mm, 250KW, 30T โหลด |
| 12 | รถคอยส์ดิสชาร์จ | 30T |
| 13 | ระบบไฮดรอลิค | วาล์ว Rexroth ปั๊ม Yuken |
| 14 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และหน้าจอสัมผัส |
