เส้นตัดโลหะแบบคอยล์ทูคอยล์สำหรับเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อะลูมิเนียม แผ่นทองแดง

เส้นตัดโลหะแบบคอยล์ทูคอยล์สำหรับเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อะลูมิเนียม แผ่นทองแดง

เส้นตัดโลหะจะตัดม้วนโลหะขนาดใหญ่ให้เป็นม้วนที่แคบลงหลายม้วนกระบวนการผลิตที่ต่อเนื่องมีความแม่นยำมากม้วนโลหะสามารถเป็นเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม อะลูมิเนียมทองแดง นิกเกิล ฯลฯ รอยกรีดเป็นความยาวและความกว้างจะถูกระบุโดยการใช้งานขั้นสุดท้าย

เมื่อวัสดุม้วนโลหะผ่านเข้าไปในเครื่องจักร ขดลวดเหล็กจะถูกกรีดตามยาวด้วยใบมีดกลมที่คมมาก จำนวนใบมีดวงกลมจะถูกกำหนดโดยจำนวนการกรีด ตำแหน่งการกรีดจะถูกกำหนดโดยความกว้างของการตัด

เครื่องตัดโลหะประกอบด้วยชิ้นส่วนหลัก 3 ส่วน ได้แก่ เดคูเลเตอร์ สลิตเตอร์ และเครื่องม้วนเพื่อให้แน่ใจว่าคุณภาพของกระบวนการที่เหมาะสมที่สุด แต่ละองค์ประกอบต้องได้รับการจัดวางอย่างแม่นยำในระหว่างการตั้งค่า

เหล็กแผ่นเป็นโลหะแผ่นที่นิยมใช้กันมากที่สุด เหล็กแผ่นส่วนใหญ่เป็นเหล็กคาร์บอน เหล็กแผ่นสแตนเลสกำลังเป็นที่นิยม และเหล็กแผ่นพิเศษกำลังได้รับความสนใจอย่างมากในตลาดเหล็กวัสดุแต่ละชนิดมีลักษณะเฉพาะของตัวเอง ความแข็งแรงแตกต่างกัน ดังนั้นความจุของเส้นกรีด มีดกรีด ความแข็งแรงในการกรีดจึงแตกต่างกันยกตัวอย่างเช่น แผ่นเหล็กคาร์บอนรีดร้อน

เหล็กกล้าคาร์บอนรีดร้อนชนิดม้วนรีดร้อนเป็นเหล็กแผ่นหนาหลายชนิดที่ผลิตจากโรงงานรีดร้อนเหล็กแผ่นรีดเย็นม้วนเป็นแผ่นที่บางกว่าจากการรีดเย็น ช่วงความหนามักจะต่ำกว่า 2 มม. ขั้นต่ำประมาณ 0.2 มม. กระบวนการตัดมีความแม่นยำสูง ความเร็วสูง และมีประสิทธิภาพGI และแผ่นสีมักเป็นฐานเหล็กแผ่น CR และกรีดบนเครื่องตัดเดียวกัน

เรามีตัวเลือกการกำหนดค่าต่างๆ ให้ลูกค้าเลือก ลูกค้าบอกแผนการผลิตของพวกเขา

• ขนาดคอยล์แม่ที่เข้ามา
• ข้อมูลจำเพาะของคอยล์เด็กสำเร็จรูป
• การผลิตประจำปี
• ความแม่นยำในการกรีด

จากนั้นเราจะคำนวณความเร็วการตัด ความแม่นยำในการตัด และระบบอัตโนมัติเส้นตัดแต่ละเส้นได้รับการปรับแต่งให้เหมาะสมที่สุดสำหรับลูกค้า

.

องค์ประกอบและพารามิเตอร์:

1) อานเตรียมขดลวดโหลด 20T

2) Uncoiler Single Mandrel (แมนเดรล 508 มม. พร้อมลูกกลิ้งกด 7.5KW)

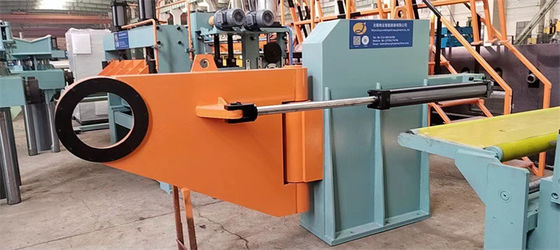

3)อุปกรณ์ยืดและโกยหัวม้วน (ไฮดรอลิก)

4) ม้วนหยิกสองครั้ง & ตัวปรับระดับลูกกลิ้ง 5 ตัวและกรรไกรหัวม้วน (30KW AC, ม้วน 160 มม.)

5)หลุมสะสม 1 (ยาว 3 ม. ลึก 3 ม. กว้าง 2.0 ม.)

6) คู่มือด้านข้างก่อน slitter (ช่วงปรับได้ 300-1600 มม.)

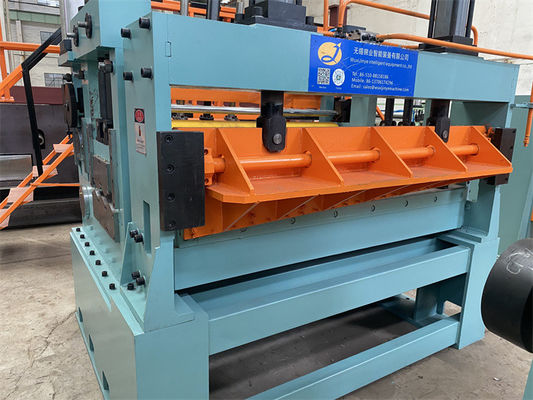

7) Slitter (การแลกเปลี่ยนอย่างรวดเร็วสองหัวเป็นตัวเลือก), อาร์เบอร์ 220 มม., 110KW DC

8) reeler เศษขอบ (อยู่ด้านล่างตารางการส่ง) ความถี่ตัวแปร 4KW

9) บ่อสะสม 2 (ยาว 3 ม. ลึก 5 ม. กว้าง 1.6 ม.)

10) pre-separator & Tensioner, Deflector Roller (ขนแกะรู้สึกตึง)

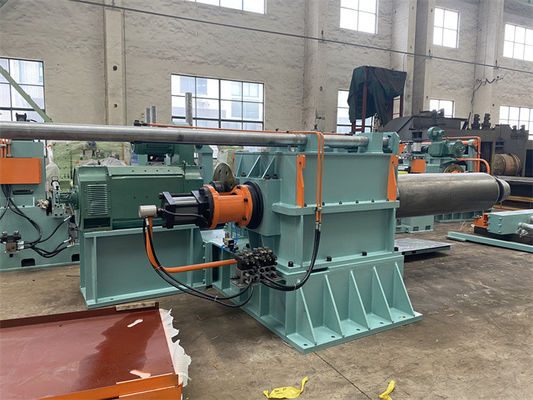

11) Recoiler พร้อมตัวยึดกดคั่น 508 มม. แมนเดรลไร้รอยต่อ

12) รถปล่อยคอยล์โหลด 20T

13) ระบบไฮดรอลิก ระบบนิวแมติก (ปั๊มลูกสูบแปรผัน 7.5KW)

14) ระบบควบคุมไฟฟ้า

กระบวนการเค้าโครง:

อานเตรียมคอยล์, รถโหลดคอยล์, แมนเดรลเดี่ยว Uncoiler พร้อมลูกกลิ้งกด, ที่ปอกหัวคอยล์, ตัวป้อนหยิก & ลูกกลิ้ง 5 ตัวปรับระดับล่วงหน้า, แรงเฉือน, พิทลูป 1, คู่มือข้าง, เครื่องตัด, เครื่องกรอเศษ, พิทลูป 2, ตัวปรับความตึงและพรี- ตัวคั่น, แรงเฉือนหลังและลูกกลิ้งเบี่ยง, ตัวถอยกลับพร้อมตัวแยกแขน, รถปล่อยขดลวด, (ประตูหมุน)

พารามิเตอร์:

การกำหนดค่า:
