รายละเอียดสินค้า:
|
| ชื่อ: | สายตัดเหล็กม้วนพร้อมรถคอยล์เปลตั้งพื้น | วัสดุ: | แผ่นม้วน CR, GI, GL, PPGI |
|---|---|---|---|
| ความกว้างของคอยล์: | 300-1250 | ความหนาของคอยล์: | 0.3-3.0 |
| น้ำหนักม้วน: | 15-25T | รหัสคอยล์, OD: | 508มม.,2000มม |
| จำนวนการตัด: | 3 มม. x 12 แถบ | ความเร็วในการตัด: | 0-200ม./นาที |
| สลิตเตอร์คู่: | การเปลี่ยนแปลงอย่างรวดเร็ว | ขนถ่ายรถ: | แท่นวางพื้นพร้อมแขนกด |
| การขนถ่ายขดลวด: | ประตูหมุน | พื้นที่ดิน: | 25ม.x13ม |
| พลังงานทั้งหมด: | 380KW | แมนเดรหดตัว: | 508มม |
| เน้น: | สายตัดเหล็กม้วนความเร็วสูง,สายตัดเหล็กม้วน 200mpm,สายตัดความเร็วสูง 200m / นาที |
||

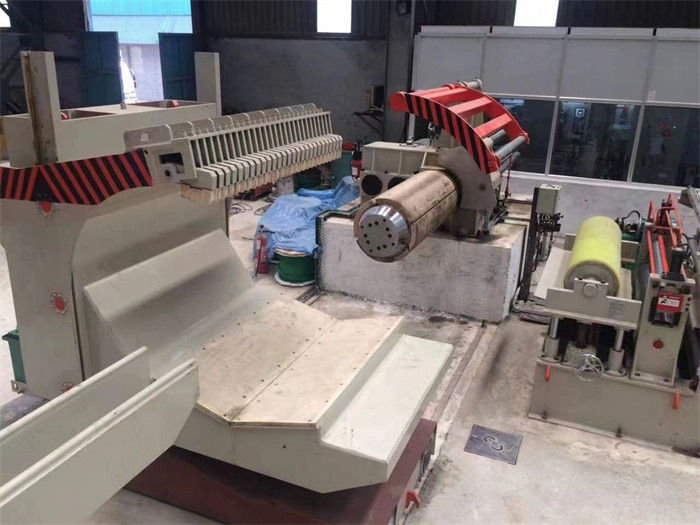

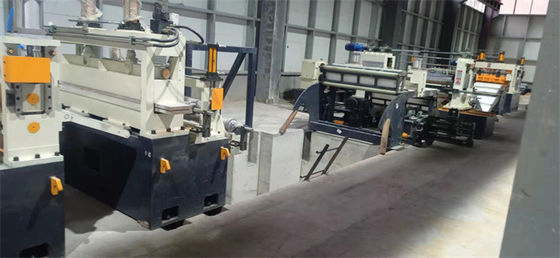

สายตัดเหล็กม้วนความเร็วสูง 200mpm พร้อมรถคอยล์วางพื้น
สายการตัดเหล็กม้วนความเร็วสูงของเราปรับปรุงในหลายส่วน สามารถให้ความมั่นคงและความแม่นยำที่ดี
1. เดคูลเลอร์แมนเดรลเดี่ยว: กดปุ่มเดียวบนแผงควบคุมการทำงาน ศูนย์กลางเพื่อปรับคอยล์บนเส้นกลางได้อย่างง่ายดาย
แมนเดรลเป็นส่วนฟันซ้อนกันดีสำหรับขดลวดแผ่นบาง ๆ ภายใน
ลูกกลิ้ง 2.Pinch มีบทบาทแนะนำการโก่งตัวในขณะที่ป้อนหยิก preleveler ปล่อยความเครียดภายในแผ่นเหล็ก
3. ชุดตัวนำด้านข้าง: เพิ่มลูกกลิ้ง 1 ใน 2 ตัว กดลูกกลิ้งด้านบนลงด้วยแรงลม เพื่อนำทางแถบเหล็กจากด้านข้างและทิศทางขึ้น-ลงก่อนที่จะทำการกรีด
4.สลิตเตอร์:
5. เครื่องกรอเศษเหล็ก: เครื่องคดเคี้ยวแนวตั้งหรือแนวนอน เครื่องคัดแยกเศษเหล็กและเครื่องบดสับ เป็นทางเลือกสำหรับแผ่นบางความเร็วสูงมักจะเป็นแนวตั้ง
6. ตัวแยกและตัวปรับความตึงเบื้องต้น: เพลาแยกทั้งหมดเหมือนกันและถอดประกอบและติดตั้งได้ง่าย
การจัดเตรียมความตึงเครียดเป็นระบบไฮดรอลิกของปั๊มลูกสูบแปรผัน กระบอกไฮดรอลิกสองตัวด้านบนให้แรงดันที่สมดุล
7. โพสต์แรงเฉือนและลูกกลิ้งเบี่ยง: โพสต์เฉือนตัดหางแถบที่ผิดปกติทำให้การบรรจุบน recoiler ง่ายขึ้น
ตัวเข้ารหัสบนลูกกลิ้งเบี่ยงจะติดตามความยาวของการตัดและแสดงบนหน้าจอสัมผัส
8. ขนถ่ายรถสามารถเป็นแท่นวางพื้นได้โดยมีแขนกดทับเพื่อให้แถบแยกออกจากกันสามารถเริ่มม้วนแถบเหล็กใหม่ได้ในขณะที่รถขนถ่ายขดลวดเดินทางขดลวดทารกออก
พารามิเตอร์:
| วัตถุดิบ | ผลิตภัณฑ์สำเร็จรูป | เครื่องมือ | พลัง | ความจุ |
| แม่ขด | เบบี้คอยส์ | |||
| ID 508 มม | ID 508 มม | มีดดิสก์ ID220 x OD330 x 10มม | เครื่องตัด 132KW | ความเร็ว 0-200ม./นาที |
| OD 2000mm | OD 2000mm | มีดสเปเซอร์ ID220x OD260 | รีคอยล์160KW | ความแม่นยำ +/-0.10มม |
| น้ำหนัก 25T | น้ำหนัก 25T | ตัวคั่น ID85 x OD180mm | ทั้งหมด 380KW | แคมเบอร์ 0.5มม./ม |
| ความหนา 0.3-3มม | แถบ 1mm x 30slits, 3mm x 12slits | แผ่นความตึงเครียด 1350 x 400 มม | โคก: | |
| ความกว้าง 300-1600มม | ความกว้าง 20-600มม | สเปเซอร์ไนลอน: ID85 x OD100mm |
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ |
| 1 | รถคอยล์ให้อาหาร | 25 ต |
| 2 | Uncoiler แมนเดรลคู่ | Φ508 มม. โหลด 25T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ160มม., 30KW |
| 4 | กรรไกรไฮดรอลิค | 3x1600 |
| 5 | หลุมสะสม 1 | ความยาว3000mm |
| 6 | คู่มือด้านข้างและ Pres Roller | กว้าง300-1600mm |
| 7 | เครื่องตัด | Φ220มม., 132KW +4KW x 3 |
| 8 | ที่กรอเศษขอบและหาง Strips กด | 7.5KW x 2 |
| 9 | หลุมสะสม 2 | ความยาว4000mm |
| 10 | Pre-separator, Tensioner, ลูกกลิ้งทรงตัว | การแยกสองครั้ง ขนแกะรู้สึกตึงเครียด |
| 11 | ReCoiler (พร้อมแผ่นแยก, ตัวดัน) | Φ508mm, 160KW, 25T โหลด |
| 12 | รถคอยส์ดิสชาร์จ | 25 ต |
| 13 | ระบบไฮดรอลิค | วาล์ว Rexroth ปั๊ม Yuken |
| 14 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และหน้าจอสัมผัส |
