เครื่อง Recoiler Slitter โลหะแผ่นสำหรับสายการตัดที่แม่นยำ

เครื่องตัด Recoiler แผ่นโลหะสำหรับเส้นตัดที่แม่นยำ

เส้นตัดเหล็กที่มีความแม่นยำประกอบด้วยเครื่องคลายเกลียว เครื่องสลิตเตอร์ เครื่องปรับความตึงและเครื่องถอยกลับ ฯลฯ

• เครื่อง Uncoiler: รับภาระม้วนเหล็กและแถบเหล็ก uncoil สำหรับการตัด
• เครื่องสลิตเตอร์: หัวจับคู่สวมมีดวงกลมเพื่อกรีดแถบเหล็กตามแนวยาว มอเตอร์และกระปุกเกียร์ขับเคลื่อนหัวจับทั้งสองด้วยข้อต่อสากล กดลงหัวจับด้านบนปรับโดยมอเตอร์และเฟืองตัวหนอน & ก้านความแม่นยำในการสลิตเตอร์มีความสำคัญมาก หัวจับทั้งสองต้องขนานกัน มีดและตัวเว้นระยะต้องมีความแม่นยำดี

เครื่องมือสลิตเตอร์ประกอบด้วยมีดวงกลม เหล็กเว้นระยะระหว่างมีดและเบาะรองเพื่อนำทางแถบสลิตเตอร์ให้ตรงออกจากสลิตเตอร์

วัสดุของมีดวงกลมแตกต่างกันไปตามวัสดุของแถบโลหะเพื่อกรีด เหล็กสเปเซอร์ทำจาก CK45 ที่มีความหนาต่างกัน เบาะอาจเป็นแท่งไม้ตรงหรือแหวนยางเพื่อให้การตัดที่มีความแม่นยำสูง: มุมโค้ง +/- 0.10 มม./ม., เสี้ยนขอบ: ≤0.3 มม., ความตรง: ≤0.8 มม./ม., ความกว้างของร่อง ±0.1 มม.

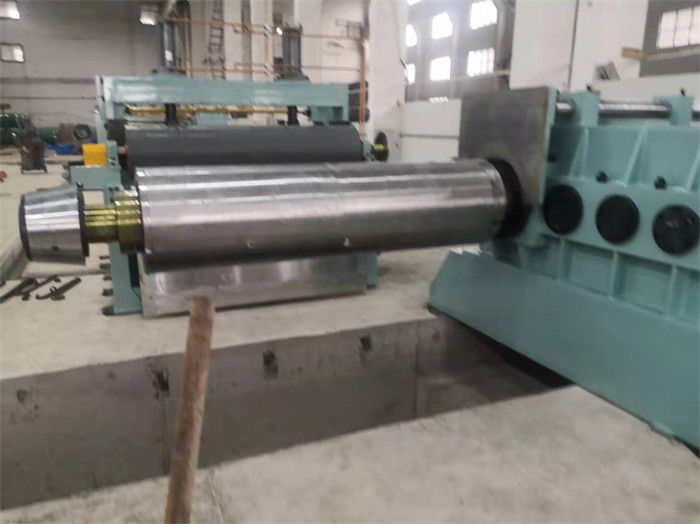

• เครื่อง Recoiler: กรอแถบร่องบนแกนหมุนของ recoiler ซึ่งรวมถึงตัวแยกการกด, แมนเดรลขยาย, มอเตอร์ขับเคลื่อนและกระปุกเกียร์, แขนรองรับ, ตัวดัน

สำหรับการม้วนแผ่นบาง แกนหดกลับไม่มีรอยต่อ เพื่อป้องกันแถบเหล็กภายในชั้นต่างๆ

แถบเหล็กม้วนเป็นชั้นและขอบเรียบร้อย กล้องดูดาวภายใน 0.5 มม

เครื่องตัดแผ่นบางเป็นเครื่องตัดความเร็วสูงที่มีความแม่นยำสูง 120m/min, 150m/min, 200m/min ทุกครึ่งชั่วโมงสามารถกรีดหนึ่งม้วนบวก

กลไกที่มีประสิทธิภาพถูกจัดเรียงเพื่อลดเวลาว่าง เวลาในการขนถ่าย การจัดการ และการขนถ่ายประมาณ 10 นาที แต่ละ 8 ชั่วโมงสามารถกรีด 10coils (10coils x 15T = 150T) แต่ละวันสองกะ 300T

ตัวอักษร:

1. อานเก็บคอยล์: ใส่คอยล์บนอาน รถคอยล์ (รถเข็น) สามารถเข้ามาใต้คอยล์แล้วยกขึ้น ซึ่งช่วยลดเวลาการทำงานของเครนเหนือศีรษะ และหลีกเลี่ยงไม่ให้คอยล์เหล็กเสียหายหากเครนวางคอยล์บนคอยล์คาร์โดยตรง
2. รถโหลดคอยล์: ทั้งรถคอยล์แบบตั้งพื้นหรือแบบหลุม ให้แน่ใจว่าโหลดคอยล์อย่างมีประสิทธิภาพบนแมนเดรลที่ไม่คอยล์
3. เครื่องคลายคอยล์เดี่ยว: แมนเดรลขยายตัวแบบไฮดรอลิคเหมาะสำหรับ 508 มม. และสามารถติดตั้งส่วนเพิ่มเติมหรือปลอกยางเพื่อคลายคอยล์ ID ที่ใหญ่กว่าได้โหลดบนแมนเดรลแตกต่างกันไปตามขนาดของขดลวดโลหะ
4. แขนกดดึงหัวคอยล์, แผ่นพรวนดินปอก: ร่วมมือกันเพื่อเปิดหัวคอยล์และส่งไปยังตัวป้อนหยิก
5. ตัวป้อนแบบหยิกและอุปกรณ์ปรับระดับล่วงหน้า: ในการทำเกลียวจะส่งหัวคอยล์ไปข้างหน้าเพื่อสลิตเตอร์ ในโหมดอัตโนมัติ ซิงโครนัสกับสลิตเตอร์จะส่งแถบอย่างต่อเนื่องไปยังวงจรสะสม
6. 1 # วงจรสะสมตัวแรกในดิน: แผ่นกระพือไฮดรอลิกเป็นสะพานเพื่อให้แผ่นบางผ่านระหว่างขั้นตอนการทำเกลียว ในโหมดอัตโนมัติ สะสมการเดินทางของเหล็กในหลุมเพื่อซิงโครไนซ์การป้อนหยิกและความเร็วการตัด ด้วยตาไฟฟ้าบนผนังหลุมเพื่อตอบรับ
7. ลูกกลิ้งกดและตัวกั้นด้านข้าง: เพื่อนำทางแถบเหล็กในแนวนอนและแนวตั้งตรงกลางของเครื่องตัดปรับตัวกั้นด้านข้างให้พอดีกับความกว้างของแถบเหล็กด้วยตนเอง
8. เครื่องจักรหลัก, เครื่องตัด: รวมเพลามีดคู่ขนาน, ขาตั้งเครื่องตัดกระดาษแบบเคลื่อนย้ายได้หนึ่งเครื่อง, ขาตั้งเครื่องตัดแบบตายตัวหนึ่งเครื่อง, กลไกการขันเกลียว, ไดรฟ์และระบบส่งกำลังควบคุมโดยไดรเวอร์ DC / AC
9. เครื่องม้วนเศษขอบ: ม้วนเก็บเศษขอบ ความตึงที่คดเคี้ยวมีให้โดยมอเตอร์ไซโคลิดผ่านล้อแรงเสียดทาน
10. หลุมสะสม 2#: โครงสร้างเดียวกันกับหลุมสะสม 1# เพื่อรับประกันความเร็วในการตัดและการหดตัวแบบซิงโครนัส แถบร่องไม่เคยพันกันในลูป
11. หน่วยวัดความตึงและความเร็ว: เส้นใยไฮดรอลิกแบบสักหลาดหรือแบบลูกกลิ้ง จัดเตรียมความตึงของการหดตัว การเข้ารหัสสายวัดความเร็วก่อนการหดตัว
12. ลูกกลิ้งเบี่ยงและตัวคั่นล่วงหน้า: ก่อนหดตัว ให้แยกแถบเหล็กออกตามลำดับ และแถบนำทิศทางเพื่อหดคีมจับแมนเดรล

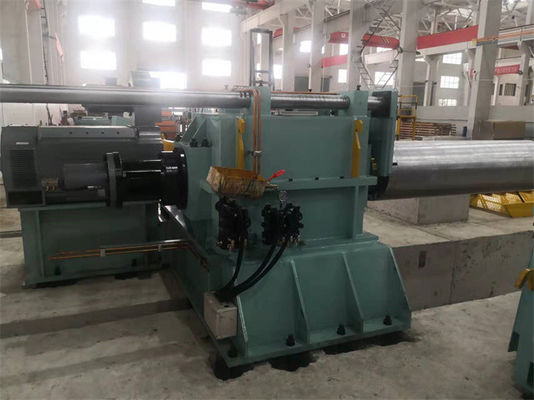

13. การแยกโอเวอร์อาร์มและรีคอยล์: แมนเดรลแบบไม่มีรอยต่อหรือแบบเปิดเพื่อให้แน่ใจว่าการรีคอยล์ดี คอยล์โคก ≤0.5มม. ความแตกต่างของขอบ ±0.10มม.
14. ระบบควบคุมไฟฟ้า: Siemens PLC เพื่อควบคุมเส้นตัดที่ทำงานด้วยความเร็วสูง 200 ม./นาทีü
