รายละเอียดสินค้า:
|
| ชื่อ: | เส้นโรงสีท่อเหล็กเชื่อมตะเข็บตรง | ป้อนข้อมูล: | เหล็กดำ เหล็กม้วนอาบสังกะสี |
|---|---|---|---|
| เอาต์พุต: | ท่อ Φ20~Φ63.5 x 3 มม | ความเร็วในการผลิต: | 30- 80 ม./นาที |
| พื้นที่ดิน: | 60ม.x6ม | ช่างเชื่อม HF: | โซลิดสเตต250KW |
| ตัด: | คอมพิวเตอร์บินเห็น | เครื่องมือ: | ลูกกลิ้ง Cr12 |
| เทคโนโลยีการขึ้นรูป: | 7 + 5 ม้วนแนวนอน | เพลาลูกกลิ้ง: | แนวนอน 65 มม |
| เน้น: | สายโรงสีท่อเหล็กชุบสังกะสี,สายโรงสีท่อเหล็กดำ,โรงสีท่อ erw HG 60 |
||

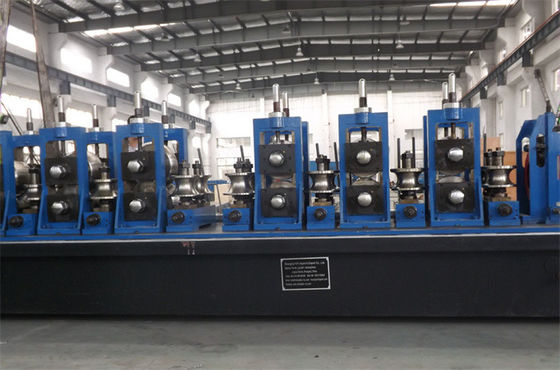

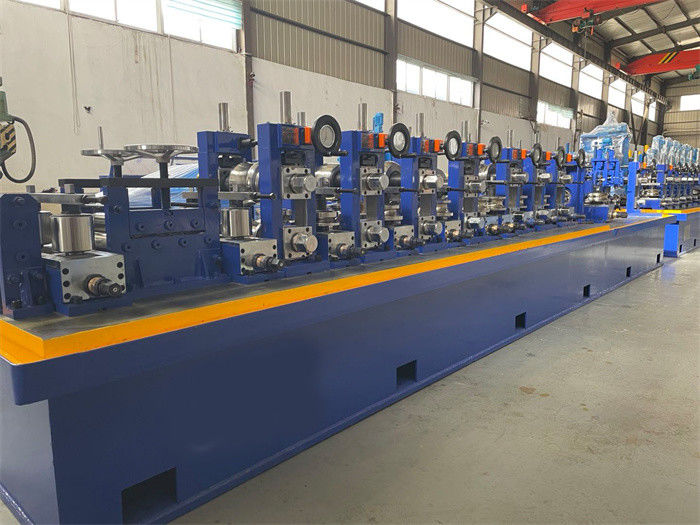

การเชื่อมตะเข็บตรงเหล็กชุบสังกะสีเส้นโรงสีท่อเหล็กดำ ( HG 60 )
การกำหนดค่าสายโรงสีท่อ
การแยกสายการผลิตท่อ HG 60:
| วัตถุดิบ | |
| เหล็กกล้าคาร์บอนต่ำ เหล็กกล้าผสมต่ำ HR หรือ CR แรงดึง: σb≤600Mpa จุดคราก: σs≤315MPa 0.8 - 3.0 x φ 20 - 63.5 มม., ID508 มม. OD1600 มม., 3.5T |
|
| ท่อสำเร็จรูป | |
|
ขนาดท่อกลม: Φ20mm ~ Φ63.5mm * 0.8 mm~ 3.0mm. 15×15มม.~50×50มม. * 0.8มม.~3.0มม.(a:b≤2:1) |
|
| พารามิเตอร์เครื่อง | |
| Decoiler สองหัว, หัวขยายไฮดรอลิกสองหัว, เบรกลม เครื่องเชื่อมแบบเฉือนและชนอัตโนมัติ 16-200A สะสมเกลียวแนวนอน,Φ4.5 ม., การป้อน 150 ม./นาที หน่วยขึ้นรูปและปรับขนาด, 160KW DC, 8+5 ลูกกลิ้งแนวนอน, 9+5 ม้วนแนวตั้ง เลื่อยบินแรงเสียดทานร้อน, Φ500×70×3.0ใบเลื่อย 30KW หมดตาราง (ปล่อยสองด้าน),2.2KW เครื่องเชื่อมความถี่สูง 250KW จำนวน 1 ชุด ลูกกลิ้งตามขนาดท่อลูกค้า กำลังติดตั้งทั้งหมด: 450KW ความเร็วสาย: 30-80m/min |
เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
