รายละเอียดสินค้า:
|
| ชื่อ: | สายการผลิตโรงถลุงเหล็กตะเข็บตรง ERW | ป้อนข้อมูล: | เหล็กเหนียว แผ่นเหล็กผสมต่ำ |
|---|---|---|---|
| เอาต์พุต: | ท่อขนาด 13 - 38 มม | ความเร็วในการผลิต: | 50-120ม./นาที |
| พื้นที่ดิน: | 50ม.x6ม | ช่างเชื่อม HF: | โซลิดสเตต200KW |
| ตัด: | Hot Fly เห็น | เครื่องมือ: | ลูกกลิ้ง Cr12 |
| เทคโนโลยีการขึ้นรูป: | การขึ้นรูปม้วนและ ERW | เพลาลูกกลิ้ง: | แนวนอน 45 มม |
| เน้น: | เครื่องทำท่อ ERW 120m / นาที,เครื่องทำท่อ ERW 50m / นาที,โรงสีท่อเหล็กเชื่อม HG 32 |
||
สายการผลิตโรงถลุงท่อเหล็กเชื่อม ERW แบบตรง (HG 32)
HG32 Pipe Mill ข้อมูลจำเพาะ:
| วัตถุดิบ | |
| เหล็กกล้าคาร์บอนต่ำ เหล็กกล้าผสมต่ำ HR หรือ CR แรงดึง: σb≤600Mpa จุดคราก: σs≤315MPa 0.6-1.8 x φ13-38mm, ID508mm OD1600mm, 1.5T |
|
| ท่อสำเร็จรูป | |
| ขนาดท่อกลม: Φ15mm~Φ50mm * 0.6mm~2.0mm. ขนาดท่อสี่เหลี่ยมจัตุรัส: 10×10mm~30×30mm * 0.6mm~1.8mm 7×14มม.~20×40มม. * 0.6มม.~1.5มม. (a:b≤2:1) ความยาวในการผลิต: 4~10m (สามารถออกแบบได้ตามคำขอของลูกค้า) ความแม่นยำในการตัดความยาว: ±3 มม. (โดยเลื่อยคอมพิวเตอร์ที่มีแรงเสียดทานร้อน) |
|
| พารามิเตอร์เครื่อง | |

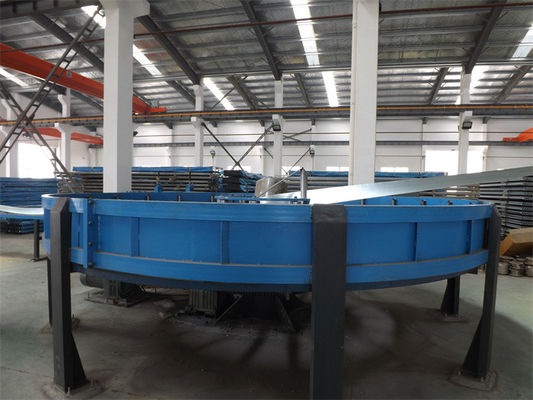

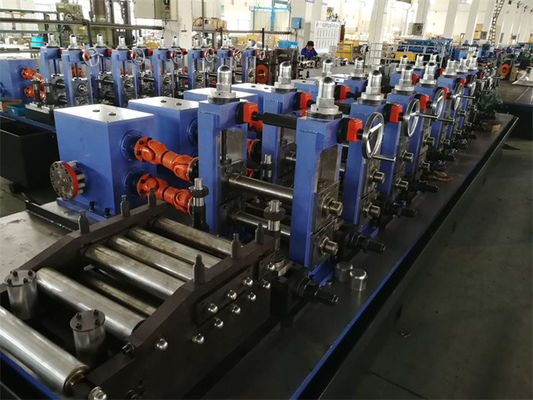

| Decoiler สองหัว, หัวขยายไฮดรอลิกสองหัว, เบรกลม เครื่องเชื่อมแบบเฉือนและชนอัตโนมัติ 16-150A หม้อสะสมแนวตั้ง, 5.0 x 2.4 ม., ป้อน 200 ม./นาที หน่วยการขึ้นรูปและการปรับขนาด, 90KW DC, 8+5 ลูกกลิ้งแนวนอน, 11+5 ม้วนแนวตั้ง เลื่อยบินแรงเสียดทานร้อน, ใบเลื่อยΦ400×35×3.0, 26KW หมดโต๊ะ (การคายประจุสองด้าน) 2.2KW 200KW HF ช่างเชื่อม 1 ชุด ลูกกลิ้งตามขนาดท่อของลูกค้า กำลังติดตั้งทั้งหมด: 320KW ความเร็วสาย: 120 ม./นาที |
เครื่องท่อ ERW ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
