รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องทำท่อเหล็กเชื่อมความถี่สูง | ป้อนข้อมูล: | เหล็กม้วนคาร์บอนต่ำและโลหะผสมต่ำ |
|---|---|---|---|
| เอาต์พุต: | ท่อกลม15-38 | ความเร็วในการผลิต: | 140ม./นาที |
| พื้นที่ดิน: | 35ม.x4ม | ช่างเชื่อม HF: | โซลิดสเตต150KW |
| ตัด: | เลื่อยเย็น | เครื่องมือ: | ลูกกลิ้ง Cr12 |
| เทคโนโลยีการขึ้นรูป: | ERW | เพลาลูกกลิ้ง: | แนวนอน 40 มม |
| เน้น: | เครื่องทำท่อท่อ HG 25,เครื่องทำท่อเหล็กเชื่อม,เครื่องทำท่อเหล็ก 140m / นาที |
||

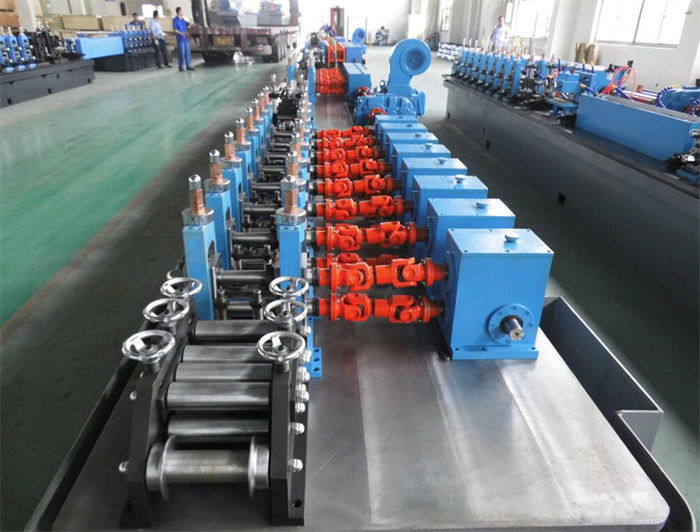

เครื่องทำท่อเหล็กเชื่อมความถี่สูง ( HG 25)
โรงสีท่อเหล็กเชื่อมความถี่สูงนี้เป็นอุปกรณ์พิเศษในการผลิตท่อเชื่อมตะเข็บตรงความถี่สูงสำหรับท่อโครงสร้างและท่ออุตสาหกรรมที่มี Φ15mm~Φ38mm และความหนาของผนัง 0.6~1.2mmด้วยการออกแบบที่เหมาะสมที่สุด การเลือกใช้วัสดุที่ดีที่สุด และการผลิตและลูกกลิ้งที่แม่นยำ ทำให้สามารถเข้าถึงสายการผลิตทั้งหมดได้อย่างแม่นยำและความเร็วสูงภายในช่วงเส้นผ่านศูนย์กลางท่อและความหนาของผนังที่เหมาะสม สามารถปรับความเร็วในการผลิตท่อได้
HG25 Pipe Mill ข้อมูลจำเพาะ:
| องค์ประกอบ | การกำหนดค่า | พารามิเตอร์ |
| Uncoiler | การขยายตัวด้วยตนเองแบบสองหัว | 0.6- 1.2 x 40-120 มม. ID508, OD1600 1T |
| เฉือนและช่างเชื่อม | เฉือนไฮดรอลิกอัตโนมัติ, เชื่อมอาร์กอน | H13 ใบมีด 1.5 x 150mm,16~150A |
| ตัวสะสมกรงแนวตั้ง | หยิกอาหารเข้าไปในกรงและออกมาเรื่อย ๆ | กรงขนาด 5 ม. x 2.4 ม. กำลังให้อาหาร 200 ม./นาที, 2.2 กิโลวัตต์ |
| เครื่องขึ้นรูป | การขึ้นรูปและการขึ้นรูปครีบ | 8 ชุดม้วนแนวนอน 11 ม้วนแนวตั้ง 55KW |
| การเชื่อมและการหล่อเย็น | คู่มือตะเข็บ, การบีบเชื่อม HF, การลบคม, การระบายความร้อน | คู่มือตะเข็บเติร์ก, เครื่องเชื่อมโซลิดสเตต 150KW, การบีบ 2 ม้วน, การขูดเสี้ยน 2 ชิ้น, ถังระบายความร้อน 1 เมตร |
| เครื่องคัดขนาด | แนวนอน, ลูกกลิ้งแนวตั้งและการปรับเชิงเส้น | ลูกกลิ้งแนวตั้ง 5 ม้วน แนวนอน 5 ม้วน และลูกกลิ้ง 4 ลูกกลิ้งปรับจากบนและล่าง และ 4 ลูกกลิ้งจากซ้ายและขวา |
| เลื่อยตัดแมลงวัน | การตัดเย็น แรงเสียดทานร้อนเป็นตัวเลือก | Φ13~Φ38mm x 10m, OD350mm×ID50mm×2.5~3.0mm ใบเลื่อย, 20KW |
| ตารางม้วนออก | สองด้านหมด | 12 ม |
| พลังงานทั้งหมด | 250KW |
ERW Pipe Mills ข้อมูลจำเพาะ:
| แบบอย่าง | ขนาดท่อ | ช่างเชื่อม HF (KW) | กำลังมอเตอร์ (กิโลวัตต์) | ความเร็ว (เมตร/นาที) |
| Фmm x มม | ||||
| HG16 | Ф(7-20) x (0.2-0.5) | 60 | 22 | 80-140 |
| เอชจี25 | Ф(8-32)x(0.35-1.3) | 100 | 45 | 70-130 |
| HG32 | Ф(15-50) x (0.6-2.0) | 150 | 110 | 60-120 |
| เอชจี50 | Ф(20-63)x(0.8-2.5) | 200 | 160 | 50-100 |
| HG63 | Ф(20-76)x(0.8-3.0) | 250 | 200 | 30-90 |
| HG76 | Ф(25-80) x (1.2-4.0) | 300 | 110x2 | 30-80 |
| HG89 | Ф(32-102)x(1.5-4.5) | 300 | 132 x 2 | 30-80 |
| HG114 | Ф(38-127) x (1.5-4.5) | 300 | 160x2 | 30-70 |
| HG125 | Ф(50-165)x(2.0-5.0) | 400 | 185x2 | 20-60 |
| HG165 | Ф(76-165)x(2.0-6.0) | 600 | 200x2 | 15-50 |
การกำหนดค่าระบบไฟฟ้าโรงสีท่อ
