รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | สายตัดโลหะคอยล์ทูคอยล์ | วัสดุแผ่นม้วน: | เหล็กแผ่นรีดเย็นซีอาร์ |
|---|---|---|---|
| ความกว้างของแผ่นม้วน: | 300-1600มม | ความหนาของแผ่นคอยล์: | 0.2-3MM |
| ความเร็วในการตัด: | 120ม./นาที | กว้างภายในโค้ล: | 508มม.,610มม |
| เส้นผ่านศูนย์กลางภายนอกของคอยล์: | 1800มม | น้ำหนักม้วน: | 20T |
| จำนวนการตัด: | 3 มม. x 12 สลิต | ความแม่นยําในการตัด: | +-0.12มม |
| อุตสาหกรรมที่ใช้: | พลังงานพลังงานและเหมืองแร่ การใช้ในบ้าน โรงแรม ขายปลีก เกษตรกรรม งานก่อสร้าง ร้านขายเสื้อผ้า ร้านอาห | จุดขายสําคัญ: | ความแม่นยำสูง ผลผลิตสูง ต้นทุนต่ำ และความเร็วสูง |
| บริการหลังการขาย: | การสนับสนุนออนไลน์ การติดตั้งภาคสนาม | บริการหลังการรับประกัน: | การสนับสนุนทางเทคนิควิดีโอ, การสนับสนุนออนไลน์, การบำรุงรักษาภาคสนาม |
| เน้น: | เส้นตัดโลหะ 120m / นาที,ม้วนเพื่อม้วนเส้นตัดโลหะ,120m / นาทีเส้นตัดแผ่นเหล็กคาร์บอน |
||
หัวสลิตเตอร์คู่ สายสลิตเตอร์สแตนเลสสไลน์สําหรับแผ่นเหล็กคาร์บอน CR
สายตัดสอยเหล็กจากโค้ลไปโค้ล เป็นเครื่องจักรที่ใช้ในการตัดและรีวิลล์โค้ลเหล็ก ซึ่งสามารถตัดและรีวิลล์โค้ลเหล็กที่มีความกว้างและความหนาที่แตกต่างกันได้โดยอัตโนมัติ
หลักการการทํางานของมันคือการปลดลวดเหล็กบนม้วนใหญ่ไปยังลวดอาหารของเครื่องตัด, ตัดมันด้วยมีดตัดและแยกมันออกเป็นเส้นด้วย slitter,และในที่สุดก็ได้รับกล่องเล็ก ๆ ที่ตอบสนองความกว้างและความยาวที่ต้องการเครื่องนี้รวมฟังก์ชันหลายอย่าง เช่น ปลดลวด, ตัด, ตัด, และลวดกลับ, ทําให้การทํางานที่ประสิทธิภาพและอัตโนมัติการปรับปรุงประสิทธิภาพการผลิตและคุณภาพสินค้า.
สายม้วนสแตนเลสคาร์บอน HR ที่ม้วนร้อนเป็นแผ่นเหล็กที่หนากว่าที่ทําจากโรงงานม้วนร้อน สายม้วนสแตนเลสแบบม้วนเย็นเป็นแผ่นที่บางกว่าที่ทําจากการม้วนเย็น ระยะความหนามักจะต่ํากว่า 2 มม.ขั้นต่ําประมาณ 0.2mm, กระบวนการตัดมีความละเอียดสูง ความเร็วสูงและดังนั้นมีผลผลิต. GI และแผ่นสีมักเป็นฐานแผ่นเหล็ก CR และแยกบนเครื่องตัดเดียวกัน
เราให้ตัวเลือกต่างๆ ของการตั้งค่าสําหรับลูกค้าที่จะเลือก ลูกค้าบอกแผนการผลิตของพวกเขา
จากนั้นเราคํานวณความเร็วการตัด ความแม่นยําการตัดและอัตโนมัติ ทุกสายการตัดเป็นส่วนตัว
.
การประกอบและปารามิเตอร์:
1) เต้าเตรียมโค้ล, ความจุ 20T
2) เครื่องปลดลวดแบบมังกรเดียว (มังกร 508 มม. พร้อมม้วนปั่น 7.5KW)
3)อุปกรณ์ขัดและเปลือกหัวโค้ล (ไฮดรอลิก)
4) รอลล์จับคู่ & 5 รอลล์ ระดับและหัวโค้ล shear (30KW AC, รอลล์ 160 มม.)

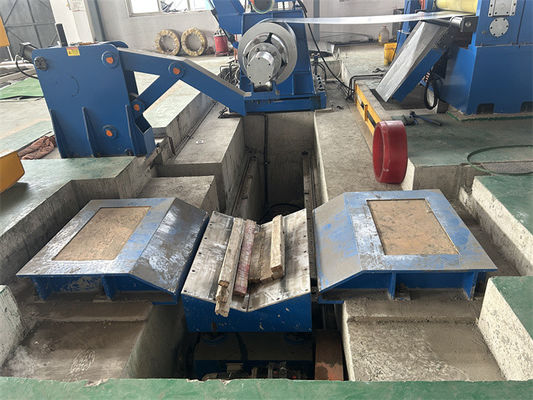

5) เครื่องสะสมหลุม 1 (ยาว 3m ลึก 3m กว้าง 2.0m)
6)แนวทางด้านหน้าก่อน slitter (ระยะที่ปรับได้ 300-1600mm)

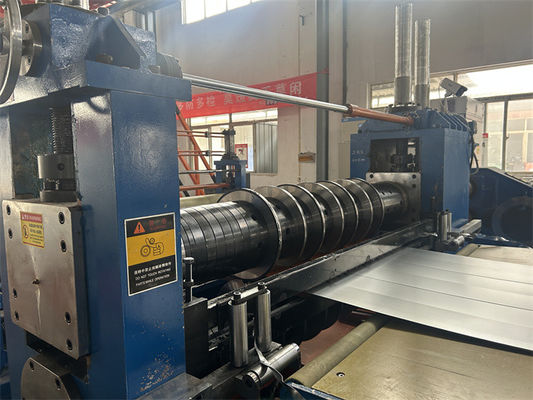

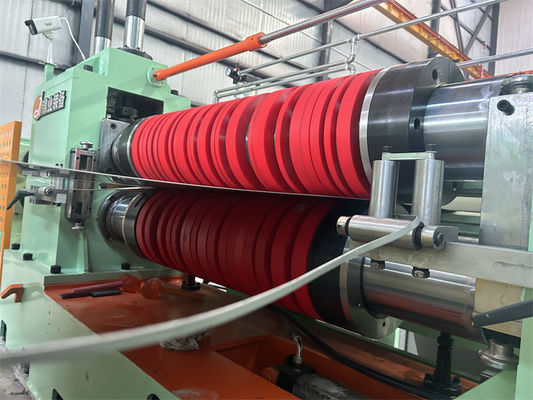

7) Slitter ((หัวสองแลกเปลี่ยนเร็วเป็นตัวเลือก)
8) edge scrap reeler ((ตั้งอยู่ใต้ตารางการส่ง) 4KW ความถี่แปร
9) เครื่องสะสมหลุม 2 (ยาว 3m ลึก 5m กว้าง 1.6m)
10) พรี-เซเปรเตอร์ & เทเนชั่น, รอลเลอร์เดฟเลคเตอร์ (ความเหนื่อยของผ้าใบ)
11) Recoiler กับตัวกั้นเครื่องกดแยก 508 มิลลิเมตร
12) รถบรรทุกการบรรทุกโค้ล, ความจุ 20T
13) ระบบไฮดรอลิก ระบบ Pneumatic (7.5KW ปั๊มพิสตันแปร)
14) ระบบควบคุมไฟฟ้า
กระบวนการวางแผน:
รถบรรทุก รถบรรจุ รถบรรจุ รถบรรจุ รถบรรจุ รถบรรจุ รถบรรจุ รถบรรจุ รถบรรจุ รถบรรจุวงจรขุด 2, เครื่องยืดและเครื่องแยกก่อน, โรลเลอร์โพสชาร์และตัวเลื่อน, รีโคลเลอร์ที่มีเครื่องแยกแขนบน, รถลดสอย (ทวินสไตล์)
ปริมาตร:
| สายตัด 0.3-3 X 1600 120mpm | ปริมาตร |
| สายสอยเหล็กที่กําลังจะมา | ID508mm, 610mm, OD1800mm น้ําหนักโค้ล 20T |
| ผงผงเด็กสําเร็จรูป | ID508mm, OD1800mm น้ําหนักโค้ล 20T สูงสุด |
| ความกว้างของโค้ลแม่ | 300-1600 มม. |
| ความกว้างของลูกหมุน | 50mm -1600mm |
| จํานวนการตัด | 1mm x 30ช่อง; 3mm x 12ช่อง |
| เครื่องยนต์หลัก | เครื่องฉีก 110KW + เครื่องรีโคลเลอร์ 132KW |
| มีดตัด | ID220 x OD340 x 15 มม SKD11 HRC58-61 |
| กลมกลมกลมกลม | กล่อง 508 มม. |
| ตัวเลือกที่มี | เครื่องตัดสีคู่แบบแลกเปลี่ยนเร็ว |
| ความเร็วในการตัด | ปรับ 0-120mpm |
| การตั้งค่า | ซีเมนส์ พีเอลซี พาร์คเกอร์ไดรฟ์ วาล์วเร็กซ์โรธ |
| ความแม่นยําในการตัด | ความกว้างของช่อง ± 0.12 มิลลิเมตร; ช่องคามเบอร์ ± 0.1 มิลลิเมตร/มิลลิเมตร; บอร์ 5% ของความหนา; หนาของความถอยหลัง < 0.5 มิลลิเมตร |
การตั้งค่า:
| ส่วน | วัสดุ การแปรรูป แบรนด์ |
| อุปกรณ์ประกอบการ | 40Cr,HB250-275, HRC55-58 ของผิว |
| สลิเตอร์บอร์ | 42CrMo การสลัก HB280-300, ด้านผิว MF HRC50-55, การเคลือบโครมแข็ง, การเคลือบผิว |
| กรอบ, ฐาน | Q235-A,Q345 การปั่นแผ่นเหล็ก การบํารุงความแข็ง |
| ร่างกล่องเกียร์ | Q345 การเชื่อมแผ่น, การรักษาความร้อน, การระเบิดทราย, การทาสีพิมพ์ |
| เกียร์: | 40Cr โลหะโกง HB240-255, ฟันหน้าแข็ง ฟันบด |
| อุปกรณ์ปลดลวดลวดลวดลวดซ้อน: | 45# เหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
| ปั๊มไฮดรอลิก | Yuken ปั๊มปั่นแปร |
| PLC | ซีเมนส์ S200 |
| หมุน | HRB, ZWZ, SKF |
| อะไหล่ปนิวเมติก | การโจมตีทางอากาศ SMC |
