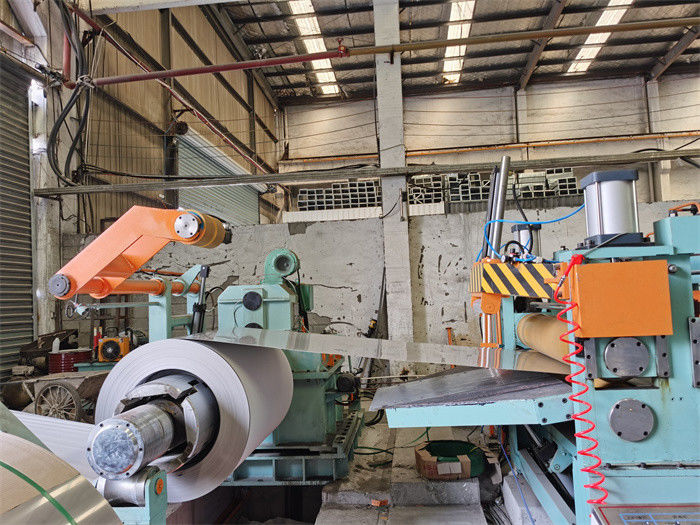

เครื่องตัดเหล็กแผ่นอัตโนมัติความแม่นยำสูงความเร็วสูง

เครื่องตัดเหล็กแผ่นอัตโนมัติความแม่นยำสูงความเร็วสูง

คุณสมบัติหลักของเครื่องนี้ประกอบด้วย:

ระบบอัตโนมัติระดับสูง: การป้อนอัตโนมัติ, การตัดอัตโนมัติ, การม้วนอัตโนมัติ, การควบคุมอัตโนมัติเต็มรูปแบบ, ไม่จำเป็นต้องมีการแทรกแซงด้วยตนเอง, ลดการใช้แรงงานคนในการผลิต

ความแม่นยำในการตัดสูง: เครื่องนี้ใช้เทคโนโลยีการตัดขั้นสูงซึ่งสามารถตัดด้วยความแม่นยำสูงและความเร็วสูง ปรับปรุงคุณภาพของผลิตภัณฑ์ได้อย่างมีประสิทธิภาพ

ความสามารถในการประมวลผลที่แข็งแกร่ง: สายการตัดแผ่นเหล็กมีความสามารถในการประมวลผลที่แข็งแกร่งซึ่งสามารถประมวลผลแผ่นเหล็กหลายแผ่นที่มีคุณสมบัติและความหนาต่างกันเพื่อตอบสนองความต้องการในการผลิตที่แตกต่างกัน

ความสามารถในการปรับตัวที่แข็งแกร่ง: เครื่องนี้ไม่เพียงเหมาะสำหรับการตัดแผ่นเหล็กธรรมดาเท่านั้น แต่ยังเหมาะสำหรับการตัดแผ่นประเภทต่างๆ เช่น แผ่นเหล็กสแตนเลส แผ่นเหล็กสี เป็นต้น

ดังนั้น เครื่องตัดแผ่นเหล็กอัตโนมัติจึงถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมเหล็ก โดยเฉพาะในอุตสาหกรรมต่างๆ เช่น การผลิตยานยนต์ การบินและอวกาศ การก่อสร้าง และเครื่องใช้ในบ้าน ซึ่งมีมูลค่าการใช้งานที่สำคัญ

องค์ประกอบ

อานเตรียมคอยล์, รถขนคอยล์, Uncoiler, ตัวเปิดหัวคอยล์, ตัวป้อนหยิก & ตัวปรับระดับ, แรงเฉือน, ตัวสะสมหลุม 1, คู่มือการเข้า, ตัวแยก, เครื่องม้วนเก็บเศษ, ตัวสะสมหลุม 2, ตัวปรับความตึงและตัวคั่นล่วงหน้า, ลูกกลิ้งหลังแรงเฉือนและลูกกลิ้งเบี่ยง , recoiler พร้อมตัวแยกแขน, รถปล่อยคอยล์, (ประตูหมุน)

• Uncoiler: ชนิดคานเดี่ยวสำหรับโหลดคอยล์ 15-20T หรือ uncoiler หัวเทเปอร์คู่สำหรับ 20 -30T
• Pinch feeder และ Preleveler: บีบแถบเหล็กป้อนเพื่อแยกใน Jog และ feed strip เข้าสู่ pit accumulator ในโหมดอัตโนมัติ
• Slitter เป็นหัวใจของเส้นกรีด ติดตั้งมีดจาน สเปเซอร์ แหวนยางหรือแถบไม้เพื่อให้เกิดการตัด การแลกเปลี่ยนอย่างรวดเร็วของเครื่องตัดสองครั้งเป็นทางเลือก
• ลูกกลิ้งกดหางกรีด: ติดตั้งบนโต๊ะม้วนเหนือเครื่องม้วนเก็บเศษ เพื่อกดหางแถบกรีดไม่ให้ตกลงไปในหลุม
• เครื่องกรอเศษ: มีทั้งแบบแนวตั้งและแนวนอน ม้วนเก็บเศษที่ขอบ
• การแยกแถบ: การแยกแถบสามครั้ง (สองครั้งก่อนแรงดึง, หนึ่งครั้งก่อนการหดตัว)
• สถานีรับแรงดึง: ช่องคานเจาะรูยึดผ้าสักหลาดเพื่อให้แรงดึงกลับปรับได้
• ลูกกลิ้งเข้ารหัสตัวเบี่ยง: เบี่ยงเบนทิศทางของแถบก่อนที่จะหดตัวและวัดความเร็วของเส้นเพื่อให้เกิดการซิงโครไนซ์ระหว่างตัวแยกและตัวหดตัว
• Recoiler: มีแกนหมุนแบบไร้รอยต่อหรือแกนหมุนแบบปกติเพื่อม้วนแถบตามลำดับภายใต้แถบกดแยก

พารามิเตอร์

การวาดเค้าโครง
