รายละเอียดสินค้า:
|
| ชื่อ: | AGC /AFC / APC 6Hi ย้อนกลับโรงรีดเย็น | วัสดุ: | Q195-Q235;08Al, SPHC, SPHD, SPHE |
|---|---|---|---|
| ความหนาของอินพุต: | 2.2-3.5มม | เสร็จสิ้นความหนา: | 0.12-0.8MM |
| ความกว้างของแถบ: | 900-1250มม | ความเร็วในการหมุน: | 1250ม./นาที |
| กดลง: | ไฮดรอลิก AGC | แรงดันไฮดรอลิก AGC: | 23 เมกะปาสคาล |
| กระบวนการรีด: | ย้อนกลับ | แรงดึงกลับ: | 170kN |
| แรงกลิ้ง: | 1500T | แรงบิดในการหมุน: | 110KN.M |
| พลังงานทั้งหมด: | 13000KW | ความทนทานต่อความหนา: | 0.005มม |
| เน้น: | 6Hi ย้อนกลับโรงรีดเย็น,โรงงานรีดเย็นสาย 1450,โรงสีรีด AGC 6Hi ความเร็วสูง |
||

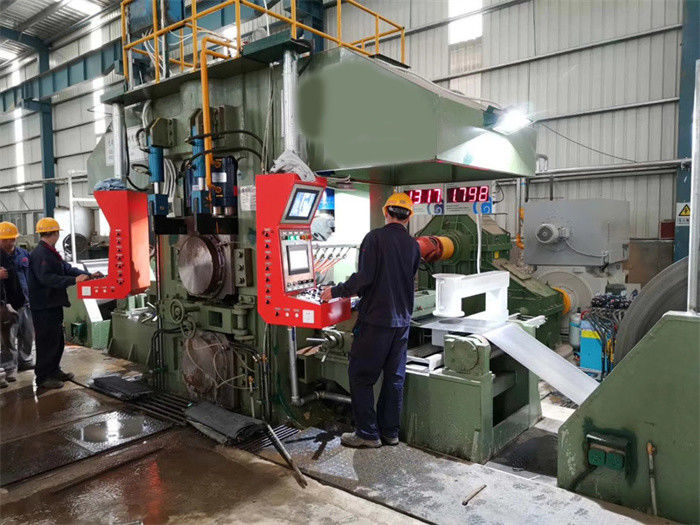

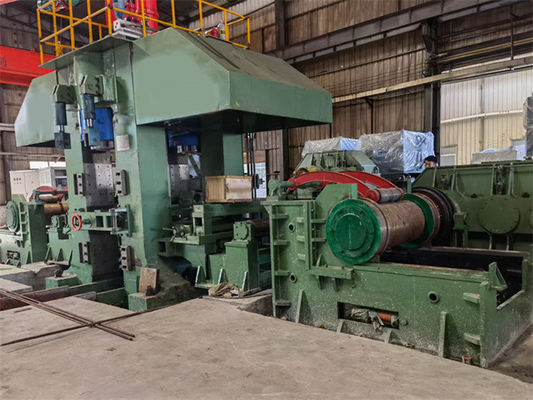

AGC /AFC / APC ความเร็วสูง 6Hi กลับสายการรีดเย็น (1450)
φ370 / φ415 / φ1180×1380mm 6hi เครื่องรีดเย็นแบบพลิกกลับได้คือเครื่องรีดเย็นความแม่นยำสูงความเร็วสูงที่มีการกำหนดค่าสูงพร้อมพารามิเตอร์ด้านล่าง:
| วัตถุดิบ |
| Q195,Q215,08Al,20#,Q235,SPHC,SPHD,SPHE |
| ความแข็งแรงของผลผลิต≤ 360N / mm2 ความต้านทานแรงดึง≤ 610N / mm2 |
| ความหนา 2-3.5 มม. x ความกว้าง (900-1250) มม |
| ID610mm OD2000 สูงสุด 27T |
| ผลิตภัณฑ์สำเร็จรูป |
| 0.12 -0.8 มม. x 900 -1250 มม |
| ID508 X OD2000 x 27T |
| 1380 6 ไฮ รีเวิร์สมิลล์ |
| ลูกกลิ้งทำงาน φ370-φ330×1380มม |
| φ415～φ375×1380mm ลูกกลิ้งกลาง |
| ลูกกลิ้งสำรอง φ1180-φ1080×1300มม |
| งานดัดลูกกลิ้ง (ด้านเดียว +/-): 375/280KN |
| การดัดลูกกลิ้งกลาง (ด้านเดียว +): 450KN |
| การถ่ายโอนลูกกลิ้งกลาง: ± 150 มม |
| แรงหมุนสูงสุด: 15,000KN |
| แรงบิดสูงสุด: 110KN.M |
| ความเร็วการหมุน: สูงสุด 1300m/min |
องค์ประกอบ:
Uncoiler 1 ชุด รถโหลดคอยล์ 1 ชุด เครื่องยืดหัวคอยล์ 1 ชุด
Recoiler ก่อนโรงสี 1 ชุด รถขนถ่ายคอยล์ 1 ชุด
โต๊ะแปรรูปก่อนโรงสี 1 ชุด
φ370/φ415/φ1180×1380mm 6hi เครื่องรีดเย็นแบบกลับด้านได้
โต๊ะแปรรูปหลังโรงสี 1ชุด
อุปกรณ์เปลี่ยนลูกกลิ้ง 1 ชุด
Recoiler หลังโรงสี 1 ชุด รถขนถ่ายคอยล์ 1 ชุด
ระบบไฮดรอลิคแรงดันสูงสำหรับกระบอกสูบเซอร์โว AGC 1 ชุด
ระบบไฮดรอลิกแรงดันกลางสำหรับลูกกลิ้งดัด 1 ชุด
ระบบไฮดรอลิกแรงดันปกติสำหรับการทำงานของไฮดรอลิก 1 ชุด
APC, AFC, AGC ระบบควบคุมไฟฟ้า 1 ชุด
ระบบหล่อลื่น (ระบบหล่อเย็นแบบอิมัลซิไฟเออร์, การหล่อลื่นแก๊สน้ำมัน, การหล่อลื่นน้ำมันบาง)
คำอธิบายของระบบควบคุมไฟฟ้า:
| 1 ระบบจ่ายและจำหน่ายไฟฟ้า | |
| หม้อแปลงไดรฟ์ 400V และมอเตอร์ไดรฟ์ stransformer 710V | |
| ระบบจำหน่ายไฟฟ้าแรงต่ำ | |
| ระบบยูพีเอส | |
| ระบบขับเคลื่อนมอเตอร์หลัก 2 ตัว | |
| ระบบขับเคลื่อนหลักประกอบด้วยไดรฟ์ของ uncoiler, recoiler ก่อนโรงสี, ลูกกลิ้งบนของโรงสีหลัก, ลูกกลิ้งล่างของโรงสีหลัก, เครื่องย้อนกลับหลัง recoiler, ใช้ตัวควบคุมความถี่ AC รวมถึงตู้ขับ, มอเตอร์ขับเคลื่อน | |
| การควบคุมความถี่ AC คือ SINAMICS S120 series, บัส DC ทั่วไปที่เชื่อมต่อกับมอเตอร์หลายตัว, การหยุดป้อนกลับ | |
| เชื่อมต่อระบบขับเคลื่อนหลักกับระบบอัตโนมัติโดย Profibus | |
| ระบบขับเคลื่อนมอเตอร์เสริม 3 ตัว | |
| มอเตอร์ของลูกกลิ้งเบี่ยงทิศทางเลือกใช้ S120 มอเตอร์ปั๊มของสถานีหล่อลื่นในกระบวนการผลิตเลือกใช้อินเวอร์เตอร์ความถี่ G120XA | |
| มอเตอร์ไดรฟ์ความเร็วคงที่ | |
| 4 ระบบอัตโนมัติ | |
| การควบคุมไดรฟ์ระดับ L0, ระบบอัตโนมัติพื้นฐานระดับ L1, HMI L1.5 | |
| การควบคุมลำดับลอจิก S7-315 หนึ่งชุด | |
| ระบบขับเคลื่อนมอเตอร์และระบบควบคุมกระบวนการอื่น (S7-400+2×FM458) | |
| การเชื่อมต่อ I/O ระยะไกล | |
| การควบคุม AGC, AFC, APC | |
| 5 สถานีปฏิบัติการ | |
| สถานีปฏิบัติการคลายเกลียว | |
| สถานีปฏิบัติการหลัก | |
| แผงควบคุมรายการ | |
| ออกจากแผงการทำงาน | |
| 6 เมตรและระบบตรวจสอบ | |
