รายละเอียดสินค้า:
|
| ชื่อ: | โรงรีดเย็นเหล็กพิเศษแบบพลิกกลับได้ | วัสดุ: | เหล็กกล้าคาร์บอนสูง 1095,1075, 1065, 1050 |
|---|---|---|---|
| ความหนาของอินพุต: | 1-2 มม | เสร็จสิ้นความหนา: | 0.1-0.3มม |
| ความกว้างของแถบ: | 500-650มม | โหลดคอยล์: | 10T |
| ความเร็วในการหมุน: | 250ม./นาที | กดลง: | ไฮดรอลิก AGC |
| กระบวนการรีด: | ย้อนกลับ 6สวัสดี | แรงกลิ้ง: | 10,000KN |
| แรงดึงกลับ: | 180kN | แรงบิดในการหมุน: | 130KN.M |
| พื้นที่ดิน: | 15 ม. x 15 ม. ย้อนกลับ | พลังงานทั้งหมด: | 1600KW |
| เน้น: | โรงรีดเย็นเหล็กกล้าพิเศษ,โรงรีดเย็นเหล็กคาร์บอนสูง,โรงรีดย้อนกลับ 250 ม. / นาที |
||

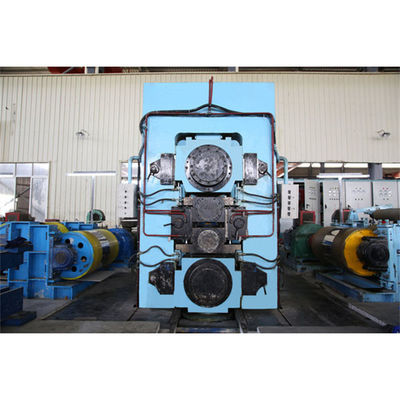

เหล็กรีดเย็นชนิดพิเศษที่กลับด้านได้สำหรับเหล็กกล้าคาร์บอนสูง
เหล็กกล้าคุณภาพดีดีกว่าเหล็กกล้าคาร์บอนธรรมดาในด้านคุณสมบัติทางกลศาสตร์และการแปรรูป
รวมถึงเหล็กกล้าโครงสร้างเหล็กกล้าคาร์บอน เหล็กกล้าไร้สนิม เหล็กกล้าผสม เหล็กกล้าเครื่องมือ เหล็กกล้าสปริง เหล็กกล้าตลับลูกปืน เหล็กกล้าเฟือง ฯลฯ
เหล็กกล้าคาร์บอนสูงปานกลางคือเหล็กคุณภาพดี เกรดเหล็ก ASTM 1095,1075,1065,1050,yield strength 385-1080Mpa
เครื่องรีดเย็นสำหรับเหล็กกล้าคาร์บอนสูงปานกลางมีโครงสร้างที่แข็งแรงมาก มีความแม่นยำสูง และมีคุณสมบัติในการรับน้ำหนักมาก
กระบวนการรีดเย็นมาพร้อมกับการหลอม Spheroidizing ชั่วคราว:
การวิเคราะห์กระบวนการกลิ้ง:
การหมุนครั้งแรก: 2.0→0.6 (ลดประมาณ 70% กลิ้ง 4-5 รอบ)
∮150／∮330／∮700x750 การรีดหยาบ ความเร็ว 110 -120 ม./นาที
การหลอมครั้งแรก
ม้วนที่สอง: 0.6→0.22～0.3(ลดราคาประมาณ 50% ถึง 60～70％)
การหลอมครั้งที่สอง
การกลิ้งครั้งที่สาม: 0.22→0.10
∮120／∮330／∮700x750 รีดละเอียด ประมาณ 240ม./นาที
สำหรับเหล็กกล้าคาร์บอนสูงที่แข็งที่สุด อาจต้องมีการหลอมครั้งที่สามและการรีดครั้งที่สี่

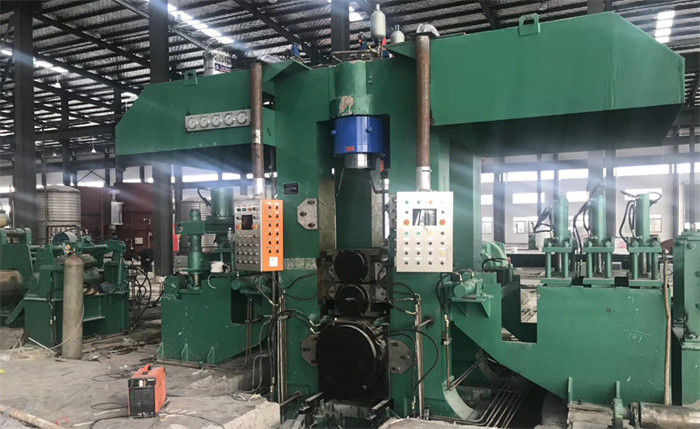

750 6 ไฮมิล พารามิเตอร์:
| องค์ประกอบ | พารามิเตอร์ | |
| 1 | Uncoiler | 8T, φ508 x 750 CPC, 132KW |
| 2 | เครื่องหนีบผม 2+7 | หยิก φ250mm, ที่หนีบผมตรง φ160mm, พาสซีฟ |
| 3 | รีคอยล์ด้านซ้าย | φ508 x 750 มม. 355KW DC |
| 4 | ตารางการเข้า-ออก | คู่มือด้านข้าง, ม้วนเบี่ยง, เกจวัดความหนา |
| 5 | 6ไฮ รีเวิร์สมิลล์ | คอลัมน์ 420 x 480, ลูกกลิ้งทำงาน φ150 x 750 มม., 630KW DC, ลูกกลิ้งกลาง φ330 x 750, ลูกกลิ้งสำรอง φ700 x 730 |
| 6 | Recoiler ขวา | φ508 x 750 มม. 355KW DC |
| 7 | รถคอยล์ | 10T เดินไฮดรอลิค |
| 8 | เครื่องมือเปลี่ยนลูกกลิ้งไฮดรอลิก | |
| 9 | ระบบหล่อลื่นน้ำมันบาง | 4KW, 60l/min, 0.63Mpa |
| 10 | ระบบไฮดรอลิค AGC แรงดันสูง | 18.5KW, 60l/min, แรงดัน 20Mpa |
| 11 | ระบบไฮดรอลิคแรงดันปกติ | 11KW, 60l/min, แรงดัน 10Mpa |
| 12 | ระบบหล่อลื่นแก๊สน้ำมัน | |
| 13 | ระบบหล่อลื่นสารหล่อเย็นอิมัลซิไฟเออร์ | 1200l/min, 0.7Mpa |
| 14 | ระบบควบคุมไฟฟ้า | ไดรเวอร์ 6RA80 DC, S7-300 PLC, |
ระบบควบคุม:
Recoilers และ Rolling mill DC motors ถูกควบคุมโดยไดรเวอร์ 6RA80 series DC, ช่องหลักใช้ความเร็วและโครงสร้างวงปิดสองเท่าของกระแสไฟฟ้า, พร้อมตัวรวมที่กำหนด, ฟังก์ชั่นการควบคุมล่วงหน้าในปัจจุบัน, การกระตุ้นแม่เหล็กใช้โครงสร้างวงปิดคู่ที่มีศักยภาพและปัจจุบัน
ชุดซอฟต์แวร์ S00 สำหรับไดรเวอร์ DC ของรีคอยล์สามารถบรรลุการควบคุมแรงดึง การคำนวณเส้นผ่านศูนย์กลางรีคอยล์ และการชดเชยไดนามิก
ระบบควบคุม DC มีประสิทธิภาพการทำงานที่ดีและเชื่อถือได้ ตลอดจนการจัดลำดับความสำคัญด้วยตนเองที่ดีที่สุด การควบคุมมอเตอร์ การวินิจฉัยตนเอง ฟังก์ชันเครือข่ายที่รวดเร็ว
การควบคุมโม่หลักคือระบบควบคุมความเร็ว รีคอยเลอร์คือการควบคุมความเร็วระหว่างการกลึงเกลียวและการควบคุมแรงดึงระหว่างการรีด (การควบคุมแรงตึงทางอ้อมมากกว่า)
