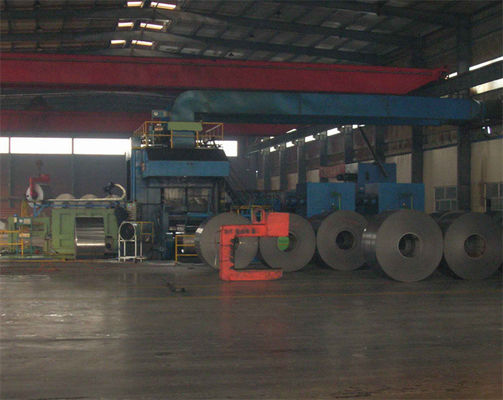

ความแม่นยำสูงความเร็วสูง S6 เครื่องรีดเย็นแบบกลับด้านได้สูง

เครื่องรีดเย็นแบบพลิกกลับได้สูง S6 ความแม่นยำสูง

โรงรีดเย็น 6-Hi ใช้กันอย่างแพร่หลายในเหล็กกล้าคาร์บอนธรรมดารีดเย็น เหล็กกล้าผสมต่ำ และความเร็วสูงถึง 600 เมตร/นาที

ผลผลิตสูงของโรงรีดเย็น 6 ม้วน ผลิตภัณฑ์ที่ยอดเยี่ยมพร้อมความทนทานต่อรูปร่างแถบและความหนาของแถบ

ลักษณะเฉพาะ:

1. สามารถม้วนแถบเหล็กกว้างและบางได้
2. ผ่านการหมุนน้อยลงและใช้เวลากลิ้งสั้นลง
3. สามารถลดขนาดโดยรวมได้มากขึ้นโดยไม่ต้องทำการหลอมขั้นกลาง
4. การเปลี่ยนแปลงความหนาที่น้อยลง
5. แผ่นรีดเย็นมีความเรียบดี
6. รูปทรงเรขาคณิตของตัวเรือน Roller ช่วยเพิ่มการเสียรูป
7. ส่วนประกอบที่สำคัญของกระบอกไฮดรอลิกช่วงชักยาวที่ถอดเปลี่ยนได้
8. ความเร็วลดลงอย่างรวดเร็ว
9. พลังการควบคุมขนาดใหญ่
10. กระบอกไฮดรอลิกสำหรับการดัดงอในเชิงบวกของลูกกลิ้งระดับกลางได้รับการแก้ไขที่ขาตั้งโรงสี
11. อุปกรณ์เปลี่ยนม้วนอย่างรวดเร็วช่วยลดระยะเวลาการเปลี่ยนม้วนของม้วนทำงานและม้วนกลาง
12. เส้นรอบวงล้อจะถูกปรับโดยอัตโนมัติ และช่วงเส้นผ่านศูนย์กลางลูกกลิ้งก็ใหญ่

การกำหนดค่า

1. ระบบไฮดรอลิก AGC ถูกควบคุมโดยคอมพิวเตอร์สองขั้นตอนไม่เพียงมีฟังก์ชั่นของช่องว่างม้วนคงที่ แรงกลิ้งคงที่ การควบคุมล่วงหน้า/การตรวจสอบความหนา แต่ยังมี AGC แรงดึงอีกด้วย
2. เครื่องรีดหลักและเครื่องม้วนด้านซ้ายและขวาขับเคลื่อนด้วยชุดมอเตอร์ไฟฟ้ากระแสตรงที่ควบคุมด้วยระบบอิเล็กทรอนิกส์ของ Siemens(โครงสร้างแบบผสม), แหล่งจ่ายไฟ SCR
3. โรงรีดมีระบบแรงดันไฮดรอลิก, ระบบควบคุมการปั๊มไฮดรอลิก, ระบบควบคุมการดันด้านข้าง, ม้วนดัดบวกและลบของม้วนกลาง, ระบบหล่อลื่นกระบวนการและระบบหล่อลื่นอุปกรณ์
4. ขดลวดซ้ายและขวาใช้ดรัมแข็งแรงดึงขนาดใหญ่ การควบคุมแบบดิจิตอลแรงดึง
5. การประสานกระบวนการผลิตและการเตือนข้อผิดพลาดของหน่วยถูกควบคุมโดยโปรแกรมควบคุมลอจิก (PLC) เพื่อให้เกิดการทำงานอัตโนมัติของกระบวนการผลิต
6. โรงรีดมีแรงดันไฮดรอลิกเต็มที่มีฟังก์ชั่นการควบคุมของการควบคุมการไหลที่สองของจังหวะเต็ม, การควบคุมการปรับค่าเบี่ยงเบน, การควบคุมโหลดล่วงหน้าอัตโนมัติ, AGC การควบคุมล่วงหน้าความหนา, AGC การตรวจสอบความหนา, AGC ความตึง/ความเร็ว, การเร่งความเร็วและการลดความเร็วการควบคุมการชดเชย AGC, การชดเชยความเยื้องศูนย์กลางของม้วน และฐานข้อมูลกระบวนการกลิ้ง , การแสดงข้อมูลและการควบคุมการทำงาน, ฟังก์ชั่นการติดตามคุณภาพผลิตภัณฑ์, การบันทึกข้อมูลอัตโนมัติความเร็วสูง, การสร้างรายงานอัตโนมัติ, การเตือนและการบันทึกความผิดปกติฟังก์ชันการบันทึกและการจัดการกระบวนการอื่นๆ
7. ระบบตรวจจับ แสดงผล และแจ้งเตือนข้อผิดพลาดของพารามิเตอร์กระบวนการและพารามิเตอร์อุปกรณ์หลัก
8. ระบบระบายความร้อนด้วยอิมัลชันและระบบการกรองที่มีความแม่นยำใช้สำหรับการหล่อลื่นกระบวนการ
9. ระบบป้องกันความปลอดภัย เช่น ระบบป้องกันการบรรทุกเกินพิกัด ระบบป้องกันแถบขาด และที่จอดรถฉุกเฉินได้รับการติดตั้งในโรงรีด
10. เฟืองก้างปลาหน้าฟันแข็ง (ความแม่นยำระดับ 5) ใช้สำหรับคอยล์ซ้ายและขวาและเครื่องจักรหลักSKF, FAG, TIMKEN ใช้สำหรับตลับลูกปืนเพลาความเร็วสูง และโรงงานตลับลูกปืน Harbin/Wafangdian/Luoyang ใช้สำหรับตลับลูกปืนเพลาความเร็วต่ำ
11. หน่วยนี้ใช้การควบคุมคอมพิวเตอร์แบบสองขั้นตอนเพื่อให้เข้าใจถึงการควบคุมกระบวนการผลิตของหน่วยหน่วยนี้มีการคำนวณกำหนดการหมุนเวียน การกระจายบัตร การควบคุมและการปรับพารามิเตอร์ให้เหมาะสมพารามิเตอร์กระบวนการตามเวลาจริงและการตรวจจับคีย์ การแสดงผล และการเตือน
12. การปรับความสูงของเส้นกลิ้งอย่างรวดเร็วด้วยลิ่มและขั้นบันได
13. การเปลี่ยนม้วนด่วนของม้วนงานม้วนกลาง (ประมาณ 8 นาที)
14.
15. หน่วยนี้ใช้เลเซอร์วัดความเร็วรอบที่นำเข้าเพื่อให้บรรลุการควบคุมการไหลที่สองและปรับปรุงอัตราของผลิตภัณฑ์สำเร็จรูป ในขณะที่รักษาเอ็นโค้ดเดอร์ไว้เพื่อวัดความเร็ว
16. ความตึงของหน่วยวัดได้โดยตรงจากเครื่องวัดความตึงนำเข้า การควบคุมวงปิด และจอแสดงผลดิจิตอล
17. ส่วนประกอบหลักของระบบ AGC แรงดันสูง ระบบม้วนดัด และระบบม้วนข้างเลือกใช้ผลิตภัณฑ์นำเข้าส่วนประกอบของระบบไฮดรอลิกแรงดันต่ำใช้ผลิตภัณฑ์ที่มีชื่อเสียงซึ่งผลิตโดยเทคโนโลยีนำเข้าในประเทศ
18. ความหนาของหน่วยวัดโดยเครื่องวัดความหนาของเอ็กซ์เรย์ที่ผลิตในประเทศจีน ตัวเข้ารหัสคือ P+F จากประเทศเยอรมนี และสวิตช์ความใกล้เคียงผลิตโดย SICK จากประเทศเยอรมนี
19. ม้วนงานอยู่ในแนวรัศมีโดยส่วนรองรับม้วนด้านข้าง ซึ่งช่วยเพิ่มความแข็งแกร่งและป้องกันการงอด้านข้างAxis อยู่ในตำแหน่งที่ประตูรองรับส่วนท้ายและควบคุมโดยกระบอกสูบ ซึ่งสะดวกสำหรับการเปลี่ยนม้วนผ่านผลิตภัณฑ์สำเร็จรูปแบบออนไลน์ และตรงตามข้อกำหนดของการม้วนเหล็กกล้าไร้สนิม
20. การหล่อลื่นด้วยน้ำมันและอากาศสำหรับตลับลูกปืนรองหลังของตลับลูกปืนเม็ดกลม

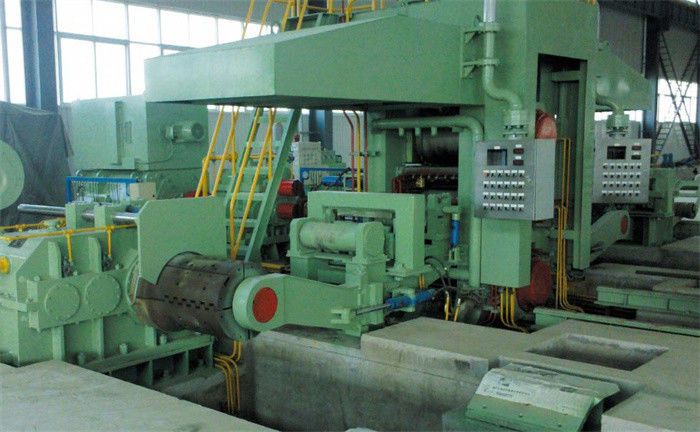

1150 S6 ไฮดรอลิค AGC ย้อนกลับโรงรีดเย็น
