4 Hi 4 เครื่องรีดเย็นแบบพลิกกลับได้สูงสำหรับแถบโลหะ

4 Hi 4 เครื่องรีดเย็นแบบกลับด้านได้สูงสำหรับแถบโลหะ

เครื่องรีดเย็นแบบกลับด้านอัตโนมัติแตกต่างจากโรงรีดต่อเนื่องแบบตีคู่ แถบโลหะวิ่งไปข้างหน้าหรือย้อนกลับผ่านโรงรีดเพื่อลดความหนาของแถบตามจำนวนรอบการรีด การผ่านไปมาได้มากถึง 5 หรือ 6 จนกว่าความหนาของโลหะ ถึงวัดเสร็จ.

โรงงานรีดเย็นแบบพลิกกลับได้คือเหมาะสำหรับ

• 1) การรีดแถบโลหะบางที่มีความแม่นยำสูง
• 2) การผลิตผลิตภัณฑ์โลหะแผ่นรีดเย็นต่อปีไม่จำเป็นต้องมีมาก

คุณสมบัติของโรงรีดแบบพลิกกลับได้:

1. วัสดุแถบขดลวดโลหะสามารถเป็นเหล็กกล้าคาร์บอน สแตนเลส ทองแดง บรอนซ์ อลูมิเนียม นิเกิล เงิน โลหะผสมไททาเนียม ฯลฯ
2. เครื่องรีดแบบพลิกกลับได้สูง 2 สูง 4 สูง 6 สูง 8 สูง 12 สูง 18 สูง 20
3. การรีดเย็นแบบพลิกกลับได้ต้องใช้การรีดในสถานะที่มั่นคง สม่ำเสมอ และแม่นยำ ความแม่นยำในการผลิตของโรงรีดต้องดี
4. การควบคุมการลดความหนาของมิลล์แบบพลิกกลับได้สามารถขันสกรูเชิงกลหรือสกรู AGC แบบไฮดรอลิก ตามการใช้งาน ความเร็วและความแม่นยำของโลหะแผ่นรีดเย็น
5. คอยล์เลอร์สองตัวตั้งอยู่ที่แต่ละด้านของโรงรีดแบบพลิกกลับได้ในขณะที่ลดความหนาของแถบคอยล์โลหะ เพื่อให้แรงดึงของคอยล์และแถบโลหะลมขึ้น
6. มอเตอร์ขับเคลื่อนของโรงสีแบบพลิกกลับได้จะหมุน FWD หรือ REV ซึ่งควบคุมโดยอัตโนมัติโดยตัวควบคุมมอเตอร์และ PLC

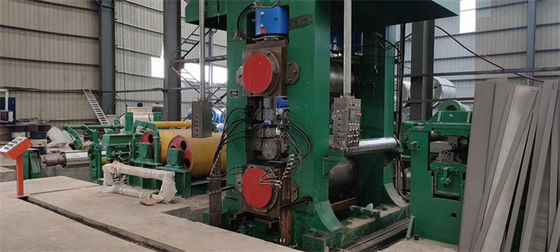

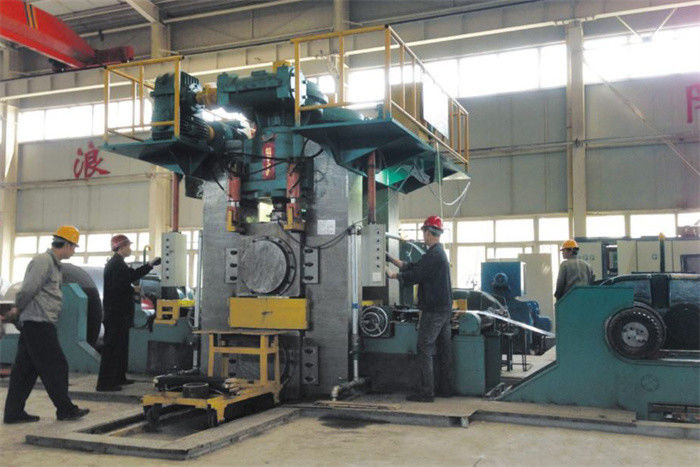

700 สี่ลูกกลิ้ง (สูง 4) เครื่องรีดเย็นแบบพลิกกลับได้.

กระบวนการทำงาน:
Uncoiler 10T, ตัวป้อนหยิกและที่หนีบผมตรง 5 ลูกกลิ้ง, Recoiler ที่ 1, 4 Hi Reversible Mill, Recoiler ที่ 2


การกำหนดค่า:

การกำหนดค่า

1. มอเตอร์ DC ถูกควบคุมโดยไดรเวอร์ DC แบบดิจิตอล 6RA80 ซีรีส์ทั้งสายถูกควบคุมโดย Siemens PLC

2. กดสกรูเชิงกลของโรงรีด

3. การปรับความเบี่ยงเบนของการกดลง

4. การป้องกันความปลอดภัย เช่น การป้องกันการโอเวอร์โหลด การหยุดฉุกเฉินในระบบควบคุมไฟฟ้า

5. การตั้งค่าความตึงของขดลวดอัตโนมัติและการควบคุมความตึงคงที่อัตโนมัติ

6. ขับเคลื่อนลูกกลิ้งทำงาน ข้อต่อสากลเป็นข้อต่อ

7. จาระบีหล่อลื่นแบบแห้งสำหรับตลับลูกปืนของลูกกลิ้ง กดลง และข้อต่ออเนกประสงค์

8. การควบคุม PLC อัตโนมัติสำหรับกระบวนการทั้งหมด เช่น การเชื่อมโยงระหว่างกระบวนการรีดและสัญญาณเตือนข้อผิดพลาด

9. โรงรีดมีหน้าที่: การตั้งค่าพารามิเตอร์กระบวนการรีดล่วงหน้า การตรวจสอบ การแสดงและการเตือนของพารามิเตอร์การประมวลผลและพารามิเตอร์ที่สำคัญของเครื่องจักร

10.Two recoilers และ 4hi mill ทำให้สามารถย้อนกลับได้
