รายละเอียดสินค้า:
|
| ชื่อ: | สายตัดเหล็กเหนียวสำหรับงานหนัก HR | วัสดุ: | ชม. เหล็กแผ่นรีดร้อน เหล็กเหนียว ชม |
|---|---|---|---|
| ความหนาของแผ่น: | 4-16มม | ความกว้างของแผ่น: | 1000-2000มม |
| ความยาวแผ่น: | 2000-12000มม | ความเร็วตัด: | 2แผ่น/นาที x 10ม |
| รหัสคอยล์: | 500-800มม | น้ำหนักม้วน: | 35T |
| ความทนทานต่อความยาว: | +/-2มม | ความเรียบของแผ่น: | 3 มม. / ตร.ม |
| พลังงานทั้งหมด: | 260KW | พื้นที่ดิน: | 35ม.x10ม |
| เน้น: | เส้นตัดเหล็กอ่อนตามความยาว,เหล็กตัดตามความยาว 2000 มม.,เหล็กแผ่นรีดร้อนตัดตามความยาว |
||

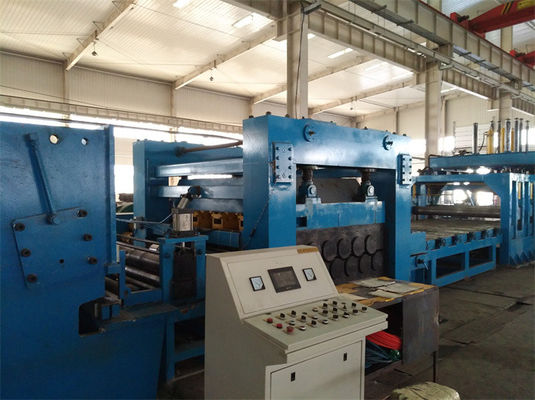

เหล็กกล้าคาร์บอนตัดตามความยาวเส้นสำหรับรีดร้อน HR, HRC, HRS
เหล็กม้วนรีดร้อนชนิดม้วนหนาแบบเกจหนาเป็นที่นิยมมากที่สุดสำหรับกระบวนการตัดให้ได้ความยาว นำไปใช้เป็นโครงสร้างตัวถังของการก่อสร้าง เรือ เครื่องจักร รถยนต์ ฯลฯ

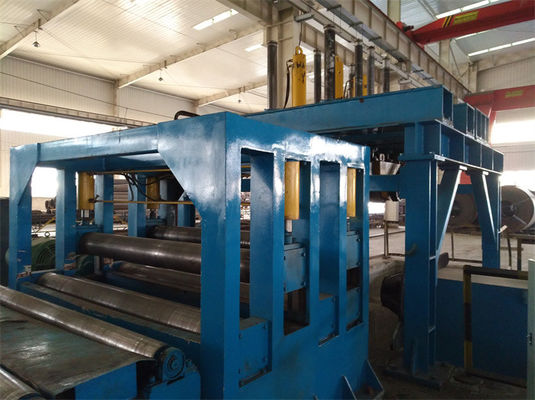

เครื่องปรับระดับเป็นเครื่องจักรพื้นฐานของการตัดม้วนเหล็กตามความยาว คุณภาพของแผ่นสำเร็จรูปส่วนใหญ่ขึ้นอยู่กับประสิทธิภาพของเครื่องปรับระดับสำหรับแผ่นเหล็กเหนียว HRC ชนิดหนา ตัวปรับระดับหลักจะรองรับงานหนักที่แข็งแรงมาก
สำหรับเหล็กแผ่นขนาด 4-16 x 2000 ลูกกลิ้งขนาดเส้นผ่านศูนย์กลาง 210 มม. ลูกกลิ้ง 11 ตัวถูกจัดเรียงด้วยลูกกลิ้ง 5 ตัวมากกว่า 6 ตัวในคลื่นแบบสอดประสาน กำลังมอเตอร์ประมาณ 150KW ความเร็วสูงสุด 20 เมตร/นาที
สำหรับเหล็กแผ่นหนา HRC ที่แข็งแรง การปรับระดับสองครั้งมีความจำเป็นและมีประสิทธิภาพมาก คือตัวปรับระดับล่วงหน้าหนึ่งตัวและตัวปรับระดับหลักหนึ่งตัวPre-leveler ใช้สำหรับจัดการกับการม้วนงอและตัวปรับระดับหลักคือการปรับระดับแผ่นให้เรียบ Preleveler สามารถเป็นแบบไฮดรอลิกสามลูกกลิ้ง (หนึ่งต่อสอง) หรือมอเตอร์ขับเคลื่อนห้าลูกกลิ้ง (สองต่อสาม) โดยพิจารณาจากขดลวดเหล็ก HRC แข็ง ตัวปรับระดับลูกกลิ้งห้าตัว มีประสิทธิภาพมากขึ้นเราจัดหาเหล็กปรับระดับ HRC หนักตัดตามความยาวให้กับ Attieh Steel ในซาอุดีอาระเบีย, Modern Metal ในจอร์แดน, 12 x 2100 Saba Steel ในไนจีเรีย
เครื่องปรับระดับหนึ่งเครื่องสามารถปรับระดับแผ่นวัดบางช่วงได้ เช่น 0.3-3 มม. 1.5-6 มม. 4-16 มม. เมื่อลูกค้าต้องการทำแผ่นช่วงความหนาที่กว้าง อาจพิจารณาวางเครื่องปรับระดับสองตัวเรียงตามลำดับบนเส้น โดยเครื่องปรับระดับหนึ่งเน้นที่ ปรับระดับความหนาที่ใหญ่ขึ้น ในขณะที่ตัวปรับระดับที่สองสำหรับความหนาที่เล็กกว่า (เช่น 2-12 มม. แบ่งเป็น 2 -4 มม., 3-12 มม.)
กรรไกรตัดเป็นเฉือนไฮดรอลิกปกติพร้อมการแก้ไขความยาวการเข้ารหัสด้วยการตอบสนองของลูกกลิ้งวัดความยาว แรงเฉือนจะตัดอย่างแม่นยำโดยการควบคุม PLC
พารามิเตอร์:
| แผ่นเหล็กคาร์บอนตัดตามความยาว | พารามิเตอร์ |
| ความหนาของแผ่นเหล็กม้วน (มม.) | 0.3-3 มม. 1-6 มม. 2 -8 มม. 3-12 มม. 4-16 มม. |
| ความกว้างของแผ่นเหล็กม้วน (มม.) | 1250มม.,1600มม.,2000มม |
| โหลดที่ไม่ม้วน (MT) | 15T 25T, 30T, 35T |
| ความเร็วสาย (mpm) | 80 ม./นาที, 60 ม./นาที, 30 ม./นาที |
| ความแม่นยำในการตัด(มิลลิเมตร) | ความยาว ±1.0 มม. /2 ม |
| ความแม่นยำในการปรับระดับ | ≤±2มม./ม2 |
| ตัดเสี้ยน | ≤5% ของความหนา |
| ความแม่นยำในการวางซ้อน | ≤1.0มม. กว้าง, ≤1.5มม. ยาว, |
| กำลังไฟทั้งหมด (กิโลวัตต์) | 130KW ~ 160KW ~ 180KW ~ 200KW`250KW |
| พื้นที่ดิน(ยาว x กว้าง) | 30 - 50 ม. x 10 ม |
องค์ประกอบ:
| เลขที่ | องค์ประกอบ |
| 1 | อานรถขนคอยล์ |
| 2 | Uncoiler แมนเดรลคู่ |
| 3 | พรีเลเวล 2+3 |
| 4 | โต๊ะม้วน4ม |
| 5 | คู่มือกลาง |
| 6 | ตัวปรับระดับหลัก 4hi |
| 7 | ตัวเข้ารหัสผู้ส่งแผ่นสุดท้าย |
| 8 | ไฮดรอลิคเฉือน |
| 9 | ตารางม้วนการจัดส่ง |
| 10 | เครื่องดันลม |
| 11 | ระบบไฮดรอลิค |
| 12 | ระบบนิวเมติกส์ |
| 13 | ระบบควบคุมไฟฟ้า |
