รายละเอียดสินค้า:
|
| ชื่อ: | Heavy Gauge Flying Cut To Length Line | คุณสมบัติ: | เฮฟวี่เกจประสิทธิภาพสูง |
|---|---|---|---|
| วัสดุ: | เหล็กแผ่นรีดร้อน, CRC, GI, PPGI, SS | ความหนาของแผ่น: | 3-10มม |
| ความกว้างของแผ่น: | 800-2000มม | รหัสคอยล์: | 610, 760มม |
| คอยล์ OD: | 2000มม | น้ำหนักม้วน: | 30T |
| ความยาวตัด: | 200 -10000มม | ความเร็วตัด: | 50 ม./นาที |
| สไตล์การตัด: | ติดตามเฉือน | ตัวปรับระดับ: | 4สวัสดี |
| พลังงานทั้งหมด: | 300KW | พื้นที่ดิน: | 45ม.x10ม |
| เน้น: | 800mm Flying Cut To Length Line,2000mm Flying Cut To Length Line,HRC เกจวัดหนักตัดความยาว |
||

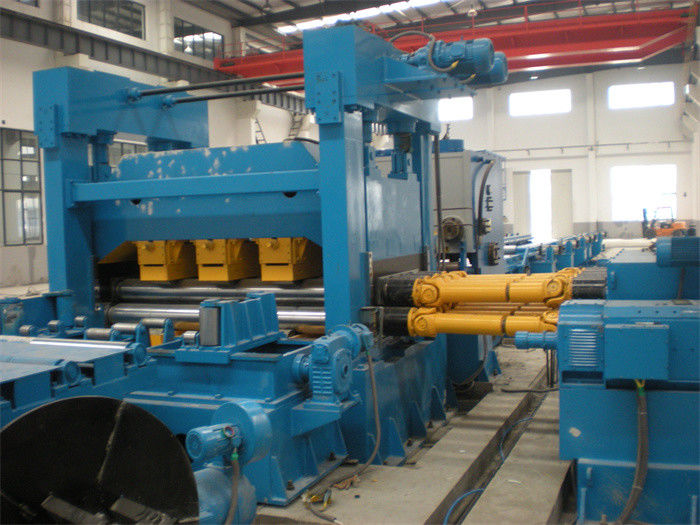

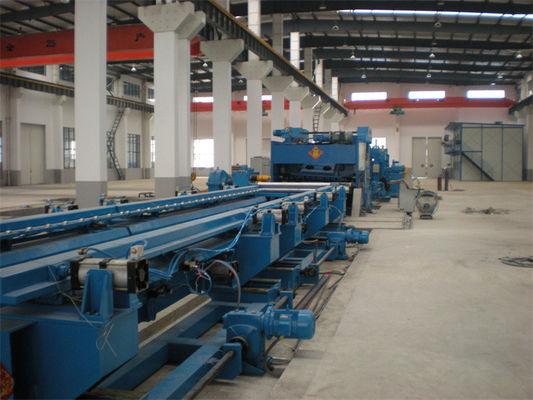

Heavy Gauge Flying Cut To Length Line พร้อมแรงเฉือนแบบติดตาม
แทร็กสำหรับงานหนักที่ตัดเป็นเส้นยาวเหมาะสำหรับทำเพลทหนาและปานกลางที่มีความยาวบางขนาด ตั้งแต่ความหนา 2-10 มม. เพื่อทำเพลทส่วนใหญ่ด้วยต้นทุนขั้นต่ำ:
น้ำหนักคอยล์ 15-30T, ความกว้างคอยล์ 500-2000mm, เส้นผ่านศูนย์กลางภายในคอยล์ 508/610/760mm
ความยาวแถบคอยล์: ใช้ความกว้างเฉลี่ย 1500 มม
| 15000กก | 20,000กก | 25000กก | 30000กก | |
| 2 มม | 640 | 850 | 1065 | 1280ม |
| 4 มม | 320 | 425 | 535 | 640ม |
| 8 มม | 160 | 212 | 268 | 320ม |
| 10 มม | 125 | 167 | 208 | 250ม |
เมื่อความหนาของแผ่นเพิ่มขึ้น ความยาวแถบสั้นลงที่น้ำหนักขดลวดเท่าเดิม
ในความเป็นจริงน้ำหนักของขดลวดมักจะเพิ่มขึ้นตามความหนาที่เพิ่มขึ้น ความยาวของแถบคงเดิมหรือยาวขึ้น
2. การปรับระดับและหยุดการตัดตามความยาวทำให้การผลิตต่ำเมื่อความยาวของแถบบางและยาว
การเลื่อนซิงโครของเราไปยังเส้นความยาวสามารถตัดแผ่นออกได้ภายในหนึ่งในสี่เมื่อความเร็วของเส้น 50m / นาที
3. ขดลวดขนาดใหญ่ของแผ่นหนายังเหมาะกับการตัดแบบซิงโครสามารถตัดเสร็จภายใน 10 นาที
4. เครื่องปรับระดับ, ปรับระดับสองครั้ง, ตัวปรับระดับล่วงหน้าและตัวปรับระดับมีความแม่นยำและแข็งแรงเพื่อส่งออกแผ่นเรียบมาก
5. ซิงโครไฮดรอลิคเฉือนตัดแผ่นเรียบตามความยาวโดยปรับระดับด้านหน้าและหลังซ้อนกันอย่างต่อเนื่องโดยไม่ต้องวนซ้ำหรือหยุด
6. การวางซ้อนเป็นแบบอัตโนมัติ ได้แก่ ตัวยึดรับลม โต๊ะยกขากรรไกร และรถขาออก
พารามิเตอร์:
| วัตถุดิบที่จะตัดตามความยาว: ข้อกำหนดแผ่นเหล็กม้วน | |
| วัสดุแผ่นคอยล์ | เหล็กแผ่นรีดร้อน Q195, Q235, Q345 |
| GI, แผ่นเหล็กชุบสังกะสี, SGCC, SECC,DX51D, DX56D, DC51D, DC53, DC54D | |
| SUS304, 316L,321, 410, 420,430, | |
| ความหนา | 2-8 มม. 2.5-10 มม. |
| ความกว้างของแผ่นคอยล์ | 1250มม. 1500มม. 1800มม. 2000มม |
| เส้นผ่านศูนย์กลางภายในคอยล์ (ID) | 508มม.,610มม.,760มม |
| น้ำหนักม้วน | 20T, 25T, 30T, 35T |
| Heavy Duty Track Fly Shear Cut to Length Line ข้อมูลจำเพาะ | |
| ความเร็วของสาย | 40-60ม./นาที |
| ความยาวของแผ่นตัด | 2000-8000มม |
| ประเภทของการตัด | การตัดฟลายไฮดรอลิกสำหรับงานหนัก |
| ความแม่นยำของความยาว | ± 2 มม. (L = 3000 มม.) |
| ความแม่นยำในแนวทแยง | ± 3 มม. (L = 3000 มม.) |
| ความเรียบ: | ±2มม./ม2 |
| ขนาดสายการผลิต | ยาว50ม.กว้าง10ม |
องค์ประกอบ:
| รายการ | จำนวน | |
| 1 | สถานีโหลด | 1 |
| 2 | กำลังโหลดรถ | 1 |
| 3 | Decoiler สองหัว | 1 |
| 4 | ตัวปรับระดับล่วงหน้า (ลูกกลิ้ง 2+5) | 1 |
| 5 | โต๊ะม้วน | 1 |
| 6 | ตัวปรับระดับหลัก (15 ม้วน 13 ม้วน) | 1 |
| 7 | ตัวเข้ารหัส, การแก้ไขความยาวเซอร์โว | 1 |
| 8 | ติดตามแรงเฉือนที่กำลังเคลื่อนที่ | 1 |
| 9 | สายพานลำเลียง โต๊ะม้วน | 1 |
| 10 | ระบบไฮดรอลิค | 1 |
| 11 | ระบบนิวเมติกส์ | 1 |
| 12 | ระบบหล่อลื่น | 1 |
| 13 | ระบบควบคุมไฟฟ้า | 1 |
