รายละเอียดสินค้า:
|
| ชื่อ: | Flying Shear Cut To ความยาวบรรทัด | คุณสมบัติ: | ความเร็วสูง ความแม่นยำสูง |
|---|---|---|---|
| ความหนาของแผ่น: | 0.3-3mm | ความกว้างของแผ่น: | 600-1600มม |
| รหัสคอยล์: | 508มม | คอยล์ OD: | 1800มม |
| น้ำหนักม้วน: | 20T | ความเร็วตัด: | ตัดได้สูงสุด 150 ครั้ง/นาที |
| สไตล์การตัด: | โรตารีฟลายเฉือน | ตัวปรับระดับ: | 4สวัสดี 6สวัสดี |
| พลังงานทั้งหมด: | 300KW | พื้นที่ดิน: | 25ม.x8ม |
| เน้น: | Flying Shear Cut To Length Line,Precision Cut To Length Line 1600mm,ตัดความยาว 3 X 1600 |
||

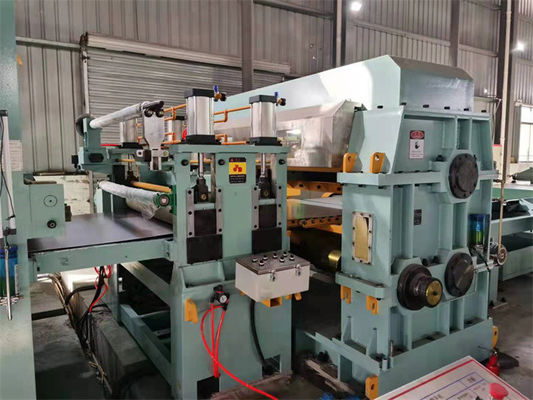

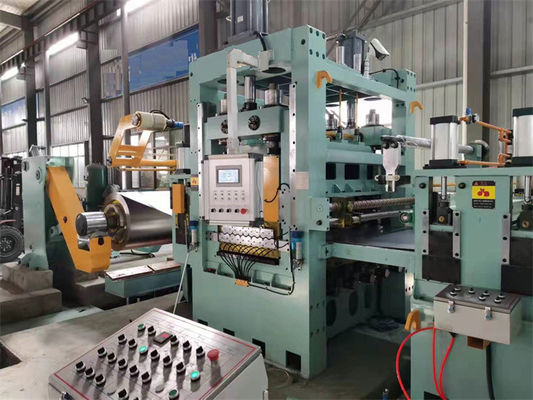

ตัดด้วยความเร็วสูงด้วยความแม่นยำสูง Flying Shear Cut To Length Line
Flying Shear cut to length line เป็นเครื่องตัดขั้นสูงชนิดหนึ่งที่มีความแม่นยำสูงความเร็วสูงโดยเฉพาะอย่างยิ่งเหมาะสำหรับงานตัดโลหะแผ่นบาง ด้วยเหตุผลดังนี้
การเปรียบเทียบคอยล์ 3 มม. และคอยล์ 0.3 มม.:
| ข้อกำหนดคอยล์ | ความยาวแผ่น | ความเร็วของเส้นตัด | เวลาตัดต่อขด | |
| แผ่นคอยล์0.3mm | ID 508 มม. ความกว้าง 1250 มม. 15T | ~5000ม | 50ม./นาที | 100 นาที |
| แผ่นม้วน 3 มม | ID 508 มม. ความกว้าง 1250 มม. 15T | ~500ม | 50ม./นาที | 10 นาที |
พารามิเตอร์:
| ป้อนวัตถุดิบและผลิตภัณฑ์สำเร็จรูป | |
| วัตถุดิบ | สังกะสีร้อน / เย็น, รีดเย็น, คอยส์เคลือบสี |
| คุณสมบัติทางกล | ความต้านแรงดึง σb≤460Mpa, σ0.2≤280Mpa |
| ความหนา | 0.2-2.0มม., 0.3-3.0มม |
| ความกว้าง | 500 มม. - 1600 มม. (สูงสุด) |
| โอดี | ≤Φ1500,1800mm |
| รหัส | Φ508mm (ขยายเป็น Φ610mm พร้อมปะเก็น) |
| น้ำหนักสูงสุด | 15 ตัน 20 ตัน |
| ความยาวแผ่น | 200 - 3000มม |
| ความทนทานต่อความยาว | แอล0= 1M±0.3 มม. (ความเร็วสม่ำเสมอ) |
| แอล0= 1 M±0.4 มม. (ความเร่ง / การลดความเร็ว) | |
| ค่าเผื่อความยาวในแนวทแยง | แอล1= 1M±0.5mm |
| ความสูงซ้อน | สูงสุด 650 มม. (ไม้ค้ำสูงประมาณ 150 มม.) |
| น้ำหนักซ้อนสูงสุด | 5 ตัน |
| บิน CTL พารามิเตอร์ | ||
| 1 | ความเร็วเชิงเส้น | 0-80 ม./นาที |
| 2 | ความเร็วเกลียว | 0-15 ม./นาที |
| 3 | พาวเวอร์ซัพพลาย | 380V/50Hz/3PH |
| 4 | พลังงานที่ติดตั้ง | ประมาณ 300KW |
| 5 | ทางตัดขวาง | มีดสองเล่มบินเคาน์เตอร์ตัด |
| กลไกการตัด ติดตามการตัด | ||
| 6 | วิธีการควบคุม | การควบคุม AC, CNC และ PLC |
| 7 | ขับมอเตอร์ | ก.มอเตอร์คอยล์เย็น: AC 30KW b.มอเตอร์ปรับระดับ: AC 90KW |
|
ค.เซอร์โวมอเตอร์กรรไกรบิน: ไฟฟ้ากระแสสลับ 110KW |
||
องค์ประกอบ:
| รายการ | จำนวน | |
| 1 | สถานีโหลด | 1 |
| 2 | กำลังโหลดรถ | 1 |
| 3 | หม้อน้ำ | 1 |
| 4 | เครื่องปรับระดับที่แม่นยำ (19 ลูกกลิ้ง) | 1 |
| 5 | อุปกรณ์ป้อน Servo (รวมอุปกรณ์เคลือบบัตร) | 1 |
| 6 | เครื่องตัดแมลงวันความเร็วสูงแบบโรตารี่ | 1 |
| 7 | สายพานลำเลียงสามขั้นตอน | 1 |
| 8 | 1เซนต์เครื่องรวบรวมแผ่นอัตโนมัติ | 1 |
| 9 | 2ndเครื่องรวบรวมอัตโนมัติ | 1 |
| 10 | ระบบไฮดรอลิค | 1 |
| 11 | ระบบนิวเมติกส์ | 1 |
| 12 | ระบบหล่อลื่น | 1 |
| 13 | ระบบไฟฟ้า | 1 |
