รายละเอียดสินค้า:
|
| ชื่อ: | เหล็กแผ่นหนาตัดตามความยาว | วัสดุ: | รีดร้อน Q235, Q195, Q345 |
|---|---|---|---|
| ความหนาของแผ่น: | 3-12mm | ความกว้างของแผ่น: | 800-2000มม |
| ความยาวแผ่น: | 2000-12000มม | ความเร็วตัด: | 8 แผ่น/นาที x 2 ม |
| รหัสคอยล์: | 500 - 800 มม | น้ำหนักม้วน: | 30T |
| ความทนทานต่อความยาว: | +/-0.5มม | ความเรียบ: | 2 มม. / ตร.ม |
| พลังงานทั้งหมด: | 230KW | พื้นที่ดิน: | 50ม.x10ม |
| เน้น: | เครื่องตัดเหล็กแผ่นตามความยาว,เครื่องตัดความหนาตามความยาว,เหล็กกล้าคาร์บอนตัดตามความยาว |
||
เครื่องตัดแผ่นเหล็กหนาเกจตามความยาวสำหรับเหล็กกล้าคาร์บอนรีดร้อน
แผ่นเหล็กหนาเกจตัดเป็นเส้นยาวเป็นเครื่องตัดตามความยาวสำหรับงานหนัก แม้ว่าจะไม่ต้องใช้เครื่องจักรอย่างแม่นยำและราบรื่นเหมือนการตัดแผ่นสแตนเลส แต่แผ่นม้วนเหล็กคาร์บอนรีดร้อนมีผิวออกซิเดชั่นแข็งซึ่งต้องการเครื่องจักรที่แข็งแรง
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ / การกำหนดค่า |
| 1 | อานคอยล์ | 20-30T |
| 2 | Uncoiler แมนเดรลคู่ | Φ500-800 มม. โหลด 30T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ220มม., 75KW |
| 4 | หลุมสะสม | 6000มม |
| 5 | คู่มือด้านข้าง 1 # | ไฮดรอลิค 1000-2000mm |
| 6 | 11 ลูกกลิ้งปรับระดับ | 4สูง 132KW Φ190 มม |
| 7 | เครื่องเข้ารหัสแบบหมุน | ตัวแทนออมรอน |
| 8 | ไฮดรอลิคเฉือน | หนัก 45KW |
| 9 | โต๊ะม้วน | 5000มม |
| 10 | รถยก | 12m 5 ดัน |
| 11 | ระบบไฮดรอลิค | วาล์ว Vitory ปั๊ม Yuken |
| 12 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และ HMI |
ตัวอักษร:
1.Uncoiler/Decoiler
สายตัดยาวหนักจับขดลวดเหล็กหนักของเฮฟวี่เกจUncoiler มีแกนหมุนคู่และฐานเลื่อนที่แข็งแรง
แมนเดรลแต่ละอันมีสามขั้นตอน การเปิดและปิดของแมนเดรลสองอันโดยกระบอกสูบไฮดรอลิก
ติดตั้งกลไกความตึงด้านหลังที่ด้านบนของฐานคลายคอยล์ เพื่อให้มั่นใจถึงเสถียรภาพในการคลายคอยล์
2. ที่เปิดหัวคอยล์พอร์ทัลเฟรม
โครงพอร์ทัลแข็งแรงมาก มีลูกกลิ้งกด ลูกกลิ้งยืดตรงด้านบนของโครง
กดลูกกลิ้งไฮดรอลิคที่ด้านบนของขดลวดเหล็กและปรับมุมการกดลงได้
ลูกกลิ้งยืดผมสามารถเลื่อนไปข้างหน้าข้างหลังเพื่อติดตามหัวแถบและยืดให้ตรงได้
แผ่นพรวนที่ติดตั้งบนตัวปรับระดับล่วงหน้ารองรับหัวคอยล์ในขณะที่ยืดหัวคอยล์กดลูกกลิ้งให้ตรง
3. ตัวปรับระดับล่วงหน้า 2+5 ตัวแรก
ลูกกลิ้งมีขนาดใหญ่และแข็งแรง ช่วยลดความเครียดภายในของขดลวดเหล็ก ผิวลูกกลิ้งชุบแข็งและเคลือบด้วยโครเมียม
เพื่อคลายความเครียดจากการดัดงอให้คลายตัว

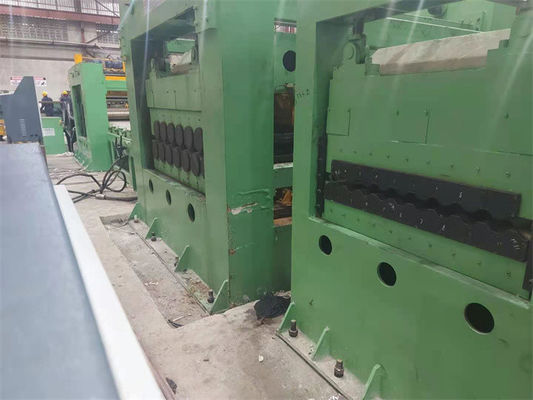

4. เครื่องปรับระดับสำหรับงานหนัก
จำนวนตัวปรับระดับสำหรับงานหนักคือ 13 ชิ้น 11 ชิ้นหรือ 9 ชิ้น เส้นผ่านศูนย์กลางของลูกกลิ้งจะอยู่ที่ 180 มม. -230 มม. -300 มม.
สามารถปรับช่องว่างและมุมของลูกกลิ้งบนและลูกกลิ้งล่างได้
ไม่มีการหยุดปรับระดับ เครื่องปรับระดับจะทำงานอย่างต่อเนื่องโดยไม่ต้องกดแผ่นเหล็กในขณะตัดแบบซิงโครนัส ช่วยป้องกันพื้นผิวแผ่นเหล็กได้ดีโดยไม่ทิ้งรอยลูกกลิ้ง
เมื่อแรงเฉือนหยุดการตัด ตัวปรับระดับจะถูกจับและหยุดภายใต้การวัดเอ็นโค้ดเดอร์

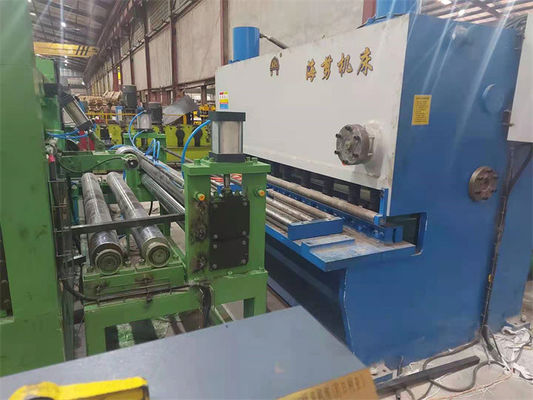

5. แรงเฉือนไฮดรอลิก
Track Shear: Synchro การตัดด้วยความถี่สูงและเฟรมที่แข็งแรง สถานีไฮดรอลิกที่แข็งแกร่งสำหรับการตัด เซอร์โวมอเตอร์ขนาดใหญ่สำหรับการซิงโครติดตามแผ่นเหล็กที่กำลังทำงาน
กรรไกรโยกไฮดรอลิกกำลังหยุดการตัดภายใต้การวัดตัวเข้ารหัส
6. การควบคุมอัตโนมัติ กระบวนการทั้งหมดอยู่ภายใต้การควบคุม PLC ในโหมดอัตโนมัติ
