รายละเอียดสินค้า:
|
| ชื่อ: | แผ่นสแตนเลสตัดตามความยาว | วัสดุ: | SUS201 , SUS304 , SUS410 |
|---|---|---|---|
| ความหนาของแผ่น: | 4-12mm | ความกว้างของแผ่น: | 1000-2000มม |
| ความยาวแผ่น: | 2000-12000มม | ความเร็วตัด: | 10แผ่น/นาที x 2ม |
| รหัสคอยล์: | 508มม | น้ำหนักม้วน: | 20T |
| ความทนทานต่อความยาว: | +/-0.5มม | ความเรียบ: | 1.5 มม./ตร.ม |
| พลังงานทั้งหมด: | 700KW | พื้นที่ดิน: | 50ม.x10ม |
| เน้น: | เครื่องตัดโลหะเหล็กตามความยาว,เครื่องตัดเหล็กสแตนเลสตามความยาว,เกจหนักตัดตามความยาว |
||
เครื่องตัดเหล็กแผ่นสแตนเลสเกจวัดความยาวด้วยการตัดขอบ
แผ่นเหล็กกล้าไร้สนิมแบบ Heavy Gauge จำเป็นต้องตัดให้มีความยาวสองเท่าของแผ่นเหล็กกล้าคาร์บอนธรรมดาแบบเกจเดียวกัน ในขณะเดียวกันลูกกลิ้งเคลือบด้วย PU ซึ่งเป็นงานหนักที่มีความแม่นยำสูงในการตัดตามความยาว ค่าใช้จ่ายสูงกว่างบประมาณการตัดตามความยาวปกติมาก
เหล็กกล้าไร้สนิม เช่น SUS200, SUS300, SUS400 ซีรีส์ เมื่อเทียบกับเหล็กกล้าคาร์บอนปกติ Yield Strength ≤270Mpa Tensile Strength≤465Mpa ความแข็งแรงของแผ่นสแตนเลส Yield Strength ≤500Mpa Tensile Strength≤800Mpa
องค์ประกอบและพารามิเตอร์:
| เลขที่ | องค์ประกอบ | พารามิเตอร์ / การกำหนดค่า |
| 1 | อานคอยล์ | 20-30T |
| 2 | Uncoiler แมนเดรลคู่ | Φ500-800 มม. โหลด 30T |
| 3 | ตัวป้อนหยิกและตัวปรับระดับลูกกลิ้งห้าตัว | Φ250มม., 200KW |
| 4 | หลุมสะสม | 6000มม |
| 5 | คู่มือด้านข้าง 1 # | ไฮดรอลิค 1000-2000mm |
| 6 | เครื่องตัดขอบ |
แยกร่าง, ควบคุมความถี่, ขอบ3-8mm |
| 7 | เครื่องกรอเศษเหล็กและโต๊ะม้วน | คู่มือเศษ, เครื่องม้วนแบบไฮดรอลิก |
| 8 | คู่มือด้านข้าง 2 # | ไฮดรอลิค 1000-2000mm |
| 9 | 11 ลูกกลิ้งปรับระดับ | 4สูง 300KW Φ210 มม. 300KW |
| 10 | เครื่องเข้ารหัสแบบหมุน | ตัวแทนออมรอน |
| 11 | ไฮดรอลิคเฉือน | หนัก 45KW |
| 12 | โต๊ะม้วน | 4000มม |
| 13 | Stacker และ X ตาราง | แบบฟักระเบิด ขนาด 6 ม. x 2 ม |
| 14 | ระบบไฮดรอลิค | วาล์ว Rexroth ปั๊ม Yuken |
| 15 | ระบบควบคุมด้วยไฟฟ้า | ไดรฟ์ Parker DC, Siemens PLC และ HMI |
SUS201 , SUS304 , SUS410สตียกเว้นข้อมูลจำเพาะของเหล็กสำหรับการอ้างอิง:
| ซีรีส์ SUS | ระดับประเทศ | เกรด ASTM | TS (Mpa) | YS (Mpa) |
| 200 Cr-Mn-Ni |
12Cr17Mn6Ni5N | 201 | 720 | 390 |
| 12Cr18Mn9Ni5N | 202 | 680 | 356 | |
| 300 Cr-นิ |
301 | 755 | 275 | |
| 0Cr18Ni9 | 304 | 680 | 320 | |
| 00Cr19Ni10 | 304L | 560 | 270 | |
| 0Cr25Ni20 | 310S | 655 | 310 | |
| 00Cr17Ni14Mo2 | 316L | 560 | 290 | |
| 400 Cr |
1Cr13 | 410 | ||
| 430 | 345 | 510 |
ตัวอักษร:

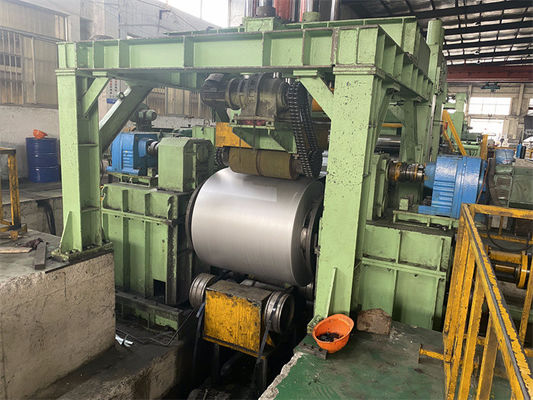

1.Uncoiler/Decoiler
สายตัดยาวหนักจับขดลวดเหล็กหนักของเฮฟวี่เกจUncoiler มีแกนหมุนคู่และฐานเลื่อนที่แข็งแรง
แมนเดรลแต่ละอันมีสามขั้นตอน การเปิดและปิดของแมนเดรลสองอันโดยกระบอกสูบไฮดรอลิก
ติดตั้งกลไกความตึงด้านหลังที่ด้านบนของฐานคลายคอยล์ เพื่อให้มั่นใจถึงเสถียรภาพในการคลายคอยล์
2. ที่เปิดหัวคอยล์พอร์ทัลเฟรม
โครงพอร์ทัลแข็งแรงมาก มีลูกกลิ้งกด ลูกกลิ้งยืดตรงด้านบนของโครง
กดลูกกลิ้งไฮดรอลิคที่ด้านบนของขดลวดเหล็กและปรับมุมการกดลงได้
ลูกกลิ้งยืดผมสามารถเลื่อนไปข้างหน้าข้างหลังเพื่อติดตามหัวแถบและยืดให้ตรงได้
แผ่นพรวนที่ติดตั้งบนตัวปรับระดับล่วงหน้ารองรับหัวคอยล์ในขณะที่ยืดหัวคอยล์กดลูกกลิ้งให้ตรง
3. ตัวปรับระดับล่วงหน้า 2+5 ตัวแรก
ลูกกลิ้งมีขนาดใหญ่และแข็งแรง ช่วยลดความเครียดภายในของขดลวดเหล็ก ผิวลูกกลิ้งชุบแข็งและเคลือบด้วยโครเมียม
เพื่อคลายความเครียดจากการดัดงอให้คลายตัว

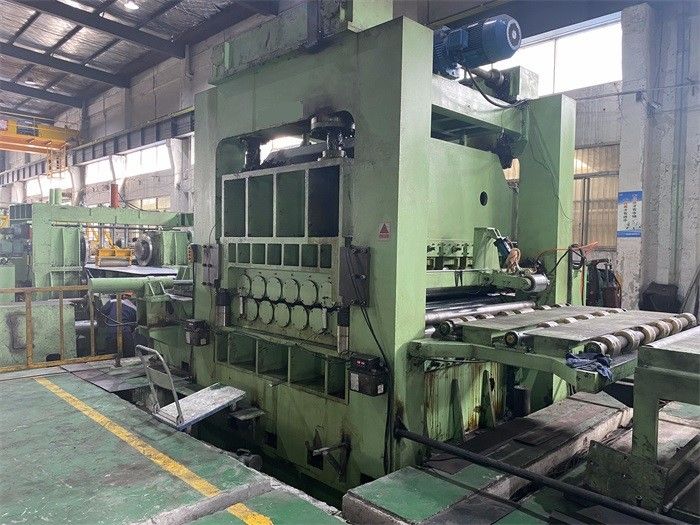

4. เครื่องปรับระดับสำหรับงานหนัก
จำนวนตัวปรับระดับสำหรับงานหนักคือ 13 ชิ้น 11 ชิ้นหรือ 9 ชิ้น เส้นผ่านศูนย์กลางของลูกกลิ้งจะอยู่ที่ 180 มม. -230 มม. -300 มม.
สามารถปรับช่องว่างและมุมของลูกกลิ้งบนและลูกกลิ้งล่างได้
ไม่มีการหยุดปรับระดับ เครื่องปรับระดับจะทำงานอย่างต่อเนื่องโดยไม่ต้องกดแผ่นเหล็กในขณะตัดแบบซิงโครนัส ช่วยป้องกันพื้นผิวแผ่นเหล็กได้ดีโดยไม่ทิ้งรอยลูกกลิ้ง
เมื่อแรงเฉือนหยุดการตัด ตัวปรับระดับจะถูกจับและหยุดภายใต้การวัดเอ็นโค้ดเดอร์
5. แรงเฉือนไฮดรอลิก
Track Shear: Synchro การตัดด้วยความถี่สูงและเฟรมที่แข็งแรง สถานีไฮดรอลิกที่แข็งแกร่งสำหรับการตัด เซอร์โวมอเตอร์ขนาดใหญ่สำหรับการซิงโครติดตามแผ่นเหล็กที่กำลังทำงาน
กรรไกรโยกไฮดรอลิกกำลังหยุดการตัดภายใต้การวัดตัวเข้ารหัส
6. รถยกอัตโนมัติ
วางระเบิดซ้อนกัน รับแต่ละแผ่นบนแขนลูกกลิ้ง เปิดแขนสองข้างเพื่อปล่อยแผ่นตกลงบนโต๊ะยก
โต๊ะม้วนส่งแผ่นซ้อนออกไปด้านนอกเพื่อบรรจุ
7. การควบคุมอัตโนมัติ กระบวนการทั้งหมดอยู่ภายใต้การควบคุม PLC ในโหมดอัตโนมัติ
