รายละเอียดสินค้า:
|
| ชื่อ: | ตัดตามความยาวด้วยความเร็วสูงด้วยเครื่องตัดขอบ | วัสดุ: | รีดร้อน รีดเย็น GI PPGI |
|---|---|---|---|
| ความหนาของแผ่น: | 0.5-4mm | ความกว้างของแผ่น: | 500-1500มม |
| ความยาวแผ่น: | 1,000-6,000มม | ความเร็วตัด: | 25แผ่น/นาที x 2ม |
| รหัสคอยล์: | 508มม | น้ำหนักม้วน: | 20T |
| ความทนทานต่อความยาว: | +/-0.5มม | ความเรียบ: | 1 มม. / ตร.ม |
| เน้น: | เครื่องตัดโลหะแผ่นเป็นเส้นยาว,เครื่องตัดบางเป็นเส้นยาว,ตัดเป็นเส้นยาวด้วย Edge Trimmer |
||
เครื่องตัดโลหะแผ่นบางตามความยาวด้วยเครื่องตัดขอบ
การตัดแผ่นโลหะม้วนเป็นเส้นยาวเป็นหนึ่งในผลิตภัณฑ์เครื่องจักรหลักของเรา เราผลิตเครื่องตัดแผ่นโลหะเป็นเส้นยาวเป็นเวลา 15 ปี ได้จัดหาเครื่องตัดตามความยาวให้กับมาเลเซีย KSA สหรัฐอาหรับเอมิเรตส์ ไนจีเรีย แอลจีเรีย สหรัฐอเมริกา รัสเซีย เอธิโอเปีย อียิปต์ ฯลฯ ประมาณ 30 ประเทศ
แผ่นคอยล์สามารถรีดร้อน รีดเย็น แผ่นเหล็กอาบสังกะสี แผ่นสแตนเลส แผ่นอลูมิเนียม แผ่นวัดแสง ตัดเป็นเส้นยาวได้ระนาบละเอียดและตัดเร็วความเรียบแผ่น +/- 1 มม. ต่อ ตร.ม. ตัดเร็ว 2 ม. x 28 แผ่น/นาที
การทำงานอย่างต่อเนื่องของตัวปรับระดับ การป้อนตามความยาวเซอร์โว และแรงเฉือนแบบนิวเมติกส์ที่รวดเร็วช่วยให้มั่นใจได้ถึงการทำงานที่รวดเร็วและแม่นยำสูง ความเร็วในการเรียงซ้อนตามแผ่นที่ตัดมา และเรียงแต่ละแผ่นอย่างรวดเร็วทีละแผ่น สำหรับขดลวดขนาด 2 มม. x 1250 x 15T ใช้เวลา 20 นาทีในการ ตัดประมาณ 40 นาทีต่อม้วน
เค้าโครง
สองชุดคอยล์เตรียมอาน, แมนเดรลเดี่ยวพร้อมแรงตึงด้านหลัง, หัวกดและปอกคอยล์, ตัวปรับระดับสูง 4 ตัว, หลุมหลุม, ตัวนำกลาง, การยึดความยาวเซอร์โวด้วยฟิล์ม, เฉือนอย่างรวดเร็ว, ตารางสายพานจัดส่ง, รถยกชุดหนึ่งหรือสองชุด, รถส่งออก หรือโต๊ะม้วน.
องค์ประกอบ
พารามิเตอร์:
| มาตรวัดแสงความเร็วสูงตัดตามความยาว | พารามิเตอร์ |
| ความหนาของแผ่นเหล็กม้วน (มม.) | 0.2-1.5 มม. 0.25-2.0 มม. 0.3 -3.0 มม. 0.4-4.0 มม. |
| ความกว้างของแผ่นเหล็กม้วน (มม.) | 600มม.,1000มม.,1250มม.,1600มม |
| โหลดที่ไม่ม้วน (MT) | 10T, 15T, 20T |
| ความเร็วสาย (mpm) | 80 ม./นาที |
| ความแม่นยำในการตัด(มิลลิเมตร) |
ความยาว ±0.50 มม. /2 ม
|
| ความแม่นยำในการปรับระดับ | ≤±1.0มม./ม2 |
| ตัดเสี้ยน | ≤3% ของความหนา |
| ความแม่นยำในการวางซ้อน | ≤1.0มม. กว้าง, ≤1.5มม. ยาว, |
| กำลังไฟทั้งหมด (กิโลวัตต์) | 100KW ~ 130KW ~ 150KW |
| พื้นที่ดิน(ยาว x กว้าง) | 25ม.x10ม |
การสร้างที่แม่นยำ:
| ส่วนหนึ่ง | วัสดุ การประมวลผล แบรนด์ |
| เพลา, แกน, ลูกกลิ้ง | 42CrMo,HB250-275 |
| กรอบ, ฐาน | Q235-A, Q345 (16Mn) การเชื่อมแผ่นเหล็ก, การอบอ่อน |
| ตัวกระปุกเกียร์ | Q345 การเชื่อมแผ่น, การรักษาความร้อน, การพ่นทราย, การทาสีรองพื้น |
| เกียร์: | เหล็กหล่อ 40Cr, HB240-255, หน้าฟันชุบแข็ง, พื้นฟัน |
| ส่วน Uncoiler: | 55# เหล็กหล่อ ชุบแข็ง เคลือบฮาร์ดโครม และขัดเงา |
| ปั๊มไฮโดรลิ | ปั๊มแปรผัน Yuken pistion |
| บมจ | ซีเมนส์ S200 |
| การแบก | HRB, ZWZ, SKF |
| ชิ้นส่วนนิวเมติกส์ | แอร์แทค บตท |

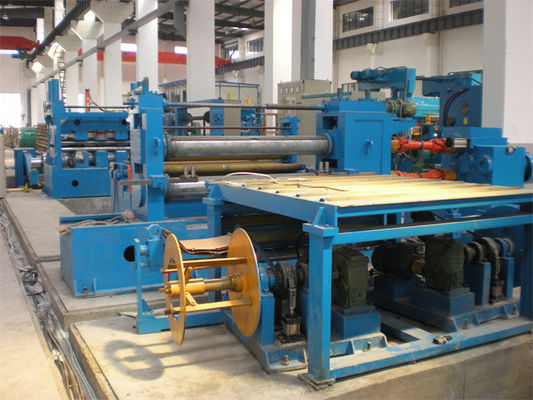

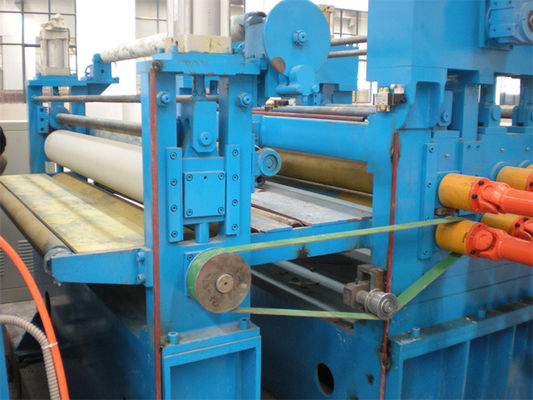

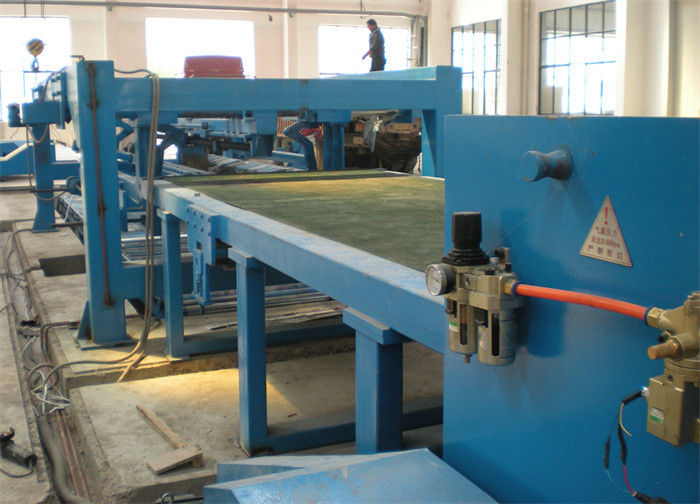

รูปถ่าย:
