ความแม่นยำในการตัดความยาวม้วนเหล็กเส้นแผ่นตัดความยาวเส้น 0.3-3 X 1300

เครื่องตัดเหล็กแผ่นอย่างแม่นยำตามความยาวเส้น

เหล็กแผ่นที่มีความแม่นยำตัดเป็นเส้นยาวเป็นหนึ่งในผลิตภัณฑ์หลัก ช่วงของแผ่นมาตรวัดบางคือ 0.2-2 มม., 0.3-3 มม., 0.4-4 มม., 0.3-3 x 1300 เส้นตัดเร็วความเร็วสูงเป็นรุ่นขายดี

เหล็กม้วนเป็นเหล็กแผ่นรีดเย็น เหล็กกัลวาไนซ์ เหล็กพ่นสี กระบวนการคลายเกลียว ปรับระดับ และตัดตามความยาวมีความเร็วสูง:

การตัดเฉือนแบบหยุดเร็วครอบคลุมช่วงเวลาหนึ่ง ระยะวิ่งประกอบด้วยความเร่ง ความเร็วเต็มที่ และความลดความเร็ว สมมติว่าเป็นความเร็วเฉลี่ย เวลาทั้งหมดในการทำแผ่นงานแต่ละแผ่นจะตัดสินจากเวลาตัด ความยาวแผ่น และความเร็วเฉลี่ยแต่ละนาที 25 ชิ้นสำหรับแผ่นยาว 2 ม.

องค์ประกอบ

• 1.อานเก็บคอยล์ 20T
• 2.คอยล์โหลดรถ.20T
• 3. uncoiler แกนเดี่ยว: แกนขยายไฮดรอลิกสำหรับมาตรฐานФ508mm, ติดตั้งมอเตอร์แรงดึงด้านหลังเพื่อการคลายและปรับระดับที่มั่นคง
• 4.Coil head snubber roller, peeler shoveling plate: เพื่อเปิดหัวคอยล์แล้วส่งหัวเข้าไปในตัวป้อนหยิกและตัวปรับระดับ
• 5.2+17 Roller Leveler: 4Hi, ลูกกลิ้งสำรอง 4 แถว, 75KW DC
• 6.Pit Accumulator: ในขั้นตอนการทำเกลียวสะพานแกว่งครอบคลุมหลุมเพื่อให้แผ่นคอยล์ผ่านไป ในการทำงานอัตโนมัติจะสะสมแผ่นในหลุมเพราะตัวปรับระดับทำงานไม่หยุด
• 7. การวัดความยาวของเซอร์โว (และการเคลือบฟิล์ม): การวัดความยาวของเซอร์โว (คู่ของลูกกลิ้งบีบที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์และตัวควบคุม) ด้วยลูกกลิ้งหยิกเคลือบ PU สำหรับการเคลือบฟิล์ม
• 8.Pneumatic Fast Stop Shear: การตัดเพลาข้อเหวี่ยงจากล่างขึ้นบน, ใบมีดล่าง v รูปร่าง
• 9.Belt Conveyor: ลำเลียงแผ่นสำเร็จรูปไปยัง stacker
• 10.Stacker: โหลดซ้อน 5T
• 11.Sheets Car: จัดส่งแผ่นออกแล้วบรรจุสามารถเป็นรถสองคัน คันหนึ่งทำงาน อีกคันรออยู่
• 12. ระบบไฮดรอลิก: ปั๊มเกียร์ 7.5KW ให้แรงดัน 12Mpa
• 13.ระบบควบคุมไฟฟ้า: ตู้ไฟฟ้าหนึ่งตู้และแผงควบคุมสองแผง (หนึ่งคอนโซลสำหรับการวัดเซอร์โว, PLC, HMI และการเรียงซ้อน อีกอันหนึ่งสำหรับการคลายขดลวดและปรับระดับ) พร้อมฟังก์ชั่นที่สมบูรณ์และปลอดภัย

พารามิเตอร์:

ลูกค้าของเราที่ตัดตามความยาวด้วยความเร็วสูง:

ค้นหาในมาเลเซีย, KSA, UAE, ไนจีเรีย, แอลจีเรีย, สหรัฐอเมริกา, รัสเซีย, เอธิโอเปีย ฯลฯ

ขั้นตอนการจัดวาง:

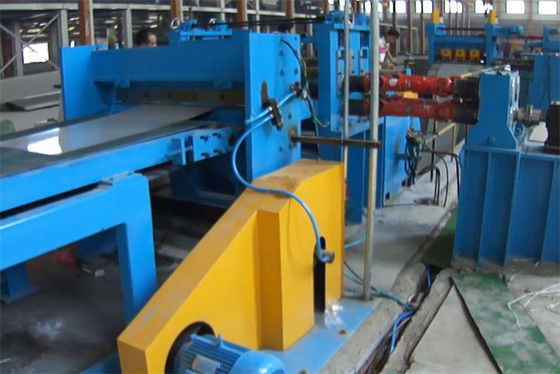

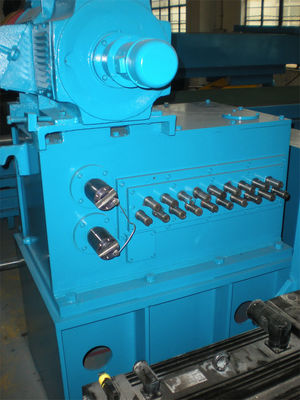

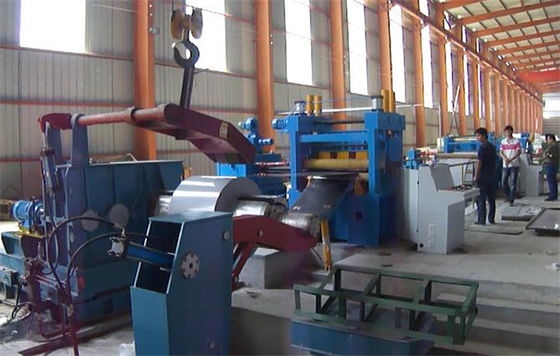

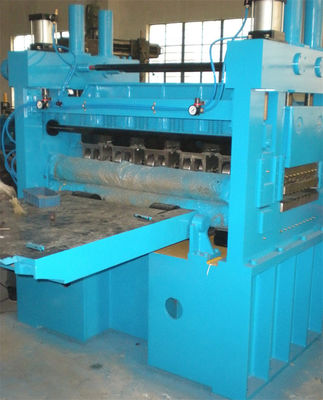

รูปถ่าย:
