เครื่องรีดเหล็กแผ่นความเร็วสูง เกจ์วัดแสงต่ำกว่า 3 มม

เหล็กแผ่นความเร็วสูงตัดตามความยาวเส้นวัดแสง

เหล็กแผ่นวัดแสงตัดเป็นเส้นยาว มีความเร็วสูง ความแม่นยำสูง เป็นที่นิยมในโรงงานทำโลหะแผ่น

สำหรับเหล็กม้วนที่มีความหนาตั้งแต่ 0.3 ถึง 3.0 มม. โดยปกติจะเป็นเหล็กแผ่นรีดเย็น เหล็กกัลวาไนซ์ เหล็กเคลือบสี กระบวนการคลายเกลียว ปรับระดับ และตัดตามความยาวต้องใช้ความเร็วสูง:

1/ ความเร็วตัดเร็ว:

ในการตัดแบบหยุดเร็ว แผ่นจะเพิ่มความเร็วขึ้นและลงตามความยาวที่กำหนดและตัดแผ่นออกอย่างรวดเร็ว

2/ ความเร็วในการทำงานที่รวดเร็ว

แผ่นจะทำงานเร็วที่สุดเท่าที่จะเป็นไปได้เพื่อตัดและวางซ้อนกัน

การตัดเฉือนแบบหยุดเร็วครอบคลุมช่วงเวลาหนึ่ง ระยะวิ่งประกอบด้วยความเร่ง ความเร็วเต็มที่ และความลดความเร็ว สมมติว่าเป็นความเร็วเฉลี่ย เวลาทั้งหมดในการทำแผ่นงานแต่ละแผ่นจะตัดสินจากเวลาตัด ความยาวแผ่น และความเร็วเฉลี่ย

องค์ประกอบ

• 1.คอยล์เก็บอาน เก็บกี่คอยล์
• 2.คอยล์โหลดรถ.ขนขดลวดเพื่อ uncoiler
• 3. uncoiler แกนเดี่ยว: แกนขยายไฮดรอลิกสำหรับมาตรฐานФ508mm
• 4.ลูกกลิ้งโกยหัวคอยล์, แผ่นโกยปอก: เพื่อเปิดหัวคอยล์แล้วส่งหัวเข้าไปในตัวป้อนหยิก

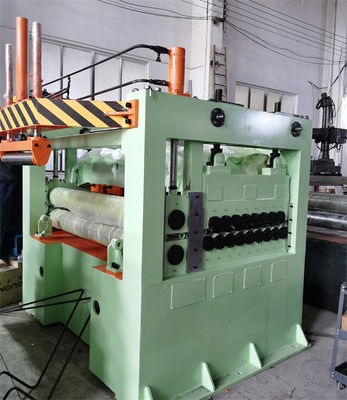

• 5.2+17 Roller Leveler: 4Hi หรือ 6Hi ความตึงด้านหลังจะเป็นประโยชน์ระหว่างตัวปรับระดับและตัวคลายเกลียว
• 6.Pit Accumulator: ในขั้นตอนการทำเกลียวสะพานที่แกว่งไปมาครอบคลุมหลุมเพื่อให้แผ่นคอยล์ผ่านไป ในขั้นตอนการวิ่งอัตโนมัติจะสะสมแผ่นในหลุม
• 7. การวัดความยาวของเซอร์โว (และการเคลือบฟิล์ม): การวัดความยาวของเซอร์โว (คู่ของลูกกลิ้งบีบหรือโครงสร้างลูกกลิ้ง 2+5+2 ที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์และตัวควบคุม) ด้วยลูกกลิ้งหยิกเคลือบ PU สำหรับการเคลือบฟิล์ม

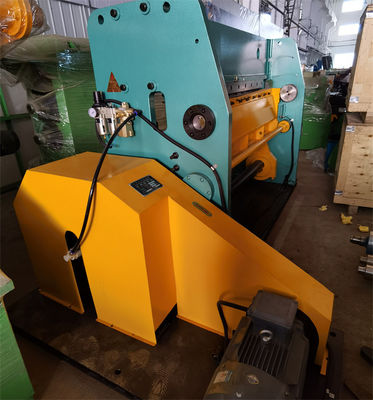

• 8.Pneumatic Fast Stop Shear: การตัดเพลาข้อเหวี่ยงจากล่างขึ้นบน, ใบมีดล่าง v รูปร่าง
• ปรับช่องว่างระหว่างใบมีดบนและใบมีดล่างได้อย่างง่ายดาย
• 9.Belt Conveyor: ลำเลียงแผ่นสำเร็จรูปไปยัง stacker

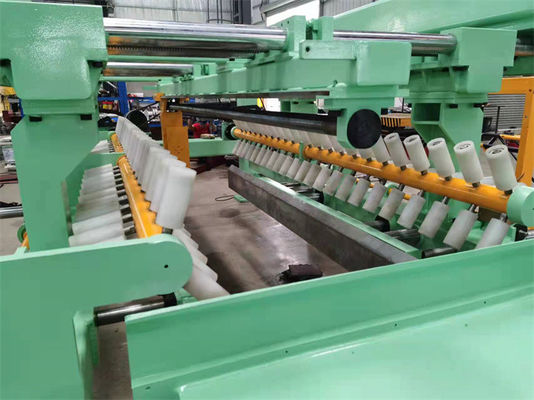

• 10.Stacker: โหลดซ้อน 5T
• 11.Sheets Car: จัดส่งแผ่นออกแล้วบรรจุสามารถเป็นรถสองคัน คันหนึ่งทำงาน อีกคันรออยู่
• 12. ระบบไฮดรอลิก: ปั๊มเกียร์ 7.5KW ให้แรงดัน 12Mpa
• 13.ระบบควบคุมไฟฟ้า: ตู้ไฟฟ้าหนึ่งตู้และแผงควบคุมสองแผง (หนึ่งคอนโซลสำหรับการวัดเซอร์โว, PLC, HMI และการเรียงซ้อน อีกอันหนึ่งสำหรับการคลายขดลวดและปรับระดับ) พร้อมฟังก์ชั่นที่สมบูรณ์และปลอดภัย

พารามิเตอร์:

ขั้นตอนการจัดวาง:

รูปถ่าย:
